R-VENT ROTO 7 HE/HW EKO3

Centrale ROTO 7 HE oraz ROTO 7 HW serii EKO3 to urządzenia z obrotowym wymiennikiem ciepła, w wersji poziomej, z wtórną nagrzewnicą elektryczną (wersja HE) i wtórną nagrzewnicą wodną (wersja HW) oraz wentylatorami stałoprądowymi.

A

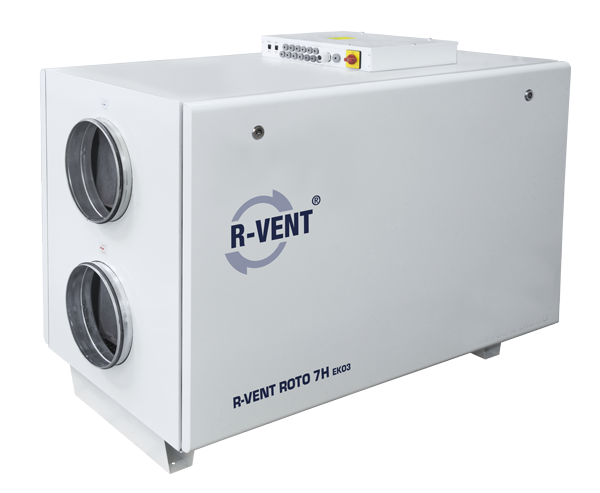

R VENT ROTO 7 HE HW EKO3

Dodatkowe wyposażenie centrali

  • czujnik ciśnienia 1141
  • czujnik wilgotności kanałowy RKFF-U
  • czujnik CO2 RCO2-F2
  • czujnik CO2 kanałowy KCO2
  • kanałowa nagrzewnica wodna AVS*
  • kanałowa chłodnica wodna AVA
  • siłownik do zaworów SSB
  • zestaw mieszający do nagrzewnicy wodnej RMG*
  • zawór 3- i 2-drogowy do nagrzewnicy/chłodnicy kanałowej VVP/VXP
  • przepustnica zamykająca pod siłownik RPZ
  • siłownik do przepustnicy zamykającej RS

* nie dotyczy centrali R-VENT ROTO 7 HE EKO3

Dane techniczne centrali

Parametry Jedn. ROTO 7 HE ROTO 7 HW
Maksymalny pobór prądu [kW/A] 2,44/12,44 0,44/3,74
Nagrzewnica - elektryczna wodna AVS 250
Moc nagrzewnicy [kW] 2 dobór ind.
Zasilanie nagrzewnicy [50HzVAC] ~1,230 dobór ind.
Woda Tzas./Tpowrót [°C] - dobór ind.
Prędkość przepływu [l/s] - dobór ind.
Ciśnienie wody [kPa] - dobór ind.
Kvs zaworu [m³/h] - dobór ind.
Wentylatory EC - napięcie [50HzVAC] ~1,230 ~1,230
Wentylator wywiewny - moc/natężenie [kW/A] 0,217/1,88 0,217/1,88
Wentylator wywiewny - prędkość obrotowa [min-1] 3380 3380
Wydajność centrali na wywiewie przy sprężu 100 Pa [m³/h]/[l/s] 780/216 780/216
Wentylator nawiewny - moc/natężenie [kW/A] 0,214/1,76 0,214/1,76
Wentylator nawiewny - prędkość obrotowa [min-1] 3380 3380
Wydajność centrali na nawiewie przy sprężu 100 Pa [m³/h]/[l/s] 745/207 745/207
Stopień ochrony wentylatorów - IP-34 IP-34
Wymiennik - sprawność wymiennika* % 75 75
Sterowanie - opcjonalnie - TOP EK03/P-TOUCH TOP EK03/P-TOUCH
Filtry - klasa filtracji nawiew/wywiew - F7/F5 F7/F5
Izolacja termiczna [mm] 50 50
Waga [kg] 96 96
Przepływ powietrza w zakresie temperatur** - od -5 do +40 od -5 do +40
Zgodne z dyrektywą ErP - 2016; 2018 2016; 2018

* Obliczenia zgodne z EN 13141-7
Dobór ind. - nagrzewnica wodna kanałowa - dobór w zależności od zaprojektowanej wydajności centrali i parametrów czynnika zasilającego. Przeznaczony do pracy wewnątrz budynku.
** Dla niższych temperatur od rekomendowanych zaleca sie użyć nagrzewnicę wstępną w celu zapewnienia zrównoważonej eksploatacji.

Klasy efektywności energetycznej, etykiety, karty produktu

Nazwa centrali
wentylacyjnej SWNM
Kod produktu Klasa energetyczna Etykieta Karta
R-VENT ROTO 7 HE EKO3 RVROTO7HEEKO3 energy label a icon pdf etykieta EU icon pdf karta produktu
R-VENT ROTO 7 HW EKO3 RVROTO7HWEKO3 energy label a icon pdf etykieta EU icon pdf karta produktu

Tabela poziomu hałasu

ROTO 7 HE/7 HW EKO3 LWA Całk. dB(A) LWA, dB(A)
125 Hz 250 Hz 500 Hz 1 kHz 2 kHz 4 kHz 8 kHz
Poziom dźwięku w kanale nawiewnym 78 67 68 74 72 71 65 63
Poziom dźwięku w kanale wywiewnym 65 54 62 63 53 52 48 36
Poziom dźwięku na zewnątrz podczas pracy urządzenia 55 48 49 51 49 46 44 43

Warunki pracy centrali: 657 m3/h 200 Pa

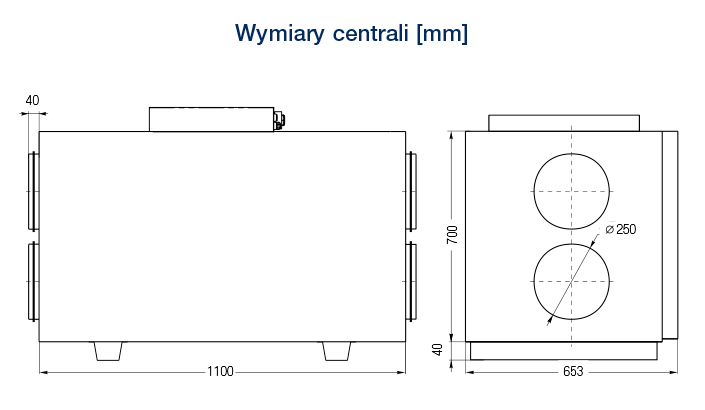

R VENT ROTO 7 HE HW EKO3

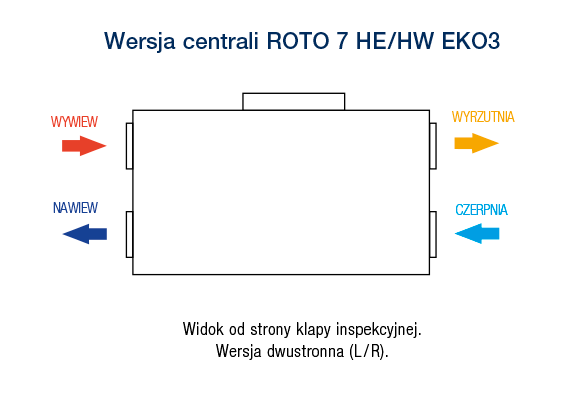

R VENT ROTO 7 HE HW EKO3 2

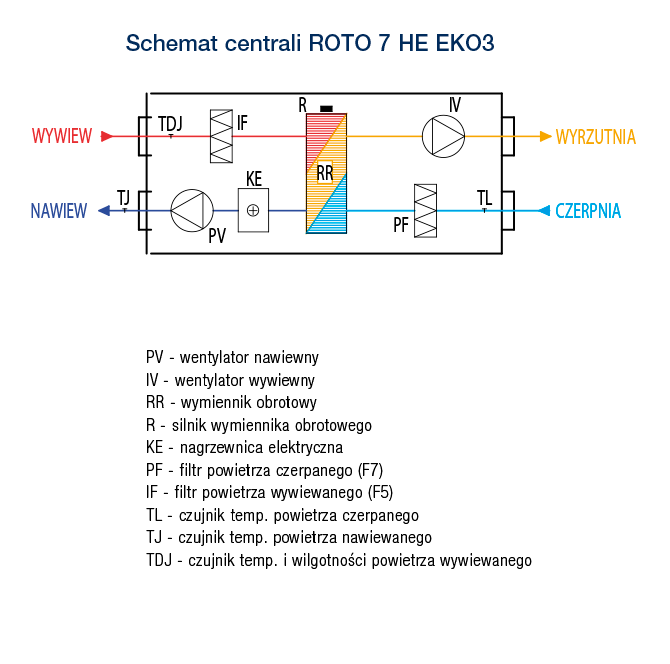

R VENT ROTO 7 HE HW EKO3 3 06
R VENT ROTO 7 HE HW EKO3 3 07

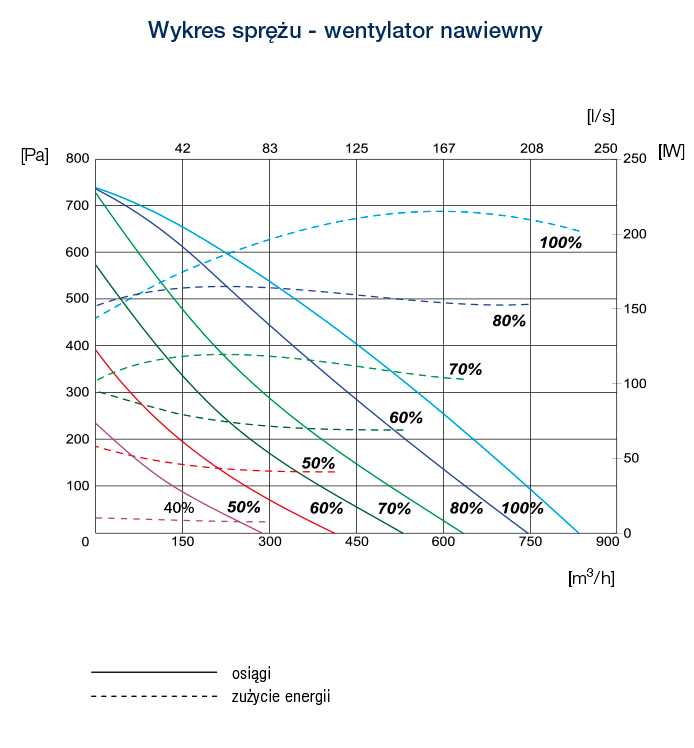

R VENT ROTO 7 HE HW EKO3 61 07

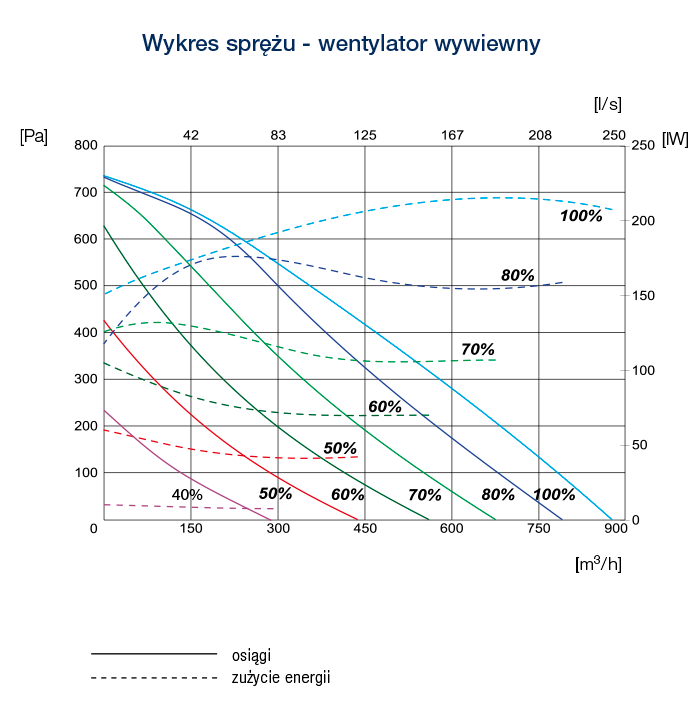

R VENT ROTO 7 HE HW EKO3 61 17

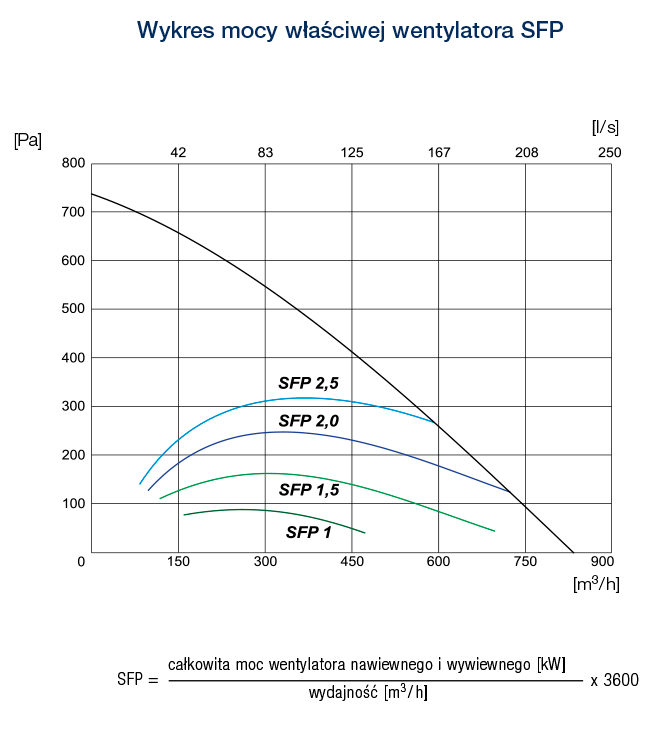

R VENT ROTO 7 HE HW EKO3 61 09
