R-VENT ADVANCE 19 HE/HW EKO3

Centrale R-VENT ADVANCE 19 HE oraz R-VENT ADVANCE 19 HW serii EKO3 to urządzenia z przeciwprądowym wymiennikiem ciepła, w wersji pionowej, z wtórną nagrzewnicą elektryczną (wersja VE) lub wtórną nagrzewnicą wodną (wersja VW)  i wentylatorami stałoprądowymi.

R VENT ADVANCE 19 H EKO3

Dodatkowe wyposażenie centrali

  • czujnik ciśnienia 1141
  • czujnik wilgotności kanałowy RKFF-U
  • czujnik CO2 RCO2-F2
  • czujnik CO2 kanałowy KCO2
  • Comfort Air
  • nagrzewnica elektryczna kanałowa EKA NV PH
  • przepustnica zamykająca pod siłownik RPZ
  • zestaw mieszający do nagrzewnicy wodnej RMG*
  • zawór 3- i 2-drogowy do nagrzewnicy/chłodnicy kanałowej VVP/RVPX*
  • kanałowa chłodnica wodna AVA
  • kanałowa nagrzewnica wodna AVS*
  • siłownik do zaworów SSB*

* nie dotyczy centrali R-VENT ADVANCE 19 HE EKO3

Dane techniczne centrali:

ParametrJedn.ADVANCE 19 HEADVANCE 19 HW
Maksymalny pobór prądu [kW/A] 4,10/18,50 1,10/5,50
Nagrzewnica - elektryczna wodna
Moc nagrzewnicy [kW] 3,0 dobór ind.
Zasilanie nagrzewnicy [50HzVAC] ~1,231 -
Woda Tzas./Tpowrót [°C] - dobór ind.
Prędkość przepływu [l/s] - dobór ind.
Ciśnienie wody [kPa] - dobór ind.
Kvs zaworu [m³/h] - dobór ind.
Wentylatory EC - napięcie [50HzVAC] ~1,230 ~1,230
Wentylator wywiewny - moc/natężenie [kW/A] 0,55/2,47 0,55/2,47
Wentylator wywiewny - prędkość obrotowa [min-1] 2600 2600
Wydajność centrali na wywiewie przy sprężu 100 Pa [m³/h]/[l/s] 1980/550 1980/550
Wentylator nawiewny - moc/natężenie [kW/A] 0,55/2,47 0,55/2,47
Wentylator nawiewny - prędkość obrotowa [min-1] 2600 2600
Wydajność centrali na nawiewie przy sprężu 100 Pa [m³/h]/[l/s] 2000/556 2000/556
Stopień ochrony wentylatorów - IP-34 IP-34
Wymiennik - sprawność wymiennika* % 90 90
Sterowanie - opcjonalnie - TOP EKO3/P-TOUCH TOP EKO3/P-TOUCH
Filtry - klasa filtracji nawiew/wywiew - F7/F5 F7/F5
Izolacja termiczna [mm] 50 50
Waga [kg] 260 260
Przepływ powietrza w zakresie temperatur** [°C] od -5 do +40 od -5 do +40
Zgodne z dyrektywą ErP - 2016; 2018 2016; 2018

* Obliczenia zgodne z EN 13141-7
** Dla niższych temperatur od rekomendowanych zaleca sie użyć nagrzewnicę wstępną w celu zapewnienia zrównoważonej eksploatacji.
Centrala przeznaczona do pracy wewnątrz budynku.
Dobór ind. - nagrzewnica wodna kanałowa – dobór w zależności od zaprojektowanej wydajności centrali i parametrów czynnika zasilającego.

Karty efektywności energetycznej

Nazwa centrali
wentylacyjnej SWNM
Kod produktuKarta
R-VENT ADVANCE 19HE EKO3 RVADV19HEEKO3 icon pdf karta produktu
R-VENT ADVANCE 19HW EKO3 RVADV19HEEKO3 icon pdf karta produktu

Tabela poziomu hałasu

ADVANCE 19 HE/HW EKO3LWA Całk.
dB(A)
LWA, dB(A)
125 Hz250 Hz500 Hz1 kHz2 kHz4 kHz8 kHz
Poziom dźwięku w kanale nawiewnym 78 58 71 72 73 71 65 62
Poziom dźwięku w kanale wywiewnym 67 49 58 60 59 58 57 44
Poziom dźwięku na zewnątrz podczas pracy urządzenia 60 41 51 55 53 52 49 42

Warunki pracy centrali: 2016 m³/h 100 Pa

ADVANCE 19 HE HW EKO3 05

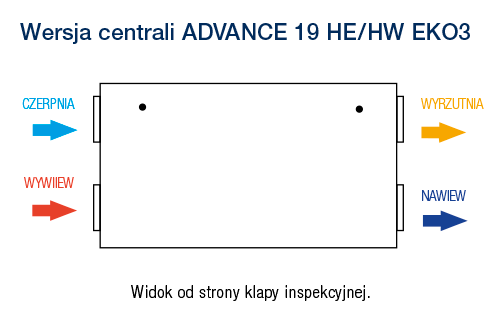

ADVANCE 19 HE HW EKO3 06
ADVANCE 19 HE HW EKO3 07

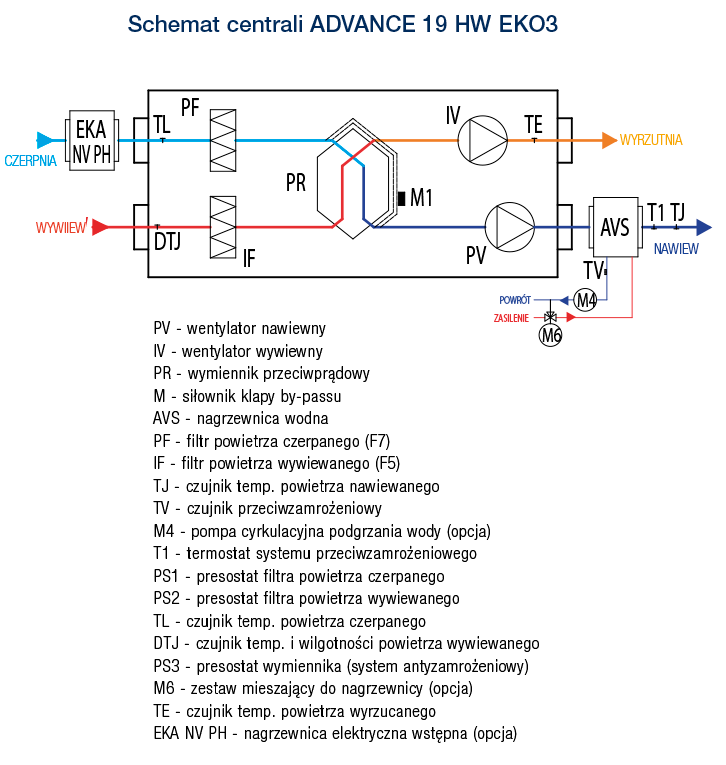

ADVANCE 19 HE HW EKO3 08

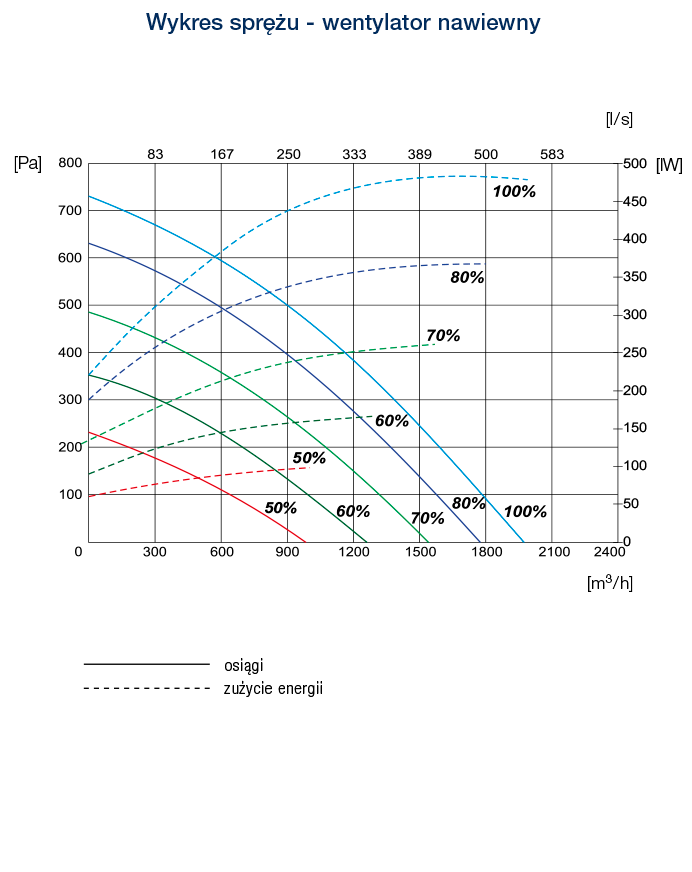

ADVANCE 19 HE HW EKO3 w 01

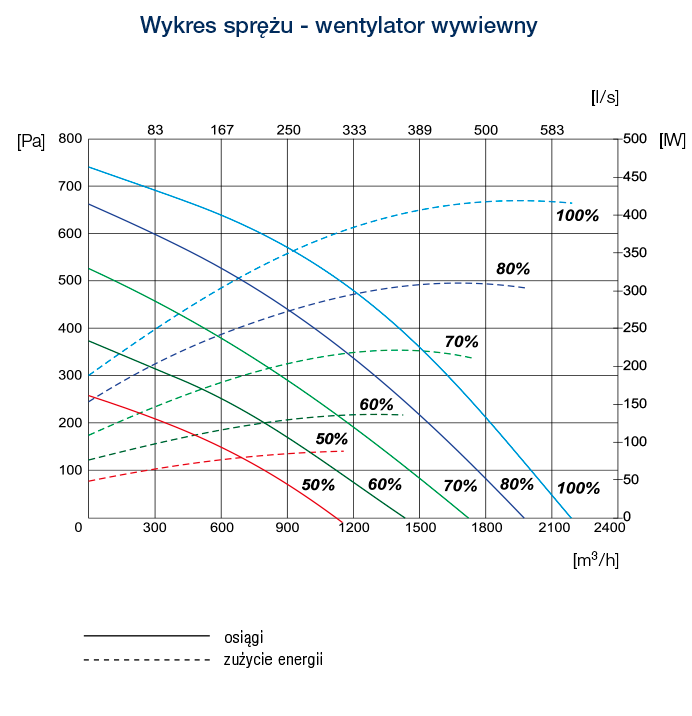

ADVANCE 19 HE HW EKO3 w 03

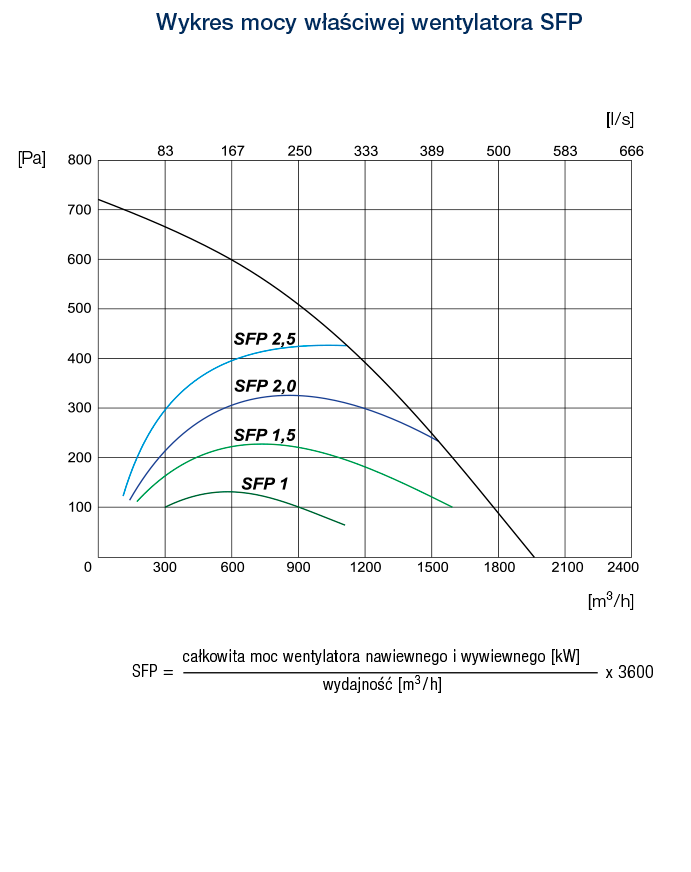

ADVANCE 19 HE HW EKO3 w 02
