R-VENT ADVANCE 7 HE/HW EKO3

Centrala R-VENT ADVANCE 7 HE oraz R-VENT ADVANCE 7 HW serii EKO3 to urządzenia z przeciwprądowym wymiennikiem ciepła, w wersji poziomej, z wtórną nagrzewnicą elektryczną (wersja HE) lub wtórną nagrzewnicą wodną (wersja HW)  i wentylatorami stałoprądowymi. Centrala przeznaczona do pracy wewnątrz budynku.

A

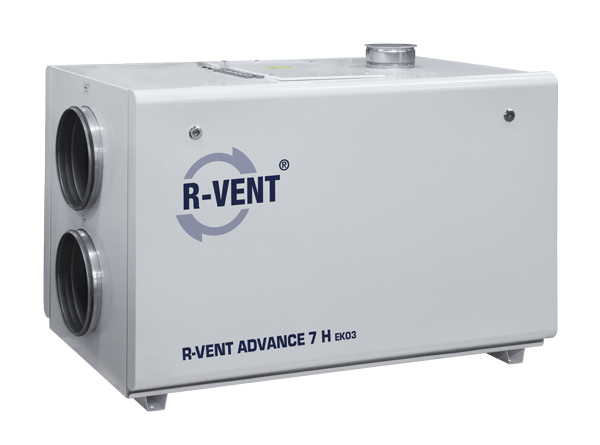

RVENT ADVANCE 7 H EKO3 Centrala R-VENT ADVANCE 7 H EKO3

Dodatkowe wyposażenie centrali

  • czujnik ciśnienia 1141
  • czujnik wilgotności kanałowy RKFF-U
  • czujnik CO2 RCO2-F2
  • czujnik CO2 kanałowy KCO2
  • przepustnica zamykająca pod siłownik RPZ
  • nagrzewnica elektryczna wstępna EKA NV PH / EKA NIS
  • siłownik do przepustnicy zamykającej RS
  • zestaw mieszający do nagrzewnicy wodnej RMG
  • Zawór 3- i 2-drogowy do nagrzewnicy/chłodnicy kanałowej VVP/RVPX
  • kanałowa chłodnica wodna AVA
  • kanałowa nagrzewnica wodna AVS
  • siłownik do zaworów SSB

Dane techniczne centrali:

ParametrJedn.ADVANCE 7 HEADVANCE 7 HW
Maksymalny pobór prądu [kW/A] 1,64/8,51 0,44/3,30
Nagrzewnica - elektryczna wodna AVS 250
Moc nagrzewnicy [kW] 1,2 dobór ind.
Zasilanie nagrzewnicy [50HzVAC] ~1,230 dobór ind.
Woda Tzas./Tpowrót [°C] - dobór ind.
Prędkość przepływu [l/s] - dobór ind.
Ciśnienie wody [kPa] - dobór ind.
Kvs zaworu [m³/h] - dobór ind.
Wentylatory EC - napięcie [50HzVAC] ~1,230 ~1,230
Wentylator wywiewny - moc/natężenie [kW/A] 0,210/1,60 0,210/1,60
Wentylator wywiewny - prędkość obrotowa [min-1] 2930 2930
Wydajność centrali na wywiewie przy sprężu 100 Pa [m³/h]/[l/s] 745/207 745/207
Wentylator nawiewny - moc/natężenie [kW/A] 0,230/1,70 0,230/1,70
Wentylator nawiewny - prędkość obrotowa [min-1] 2930 2930
Wydajność centrali na nawiewie przy sprężu 100 Pa [m³/h]/[l/s] 760/211 760/211
Stopień ochrony wentylatorów - IP-34 IP-34
Wymiennik - sprawność wymiennika* % 90 90
Sterowanie - opcjonalnie - TOP EK03/P-TOUCH TOP EK03/P-TOUCH
Filtry - klasa filtracji nawiew/wywiew - F7/F5 F7/F5
Izolacja termiczna [mm] 50 50
Waga [kg] 106 106
Przepływ powietrza w zakresie temperatur** [°C] od -5 do +40 od -5 do +40
Zgodne z dyrektywą ErP - 2016; 2018 2016; 2018

* Obliczenia zgodne z EN 13141-7
** Dla niższych temperatur od rekomendowanych zaleca sie użyć nagrzewnicę wstępną w celu zapewnienia zrównoważonej eksploatacji.
Dobór ind. - nagrzewnica wodna kanałowa – dobór w zależności od zaprojektowanej wydajności centrali i parametrów czynnika zasilającego.

Klasy efektywności energetycznej, etykiety, karty produktu

Nazwa centrali
wentylacyjnej SWNM
Kod produktuKlasa
energetyczna
EtykietaKarta
R-VENT ADVANCE 7 HE EKO3 RVADV7HEEKO3 energy label a icon pdf etykieta EU icon pdf karta produktu
R-VENT ADVANCE 7 HW EKO3 RVADV7HWEKO3 energy label a icon pdf etykieta EU icon pdf karta produktu

Tabela poziomu hałasu

ADVANCE 7 HE/7 HW EKO3LWA Całk.
dB(A)
LWA, dB(A)
125 Hz250 Hz500 Hz1 kHz2 kHz4 kHz8 kHz
Poziom dźwięku w kanale nawiewnym 73 65 67 65 64 66 63 54
Poziom dźwięku w kanale wywiewnym 61 54 56 57 49 46 41 40
Poziom dźwięku na zewnątrz podczas pracy urządzenia 56 45 49 54 45 43 40 37

Warunki pracy centrali: 1271 m3/h przy 119 Pa.

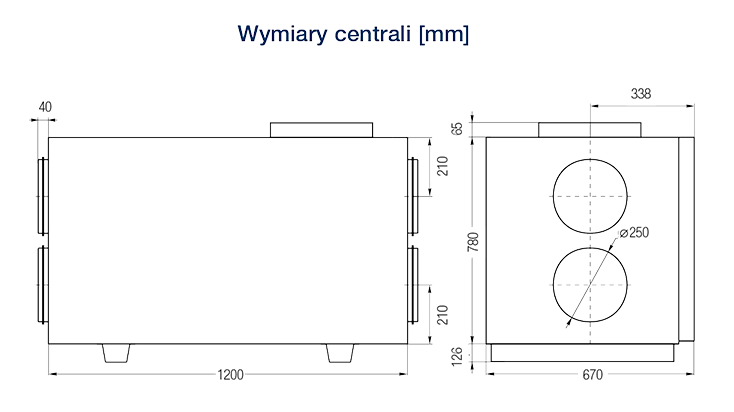

ADVANCE 7 HE HW EKO3

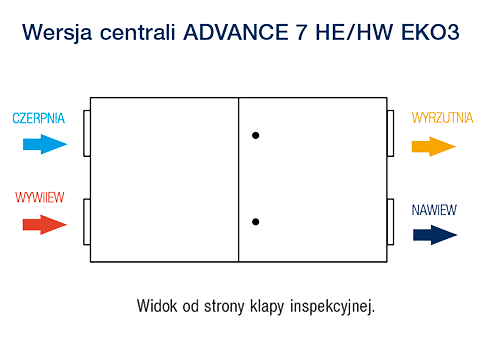

ADVANCE 7 HE HW EKO3 05

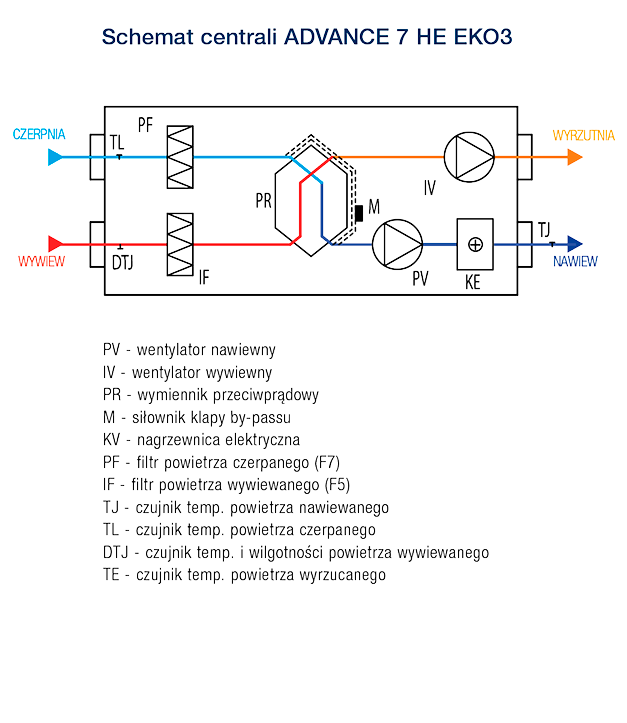

ADVANCE 7 HE HW EKO3 11 01

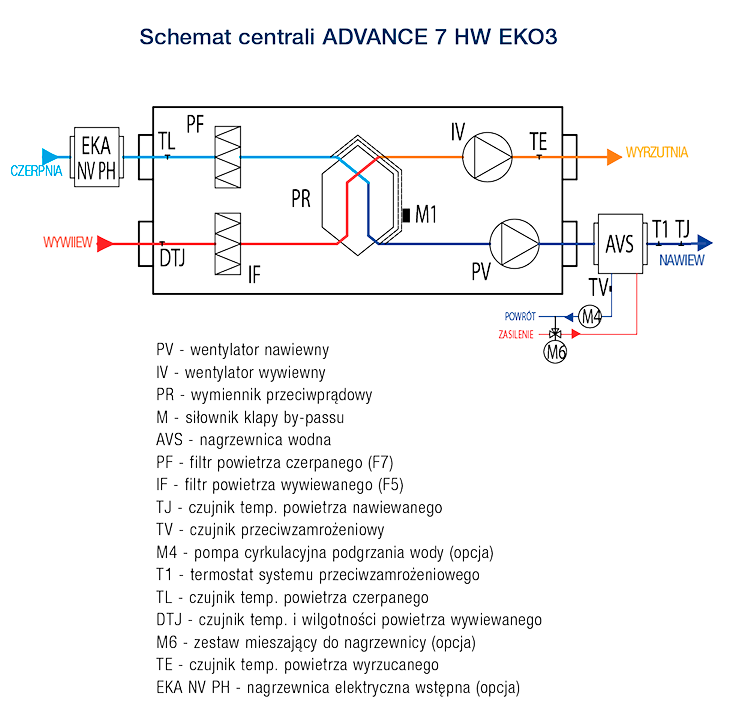

ADVANCE 7 HE HW EKO3 11 02

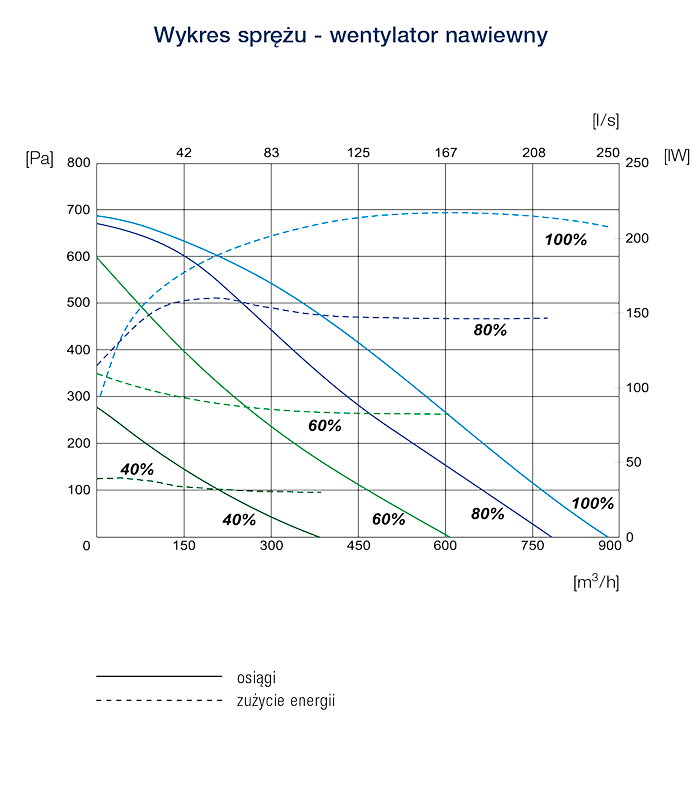

ADVANCE 7 HE HW EKO3 11 03 07

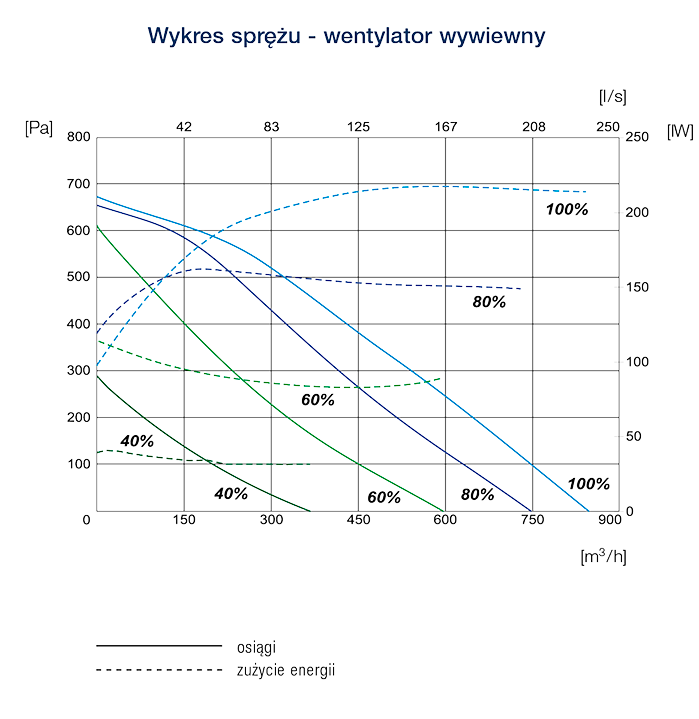

ADVANCE 7 HE HW EKO3 11 03 12

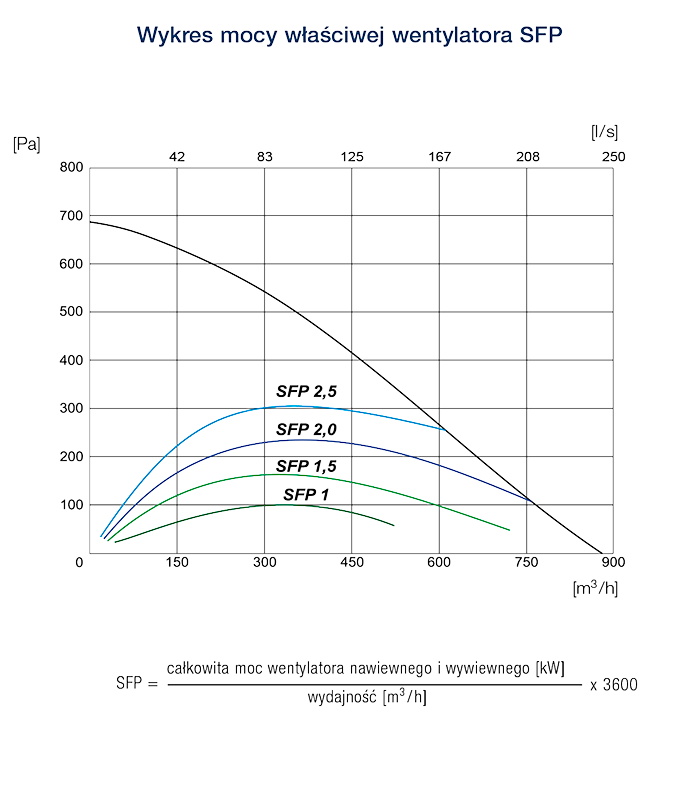

ADVANCE 7 HE HW EKO3 11 03 09

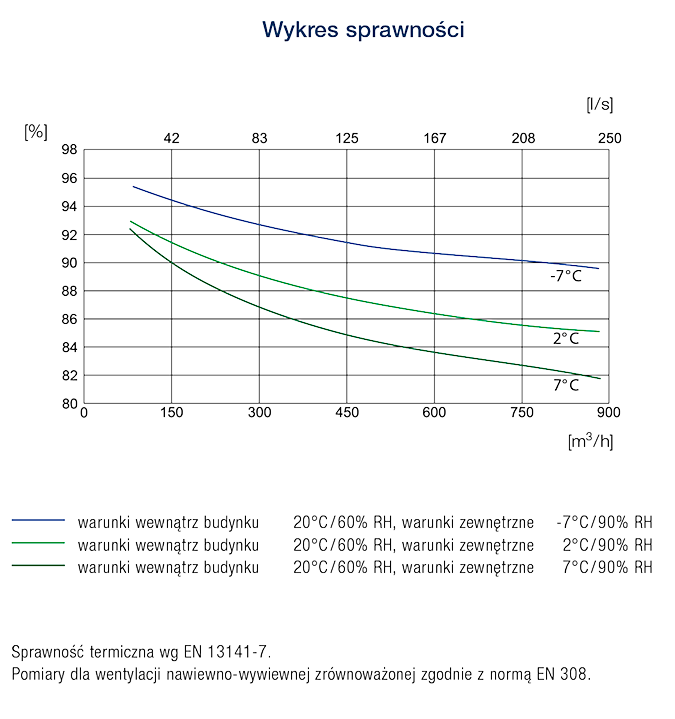

ADVANCE 7 HE HW EKO3 11 03 14
