Nagrzewnica kanałowa RSVS

Stosowana do centrali R-VENT STANDARD 16 PW.

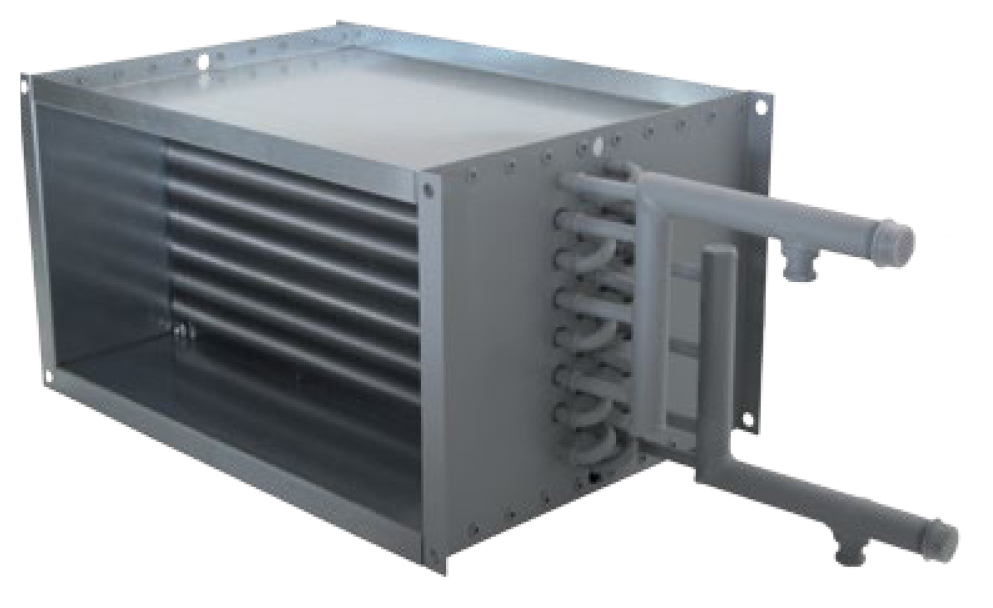

nagrzewnica rsvs

Dane techniczne

Rodzaj nagrzewnicyMocΔT powietrzaV
m³/h
Spadek ciśnienia
kPa
Przepływ
l/s
kW (1)kW (2)T (1)T (2)
Dwurzędowa
RSVS 500x250-2
19,50 12,60 29,00 18,64 2000,00 5,8/2.6 0,24/0,15
Czterorzędowa
RSVS 500x250-4
30,00 20,10 44,50 29,80 2000,00 7,7/3,9 0,37/0,24

Powyższe wartości odnoszą się do temperatury powietrza na wlocie 0ºC i temperaturze wody na zasileniu i powrocie na poziomie

  • P80/60ºC
  • P60/40ºC

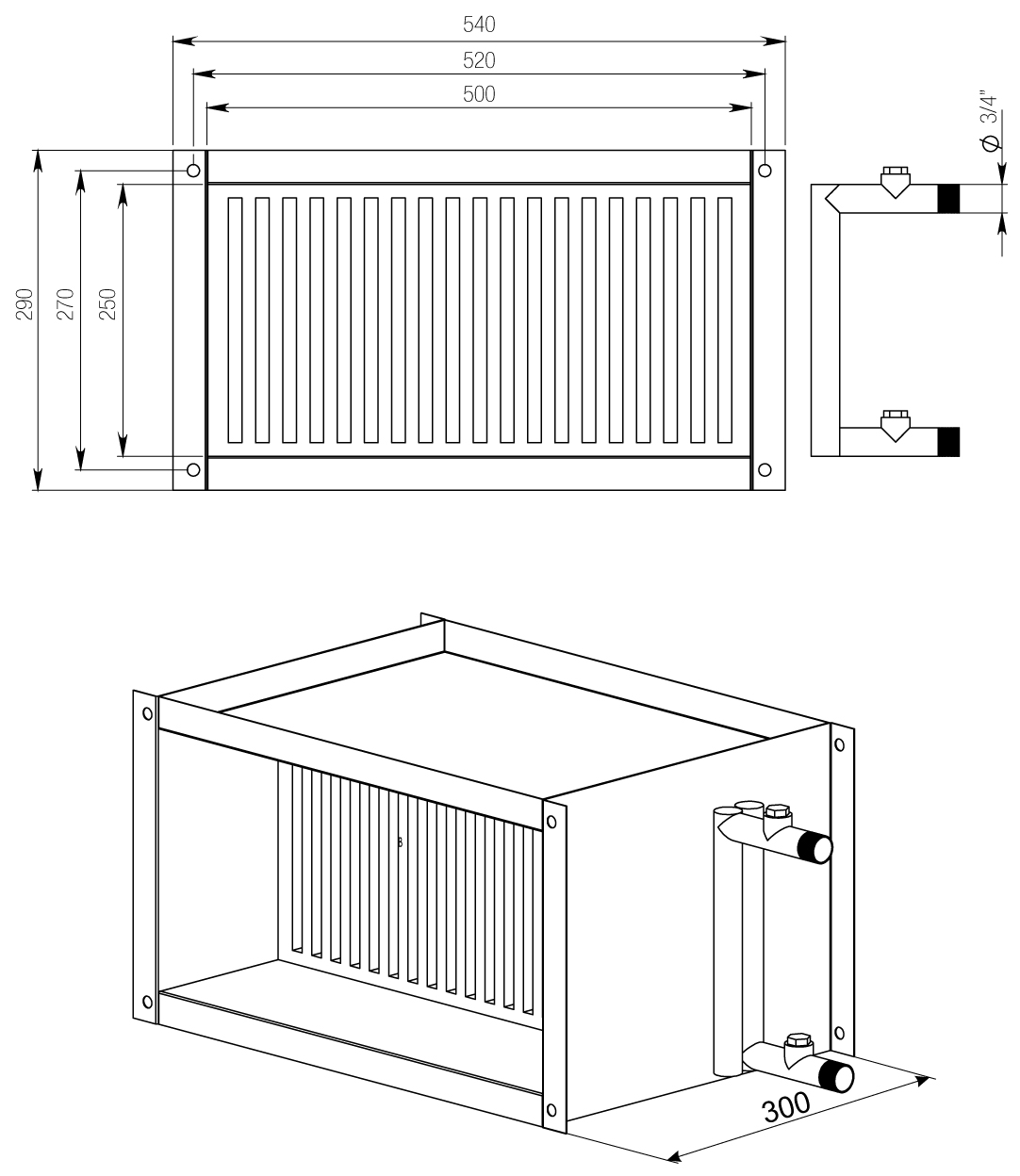

Wymiary nagrzewnicy kanałowej RSVS

nagrzewnica rsvs wymiary

Wykresy nagrzewnicy kanałowej RSVS

  • Wzrost temperatury powietrza dla wody o parametrze 80/60ºC dla nagrzewnicy dwurzędowej RSVS 500x250-2
nagrzewnica rsvs wykres1

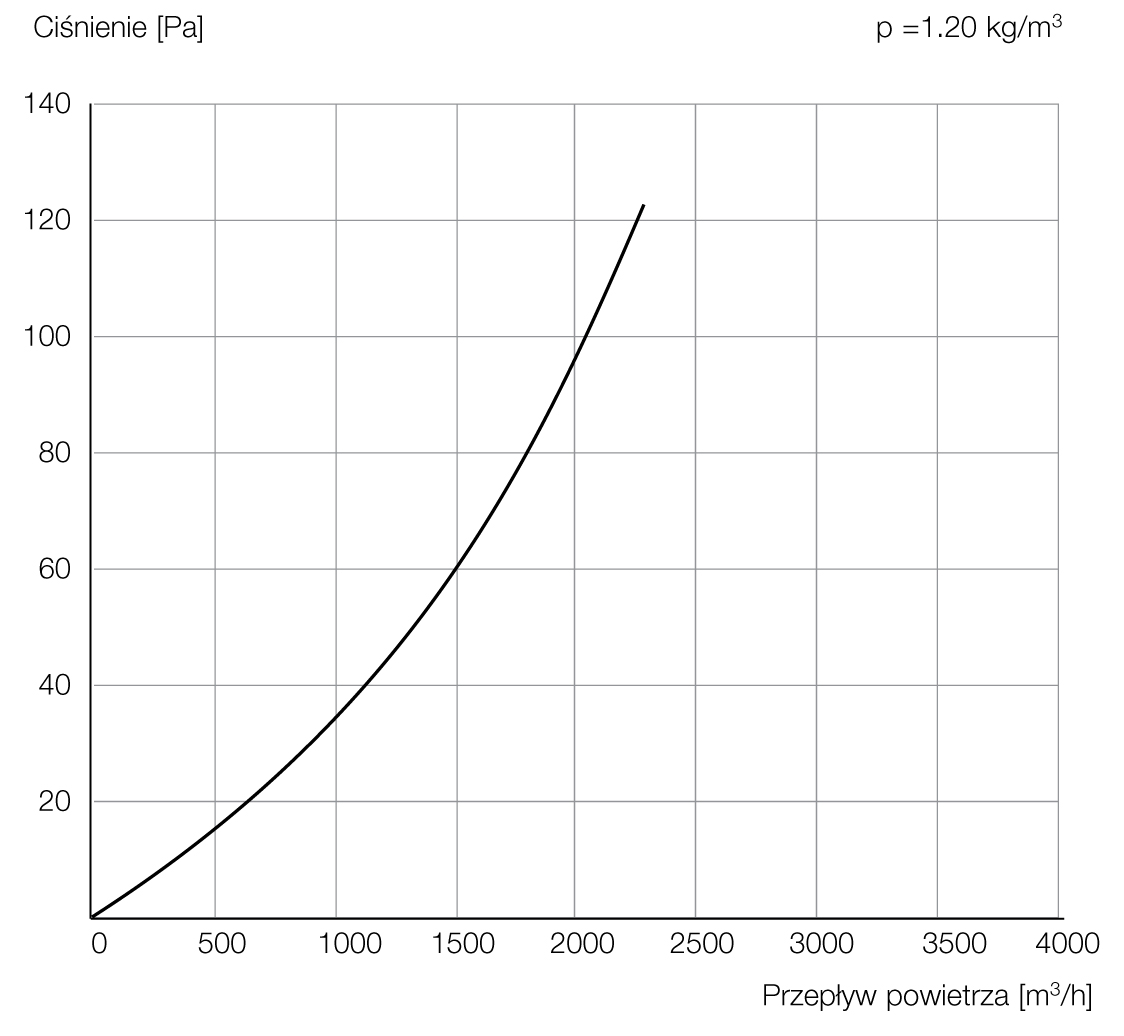

  • Strata ciśnienia powietrza na nagrzewnicy dwurzędowej RSVS 500x250-2
nagrzewnica rsvs wykres2

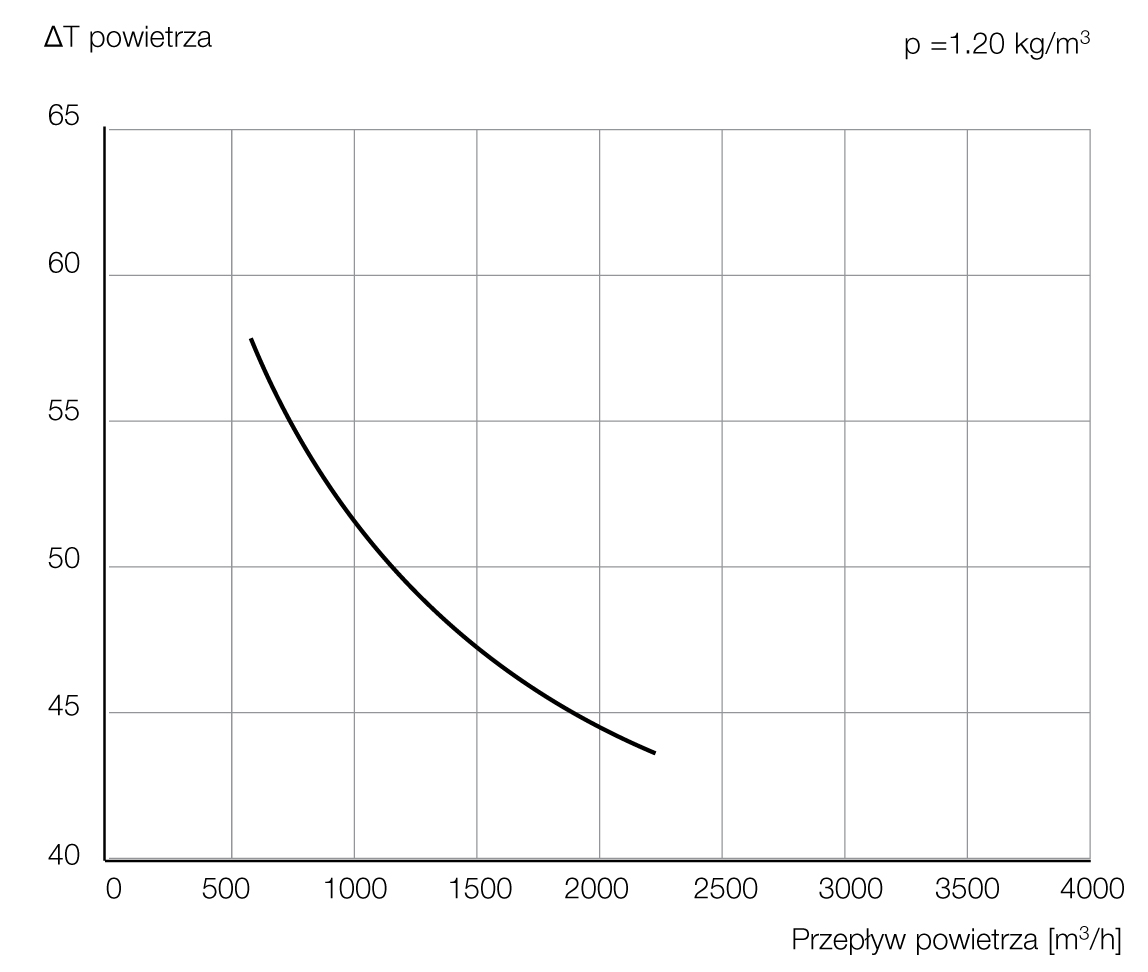

  • Wzrost temperatury powietrza dla wody o parametrze 60/40ºC dla nagrzewnicy czterorzędowej RSVS 500x250-4
nagrzewnica rsvs wykres3

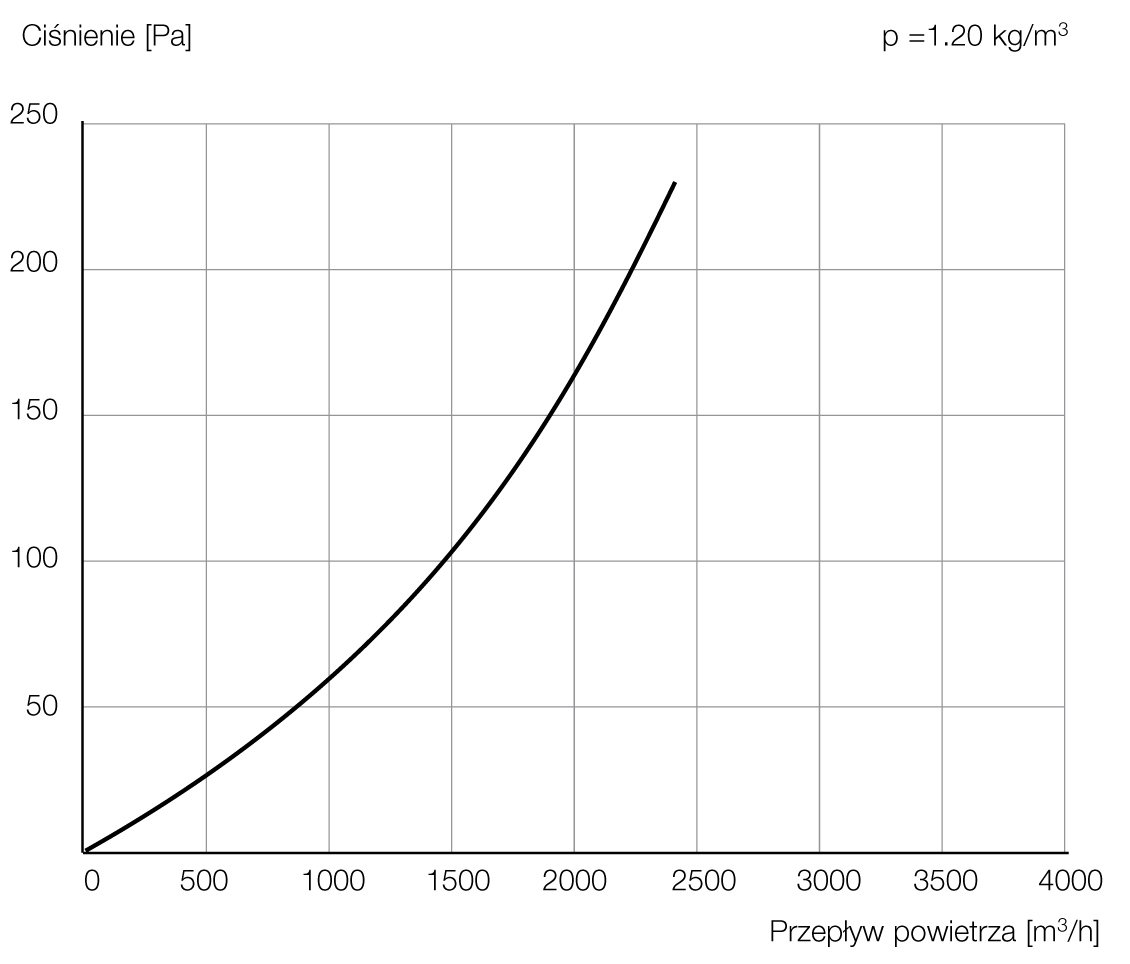

  • Strata ciśnienia powietrza na nagrzewnicy czterorzędowej RSVS 500x250-4
nagrzewnica rsvs wykres4
