R-VENT ROTO 4 VE/VW EKO3

Centrala R-VENT ROTO 4 VE/VW dostępna jest w wersji z wtórną nagrzewnicą elektryczną (wersja VE) oraz wtórną nagrzewnicą wodną (wersja VW) w serii EKO3. Jest to urządzenie z obrotowym wymiennikiem ciepła, w wersji pionowej, wyposażone z wentylatory stałoprądowe.

A

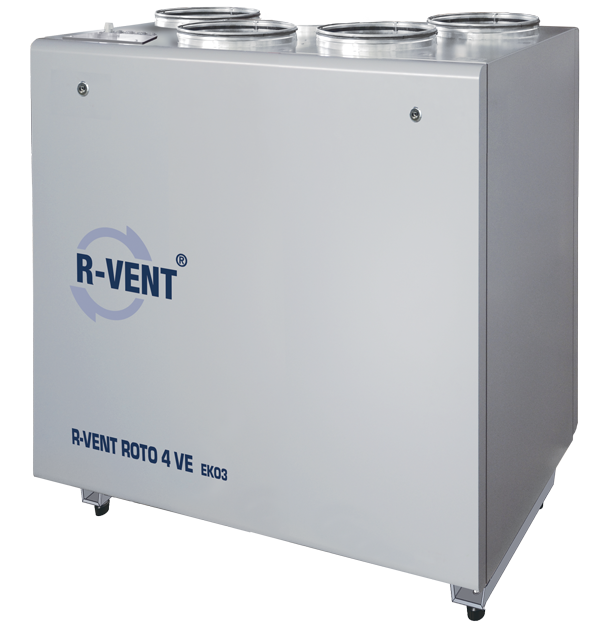

R VENT ROTO 4 VE EKO3Centrala ROTO 4 V w wersji pionowej z najnowszej serii EKO3

Dodatkowe wyposażenie centrali

  • czujnik ciśnienia 1141
  • czujnik wilgotności kanałowy RKFF-U
  • czujnik CO2 RCO2-F2
  • czujnik CO2 kanałowy KCO2
  • siłownik do przepustnicy zamykającej RS
  • zestaw mieszający do nagrzewnicy wodnej RMG
  • zawór 3- i 2-drogowy do nagrzewnicy/chłodnicy kanałowej VVP/RVPX
  • kanałowa chłodnica wodna AVA
  • kanałowa nagrzewnica wodna AVS*
  • siłownik do zaworów SSB*
  • przepustnica zamykająca pod siłownik RPZ

*nie dotyczy centrali R-vent Roto 4 VE EKO3

Dane techniczne centrali

  • Przepływ powietrza w zakresie temperatur od -20ºC do +40ºC.
  • Sprawność termiczna mierzona w warunkach 400 m³/h.
  • Warunki wewnątrz budynku: temp. +20ºC; wilgotność 60%. Warunki zewnętrzne: temp. -20ºC; wilgotność 90%.
ParametryJedn.ROTO 4 VEROTO 4 VW
Maksymalny pobór prądu [kW/A] 1,48/6,84 0,35/2,66
Nagrzewnica - elektryczna wodna AVS 160
Moc nagrzewnicy [kW] 1,2 dobór ind.
Zasilanie nagrzewnicy [50HzVAC] ~1,230 dobór ind.
Woda Tzas./Tpowrót [°C] - dobór ind.
Prędkość przepływu [l/s] - dobór ind.
Ciśnienie wody [kPa] - dobór ind.
Kvs zaworu [m³/h] - dobór ind.
Wentylatory EC - napięcie [50HzVAC] ~1,230 ~1,230
Wentylator wywiewny - moc/natężenie [kW/A] 0,135/1,20 0,135/1,20
Wentylator wywiewny - prędkość obrotowa [min-1] 3490 3490
Wydajność centrali na wywiewie przy sprężu 100 Pa [m3/h]/[l/s] 385/107 385/107
Wentylator nawiewny - moc/natężenie [kW/A] 0,135/1,20 0,135/1,20
Wentylator nawiewny - prędkość obrotowa [min-1] 3490 3490
Wydajność centrali na nawiewie przy sprężu 100 Pa [m3/h]/[l/s] 410/114 410/114
Stopień ochrony wentylatorów - IP-34 IP-34
Wymiennik - sprawność wymiennika* % 75 75
Sterowanie - opcjonalnie - TOP EKO3/P-TOUCH TOP EKO3/P-TOUCH
Filtry - klasa filtracji nawiew/wywiew - F7/F5 F7/F5
Izolacja termiczna [mm] 50 50
Waga [kg] 79 79
Przepływ powietrza w zakresie temperatur**   od -5 do +40 od -5 do +40
Zgodne z dyrektywą ErP   2016; 2018 2016; 2018

* Obliczenia zgodne z EN 13141-7. Centrala przeznaczona do pracy wewnątrz budynku.

Klasy efektywności energetycznej, etykiety, karty produktu

Nazwa centrali
wentylacyjnej SWNM
Kod produktuKlasa energetycznaEtykietaKarta
R-VENT ROTO 4 VE EKO3 L RVROTO4VEEKO3L energy label a icon pdf etykieta EU icon pdf karta produktu
R-VENT ROTO 4 VE EKO3 R RVROTO4VEEKO3R energy label a icon pdf etykieta EU icon pdf karta produktu
R-VENT ROTO 4 VW EKO3 L RVROTO4VWEKO3L energy label a icon pdf etykieta EU icon pdf karta produktu
R-VENT ROTO 4 VW EKO3 R RVROTO4VWEKO3R energy label a icon pdf etykieta EU icon pdf karta produktu

Tabela poziomu hałasu

ROTO 4 VE ECLWA Całk. dB(A)LWA, dB(A)
125 Hz250 Hz500 Hz1 kHz2 kHz4 kHz8 kHz
Poziom dźwięku w kanale nawiewnym 70 64 59 61 66 63 54 52
Poziom dźwięku w kanale wywiewnym 61 55 57 57 49 43 34 30
Poziom dźwięku na zewnątrz podczas pracy urządzenia 54 51 48 41 42 43 35 28

Warunki pracy centrali: 418 m³/h 120 Pa

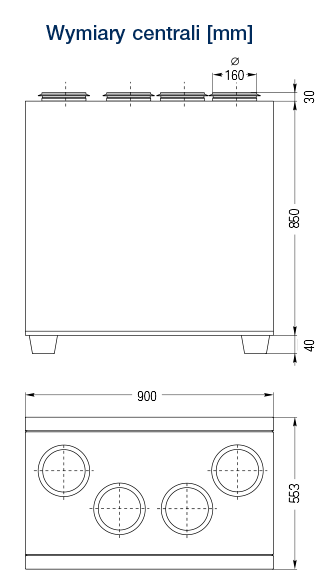

R VENT ROTO 4 VE VW EKO3 01

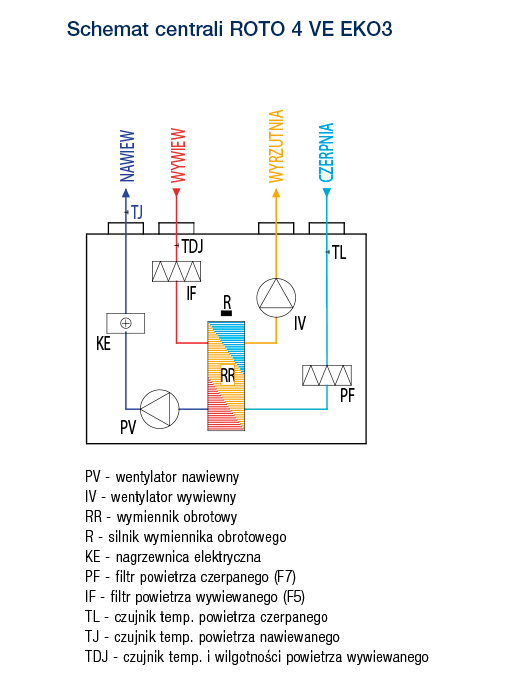

R VENT ROTO 4 VE VW EKO3 03

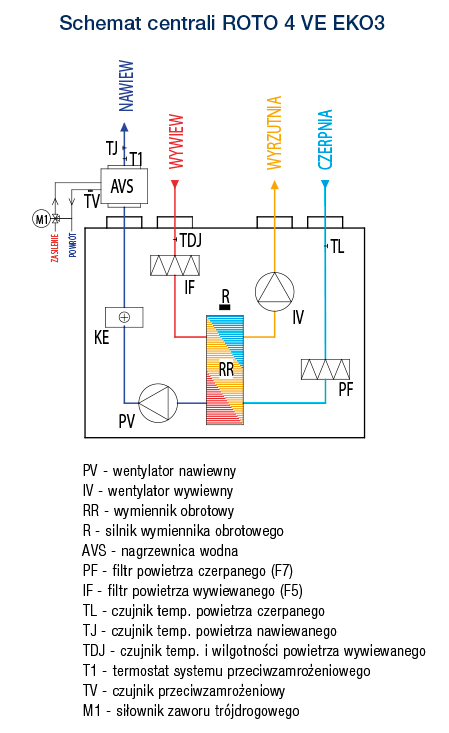

R VENT ROTO 4 VE VW EKO3 04

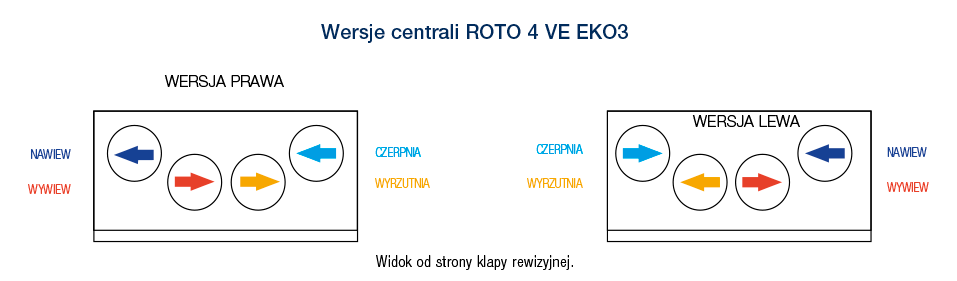

R VENT ROTO 4 VE VW EKO3 02

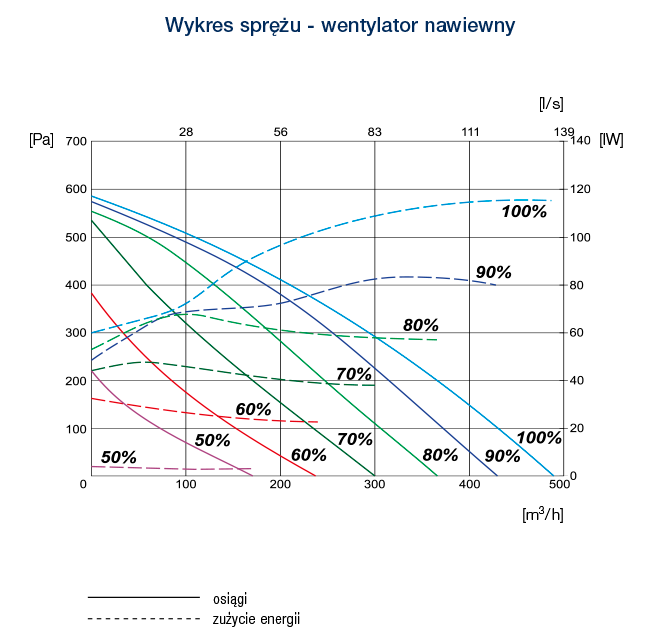

R VENT ROTO 4 VE VW EKO3 07

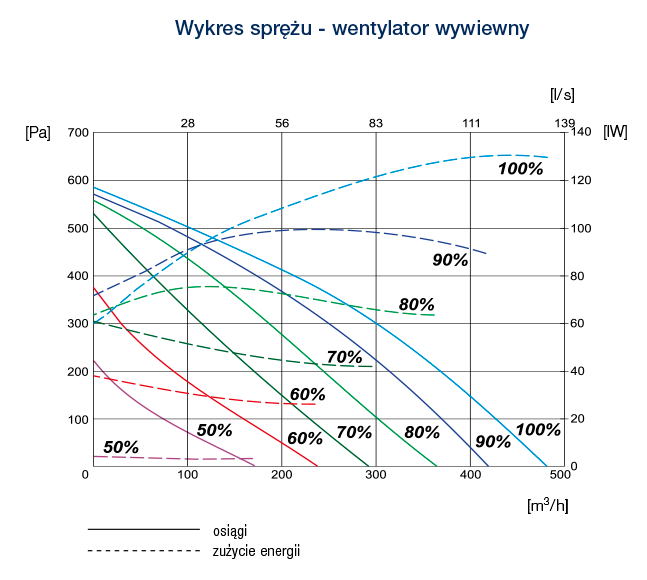

R VENT ROTO 4 VE VW EKO3 05

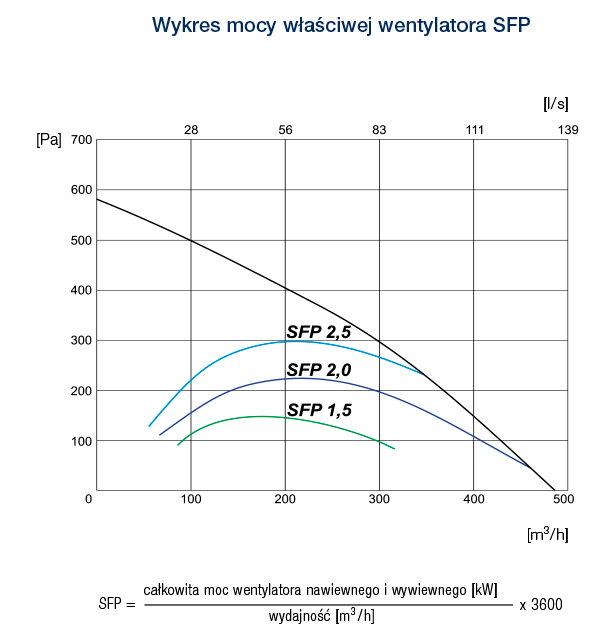

R VENT ROTO 4 VE VW EKO3 08
