R-VENT ROTO 4 HE/HW EKO3

Centrale ROTO 4 HE oraz ROTO 4 HW serii EKO3 to urządzenia z obrotowym wymiennikiem ciepła, w wersji poziomej, z wtórną nagrzewnicą elektryczną (wersja HE) i wtórną nagrzewnicą wodną (wersja HW) oraz wentylatorami stałoprądowymi.

A
R VENT ROTO 4 HE HW EKO3

Dodatkowe wyposażenie centrali

  • czujnik ciśnienia 1141
  • czujnik wilgotności kanałowy RKFF-U
  • czujnik CO2 RCO2-F2
  • czujnik CO2 kanałowy KCO2
  • kanałowa nagrzewnica wodna AVS*
  • kanałowa chłodnica wodna AVA
  • siłownik do zaworów SSB
  • zestaw mieszający do nagrzewnicy wodnej RMG*
  • zawór 3- i 2-drogowy do nagrzewnicy/chłodnicy kanałowej VVP/VXP
  • przepustnica zamykająca pod siłownik RPZ
  • siłownik do przepustnicy zamykającej RS

* nie dotyczy centrali R-VENT ROTO 4 HE EKO3

Dane techniczne centrali

Parametry Jedn. ROTO 4 HE ROTO 4 HW
Maksymalny pobór prądu [kW/A] 1,47/7,66 0,27/2,46
Nagrzewnica - elektryczna wodna AVS 200
Moc nagrzewnicy [kW] 1,2 dobór ind.
Zasilanie nagrzewnicy [50HzVAC] ~1,230 dobór ind.
Woda Tzas./Tpowrót [°C] - dobór ind.
Prędkość przepływu [l/s] - dobór ind.
Ciśnienie wody [kPa] - dobór ind.
Kvs zaworu [m³/h] - dobór ind.
Wentylatory EC - napięcie [50HzVAC] ~1,230 ~1,230
Wentylator wywiewny - moc/natężenie [kW/A] 0,132/1,16 0,132/1,16
Wentylator wywiewny - prędkość obrotowa [min-1] 3490 3490
Wydajność centrali na wywiewie przy sprężu 100 Pa [m³/h]/[l/s] 405/112 405/112
Wentylator nawiewny - moc/natężenie [kW/A] 0,132/1,2 0,132/1,2
Wentylator nawiewny - prędkość obrotowa [min-1] 3490 3490
Wydajność centrali na nawiewie przy sprężu 100 Pa [m³/h]/[l/s] 415/115 415/115
Stopień ochrony wentylatorów - IP-34 IP-34
Wymiennik - sprawność wymiennika* % 75 75
Sterowanie - opcjonalnie - TOP EK03/P-TOUCH TOP EK03/P-TOUCH
Filtry - klasa filtracji nawiew/wywiew - F7/F5 F7/F5
Izolacja termiczna [mm] 50 50
Waga [kg] 72 72
Przepływ powietrza w zakresie temperatur** - od -5 do +40 od -5 do +40
Zgodne z dyrektywą ErP - 2016; 2018 2016; 2018

* Obliczenia zgodne z EN 13141-7. Dobór ind. – nagrzewnica wodna kanałowa - dobór w zależności od zaprojektowanej wydajności centrali i parametrów czynnika zasilającego).
** Dla niższych temperatur od rekomendowanych zaleca sie użyć nagrzewnicę wstępną w celu zapewnienia zrównoważonej eksploatacji.
Centrala przeznaczona do pracy wewnątrz budynku.

Klasy efektywności energetycznej, etykiety, karty produktu

Nazwa centrali
wentylacyjnej SWNM
Kod produktu Klasa energetyczna Etykieta Karta
R-VENT ROTO 4 HE EKO3 RVROTO4HEEKO3 energy label a icon pdf etykieta EU icon pdf karta produktu
R-VENT ROTO 4 HW EKO3 RVROTO4HWEKO3 energy label a icon pdf etykieta EU icon pdf karta produktu

Tabela poziomu hałasu

ROTO 4 HE/4 HW EKO3 LWA Całk. dB(A) LWA, dB(A)
125 Hz 250 Hz 500 Hz 1 kHz 2 kHz 4 kHz 8 kHz
Poziom dźwięku w kanale nawiewnym 78 70 68 72 72 70 64 65
Poziom dźwięku w kanale wywiewnym 63 53 57 61 49 45 40 32
Poziom dźwięku na zewnątrz podczas pracy urządzenia 55 43 44 53 48 45 44 41

Warunki pracy centrali: 445 m3/h 124 Pa.<

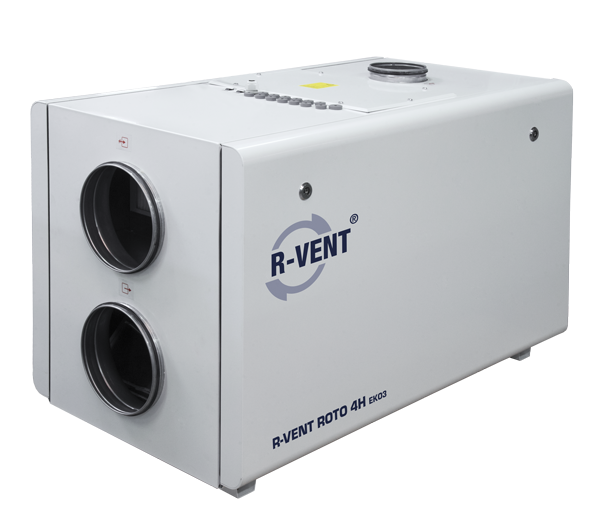

R VENT ROTO 4 HE HW EKO3

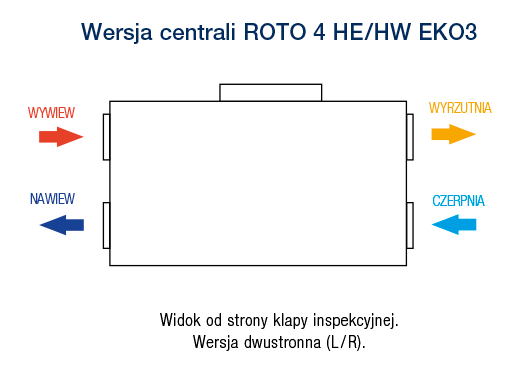

R VENT ROTO 4 HE HW EKO3 01 05

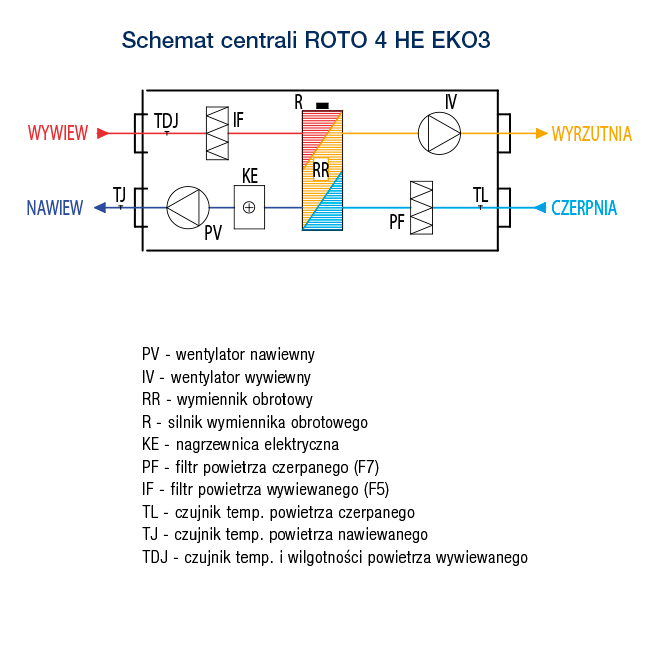

R VENT ROTO 4 HE HW EKO3 14

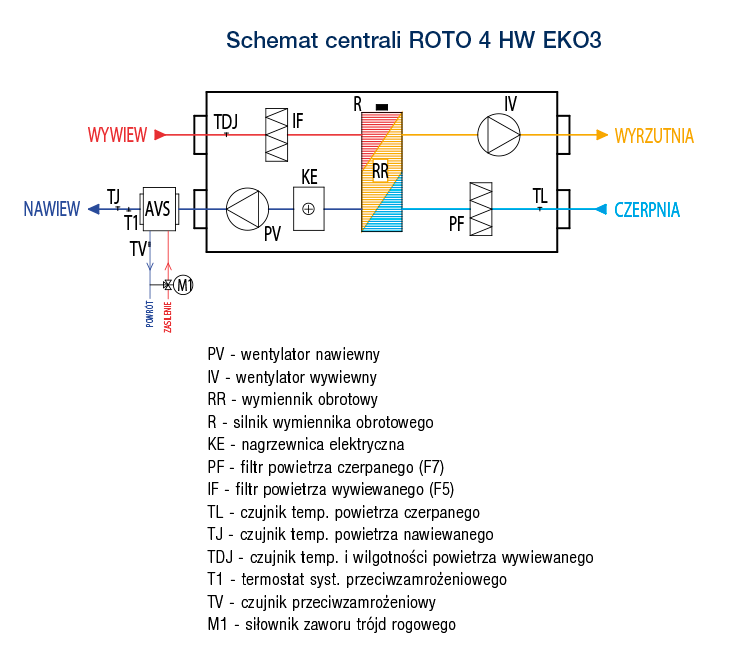

R VENT ROTO 4 HE HW EKO3 15

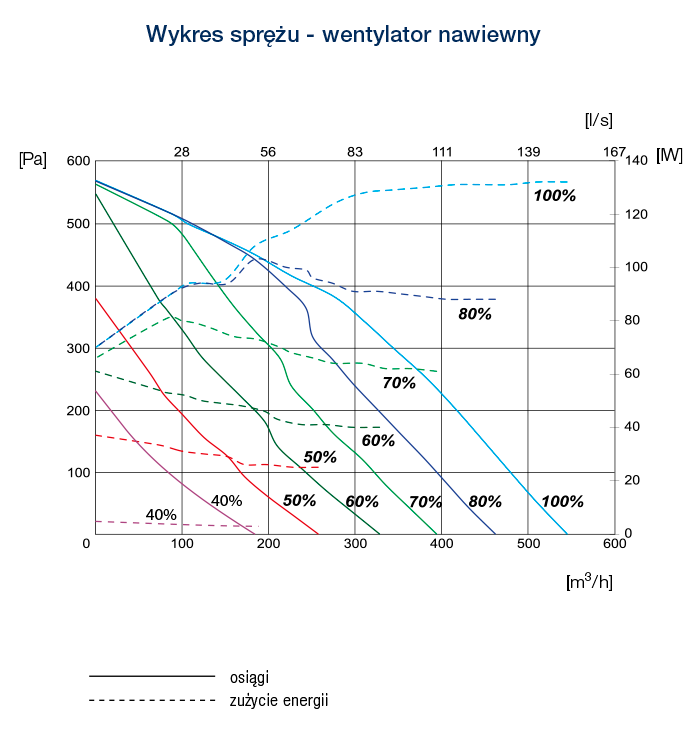

R VENT ROTO 4 HE HW EKO3 20 07

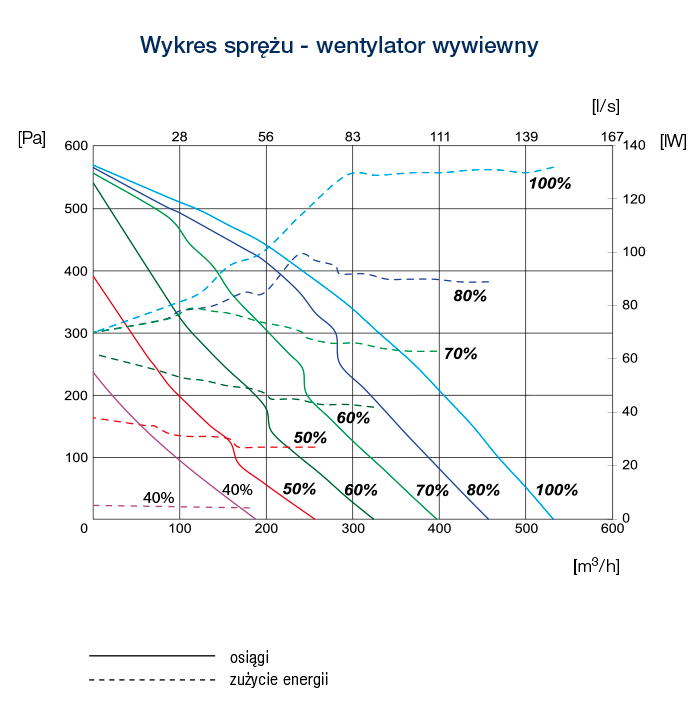

R VENT ROTO 4 HE HW EKO3 20 17

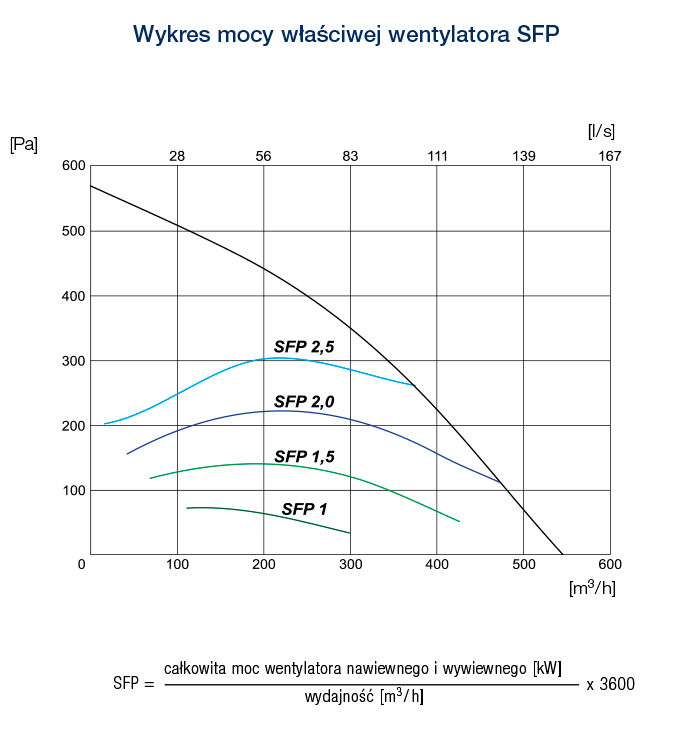

R VENT ROTO 4 HE HW EKO3 20 09
