R-VENT ADVANCE 12 PE/PW EKO3

Centrale R-VENT ADVANCE 12 PE oraz R-VENT ADVANCE 12 PW serii EKO3 to urządzenia z przeciwprądowym wymiennikiem ciepła, w wersji podwieszanej, z wtórną nagrzewnicą elektryczną (wersja PE) lub wtórną nagrzewnicą wodną (wersja PW)  i wentylatorami stałoprądowymi. Centrala przeznaczona do pracy wewnątrz budynku.

R VENT ADVANCE 12 P EKO3

Dodatkowe wyposażenie centrali

  • czujnik ciśnienia 1141
  • czujnikwilgotności kanałowy RKFF-U
  • czujnik CO2 RCO2-F2
  • czujnik CO2 kanałowy KCO2
  • kanałowa nagrzewnica wodna SVS
  • przepustnica zamykająca pod siłownik SKS
  • zawór 3- i 2-drogowy do nagrzewnicy/chłodnicy kanałowej WP/RVPX*
  • kanałowa chłodnica wodna AVA
  • kanałowa nagrzewnica wodna AVS*
  • siłownik do zaworów SSB*

* nie dotyczy centrali R-VENT ADVANCE 12 PE EKO3

Dane techniczne centrali:

ParametrJedn.ADVANCE 12 PEADVANCE 12 PW
Maksymalny pobór prądu [kW/A] 3,82/18,49
6,82/14,19
9,82/18,49
0,82/5,49
Nagrzewnica - elektryczna wodna SVS 500x250
Moc nagrzewnicy* [kW] 3/6/9 dobór ind.
Zasilanie nagrzewnicy [50HzVAC] ~1,230/~3,400/~3,400 -
Woda Tzas./Tpowrót [°C] - dobór ind.
Prędkość przepływu [l/s] - dobór ind.
Ciśnienie wody [kPa] - dobór ind.
Kvs zaworu [m³/h] - dobór ind.
Wentylatory EC - napięcie [50HzVAC] ~1,230 ~1,230
Wentylator wywiewny - moc/natężenie [kW/A] 0,37/2,5 0,37/2,5
Wentylator wywiewny - prędkość obrotowa [min-1] 3400 3400
Wydajność centrali na wywiewie przy sprężu 100 Pa [m³/h]/[l/s] 1290/358 1290/358
Wentylator nawiewny - moc/natężenie [kW/A] 0,45/2,95 0,45/2,95
Wentylator nawiewny - prędkość obrotowa [min-1] 3400 3400
Wydajność centrali na nawiewie przy sprężu 100 Pa [m³/h]/[l/s] 1280/356 1280/356
Stopień ochrony wentylatorów - IP-54 IP-54
Wymiennik - sprawność wymiennika** % 90 90
Sterowanie - opcjonalnie - TOP EKO3 TOP EKO3
Filtry - klasa filtracji nawiew/wywiew - F7/F5 F7/F5
Izolacja termiczna [mm] 50 50
Waga [kg] 170 170
Przepływ powietrza w zakresie temperatur*** [°C] od -5 do +40 od -5 do +40
Zgodność z dyrektywą ErP   2016; 2018 2016; 2018

* Możliwość wyboru mocy nagrzewnicy elektrycznej (zasilanie zależne od wybranej mocy).
** Obliczenia zgodne z EN 13141-7
*** Dla niższych temperatur od rekomendowanych zaleca się użyć nagrzewnicę wstępną w celu zapewnienia zrównoważonej eksploatacji.
Dobór ind. - nagrzewnica wodna kanałowa – dobór w zależności od zaprojektowanej wydajności centrali i parametrów czynnika zasilającego.

Karty efektywności energetycznej

Nazwa centrali
wentylacyjnej SWNM
Kod produktuKarta
R-VENT ADVANCE 12PE EKO3 (3,0) RVADV12PEEKO3(3) icon pdf karta produktu
R-VENT ADVANCE 12PE EKO3 (6,0) RVADV12PEEKO3(6) icon pdf karta produktu
R-VENT ADVANCE 12PE EKO3 (9,0) RVADV12PEEKO3(9) icon pdf karta produktu
R-VENT ADVANCE 12PW EKO3 RVADV12PWEKO3 icon pdf karta produktu

Tabela poziomu hałasu

ADVANCE 12PE/PW EKO3LWA Całk.
dB(A)
LWA, dB(A)
125 Hz250 Hz500 Hz1 kHz2 kHz4 kHz8 kHz
Poziom dźwięku w kanale nawiewnym 76 58 69 71 69 67 64 56
Poziom dźwięku w kanale wywiewnym 64 52 56 61 56 50 45 42
Poziom dźwięku na zewnątrz podczas pracy urządzenia 56 42 48 50 49 48 46 40

Warunki pracy centrali: 1298 m³/h 100 Pa

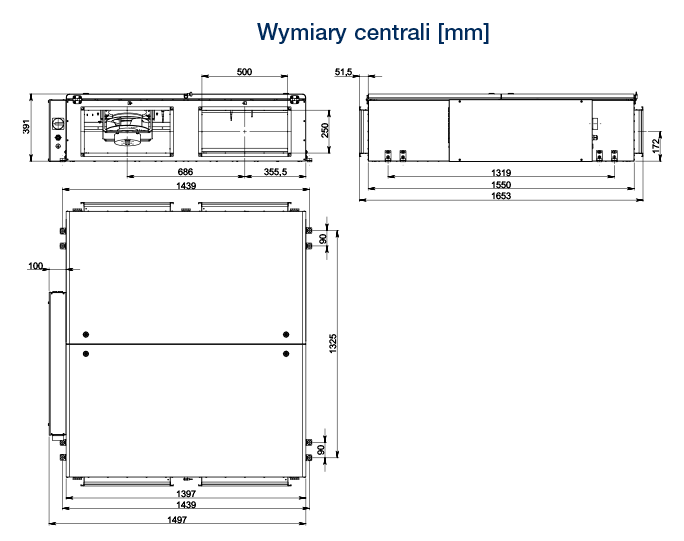

ADVANCE 12 PE PW EKO3 08

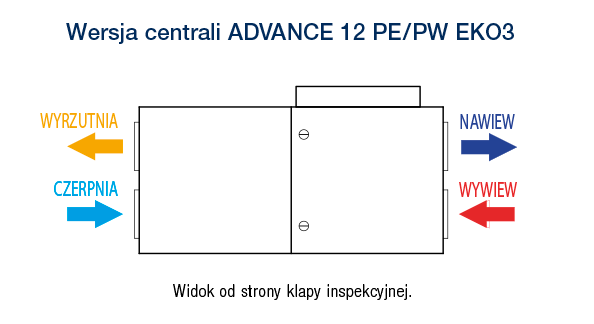

ADVANCE 12 PE PW EKO3 09

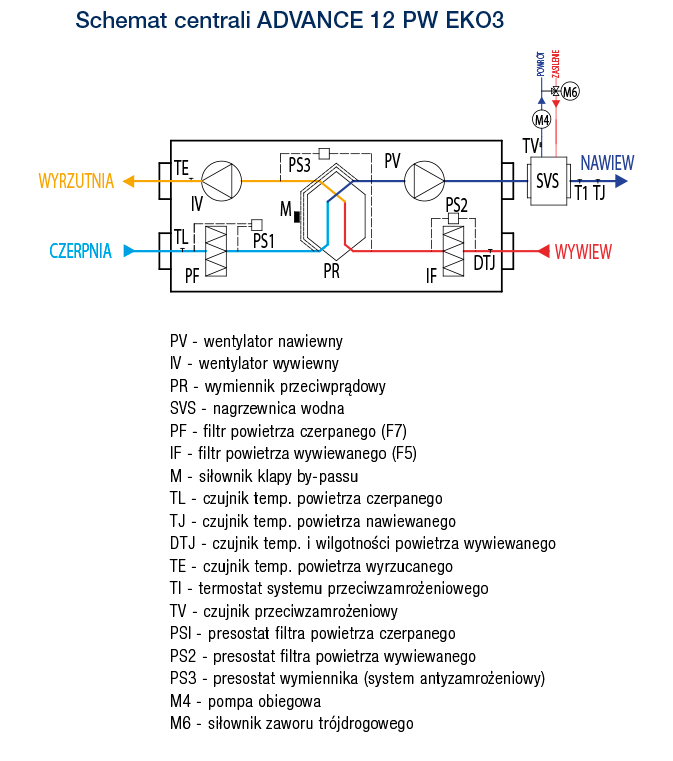

ADVANCE 12 PE PW EKO3 06

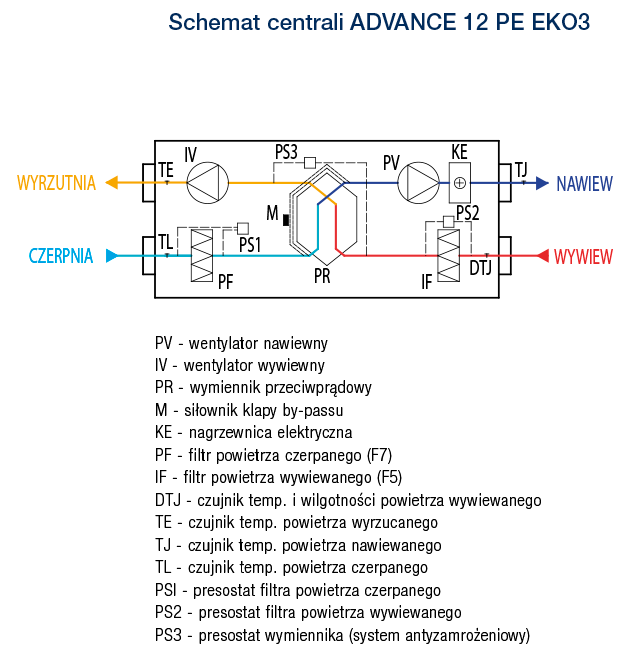

ADVANCE 12 PE PW EKO3 07

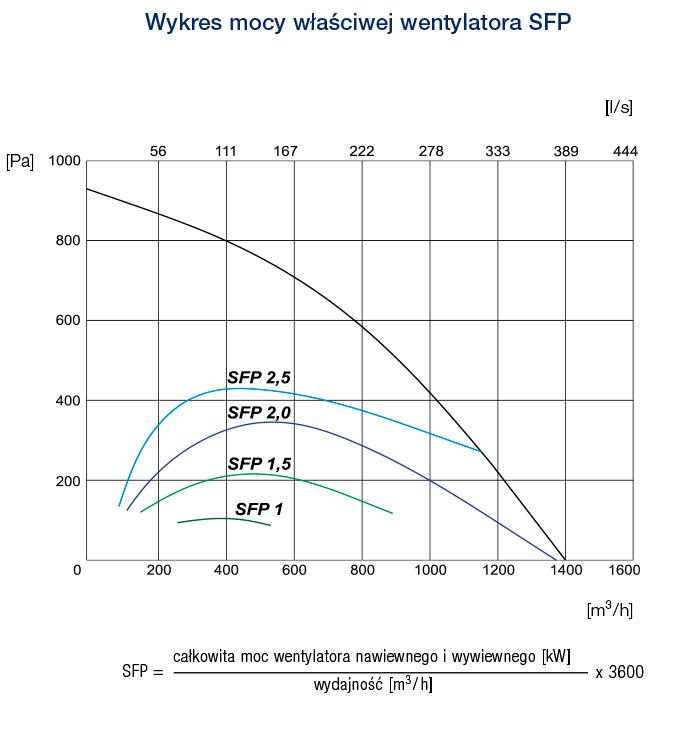

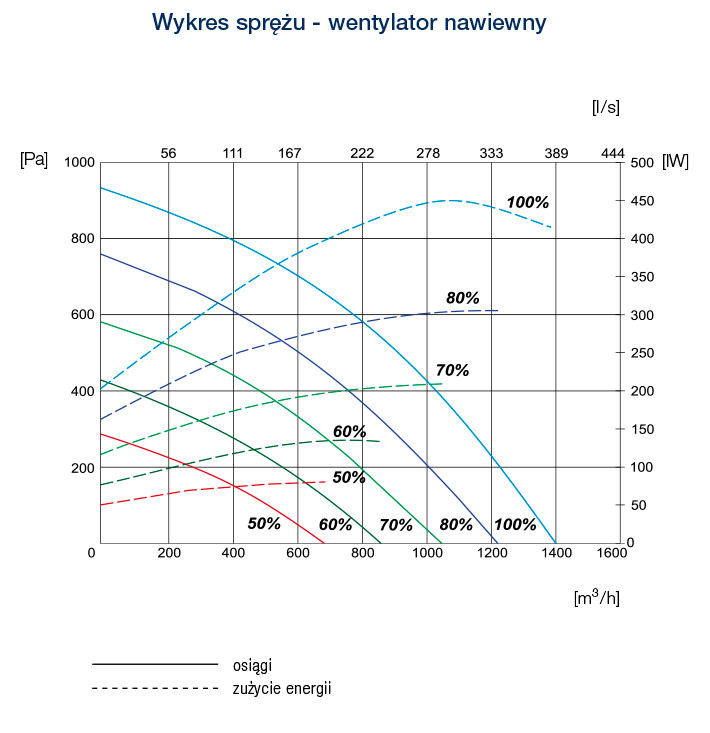

ADVANCE 12 PE PW EKO3 w 01

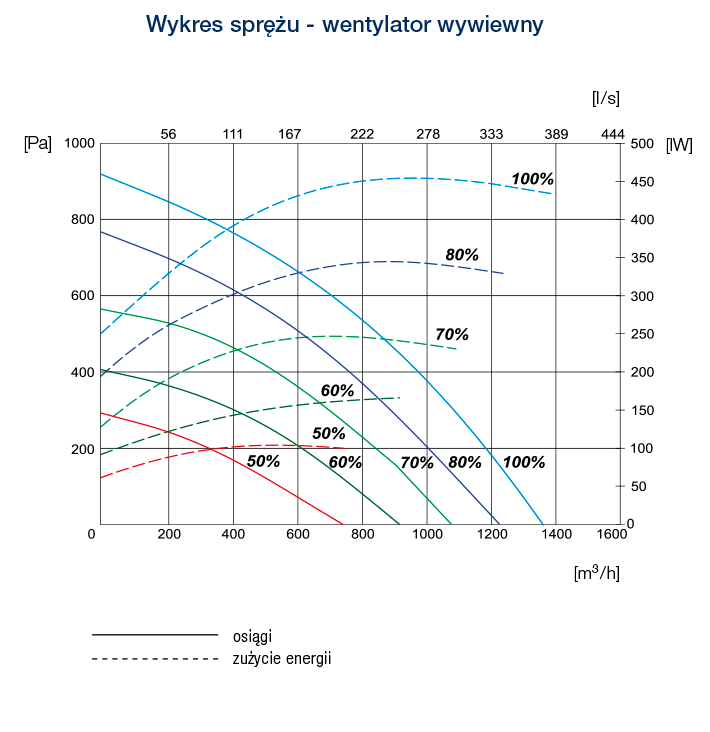

ADVANCE 12 PE PW EKO3 w 03
ADVANCE 12 PE PW EKO3 w 02
