R-VENT ADVANCE 7 VE/VW EKO3

Centrale R-VENT ADVANCE 7 VE/VW serii EKO3 to urządzenia z przeciwprądowym wymiennikiem ciepła, w wersji pionowej, z wtórną nagrzewnicą elektryczną (wersja VE) lub z wtórną nagrzewnicą wodną (wersja VW) oraz z wentylatorami stałoprądowymi. Centrala przeznaczona do pracy wewnątrz budynku.

A

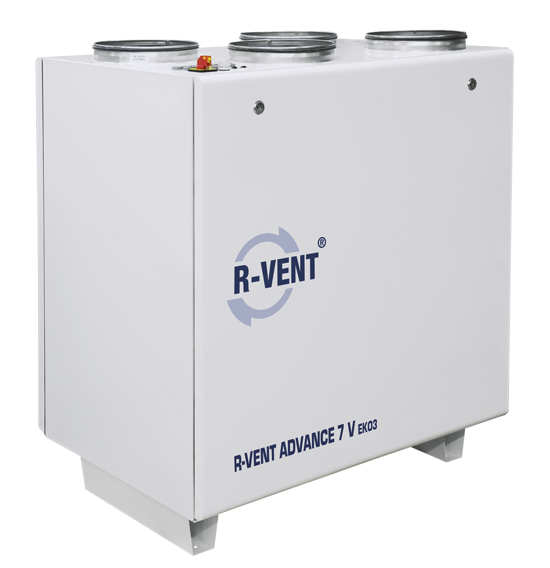

R-VENT-ADVANCE--7-V-EKO3

Dodatkowe wyposażenie centrali

  • czujnik ciśnienia 1141
  • czujnik wilgotności kanałowy RKFF-U
  • czujnik CO2 RCO2-F2
  • czujnik CO2 kanałowy KCO2
  • przepustnica zamykająca pod siłownik RPZ
  • siłownik do przepustnicy zamykającej RS
  • zestaw mieszający do nagrzewnicy wodnej RMG
  • Zawór 3- i 2-drogowy do nagrzewnicy/chłodnicy kanałowej VVP/RVPX
  • kanałowa chłodnica wodna AVA
  • kanałowa nagrzewnica wodna AVS
  • siłownik do zaworów SSB

Dane techniczne centrali:

ParametrJedn.ADVANCE 7 VEADVANCE 7 VW
Maksymalny pobór prądu [kW/A] 1,65/8,51 0,45/3,30
Nagrzewnica - elektryczna wodna AVS 250
Moc nagrzewnicy [kW] 1,2 dobór ind.
Zasilanie nagrzewnicy [50HzVAC] ~1,230 dobór ind.
Woda Tzas./Tpowrót [°C] - dobór ind.
Prędkość przepływu [l/s] - dobór ind.
Ciśnienie wody [kPa] - dobór ind.
Kvs zaworu [m³/h] - dobór ind.
Wentylatory EC - napięcie [50HzVAC] ~1,230 ~1,230
Wentylator wywiewny - moc/natężenie [kW/A] 0,218 / 1,64 0,218 / 1,64
Wentylator wywiewny - prędkość obrotowa [min-1] 2930 2930
Wydajność centrali na wywiewie przy sprężu 100 Pa [m³/h]/[l/s] 765 / 212 765 / 212
Wentylator nawiewny - moc/natężenie [kW/A] 0,23 / 1,66 0,23/1,66
Wentylator nawiewny - prędkość obrotowa [min-1] 2930 2930
Wydajność centrali na nawiewie przy sprężu 100 Pa [m³/h]/[l/s] 765/212 765/212
Stopień ochrony wentylatorów - IP-34 IP-34
Wymiennik - sprawność wymiennika* % 90 90
Sterowanie - opcjonalnie - TOP EKO3/P-TOUCH TOP EKO3/P-TOUCH
Filtry - klasa filtracji nawiew/wywiew - F7/F5 F7/F5
Izolacja termiczna [mm] 30  30
Waga [kg] 110 110
Przepływ powietrza w zakresie temperatur** [oC] od -5 do +40 od -5 do +40
Zgodne z dyrektywą ErP - 2016; 2018 2016; 2018

* Obliczenia zgodne z EN 13141-7
** Dla niższych temperatur od rekomendowanych zaleca sie użyć nagrzewnicę wstępną w celu zapewnienia zrównoważonej eksploatacji.
Dobór ind. - nagrzewnica wodna kanałowa – dobór w zależności od zaprojektowanej wydajności centrali i parametrów czynnika zasilającego.

Klasy efektywności energetycznej, etykiety, karty produktu

Nazwa centrali
wentylacyjnej SWNM
Kod produktuKlasa
energetyczna
EtykietaKarta
R-VENT ADVANCE
7 VE EKO3 L
RVADV7VEEKO3L energy label a icon pdf etykieta EU icon pdf karta produktu
R-VENT ADVANCE
7 VE EKO3 R
RVADV7VEEKO3R energy label a icon pdf etykieta EU icon pdf karta produktu
R-VENT ADVANCE
7 VW EKO3 L
RVADV7VWEKO3L energy label a icon pdf etykieta EU icon pdf karta produktu
R-VENT ADVANCE
7 VW EKO3 R
RVADV7VWEKO3R energy label a icon pdf etykieta EU icon pdf karta produktu

Tabela poziomu hałasu

ADVANCE 7VE/VW EKO3LWA Całk.
dB(A)
LWA, dB(A)
125 Hz250 Hz500 Hz1 kHz2 kHz4 kHz8 kHz
Poziom dźwięku w kanale nawiewnym 74 68 65 67 66 65 58 56
Poziom dźwięku w kanale wywiewnym 60 45 57 53 52 47 42 38
Poziom dźwięku na zewnątrz podczas pracy urządzenia 56  51 50 49 45 44 41 37

Warunki pracy centrali: 768 m³/h 125 Pa

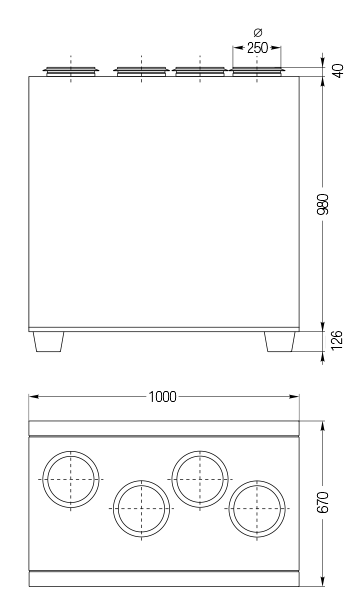

Wymiary centrali R-VENT ADVANCE 7 VE/VW EKO3

R-VENT-ADVANCE--7-V-EKO3-d

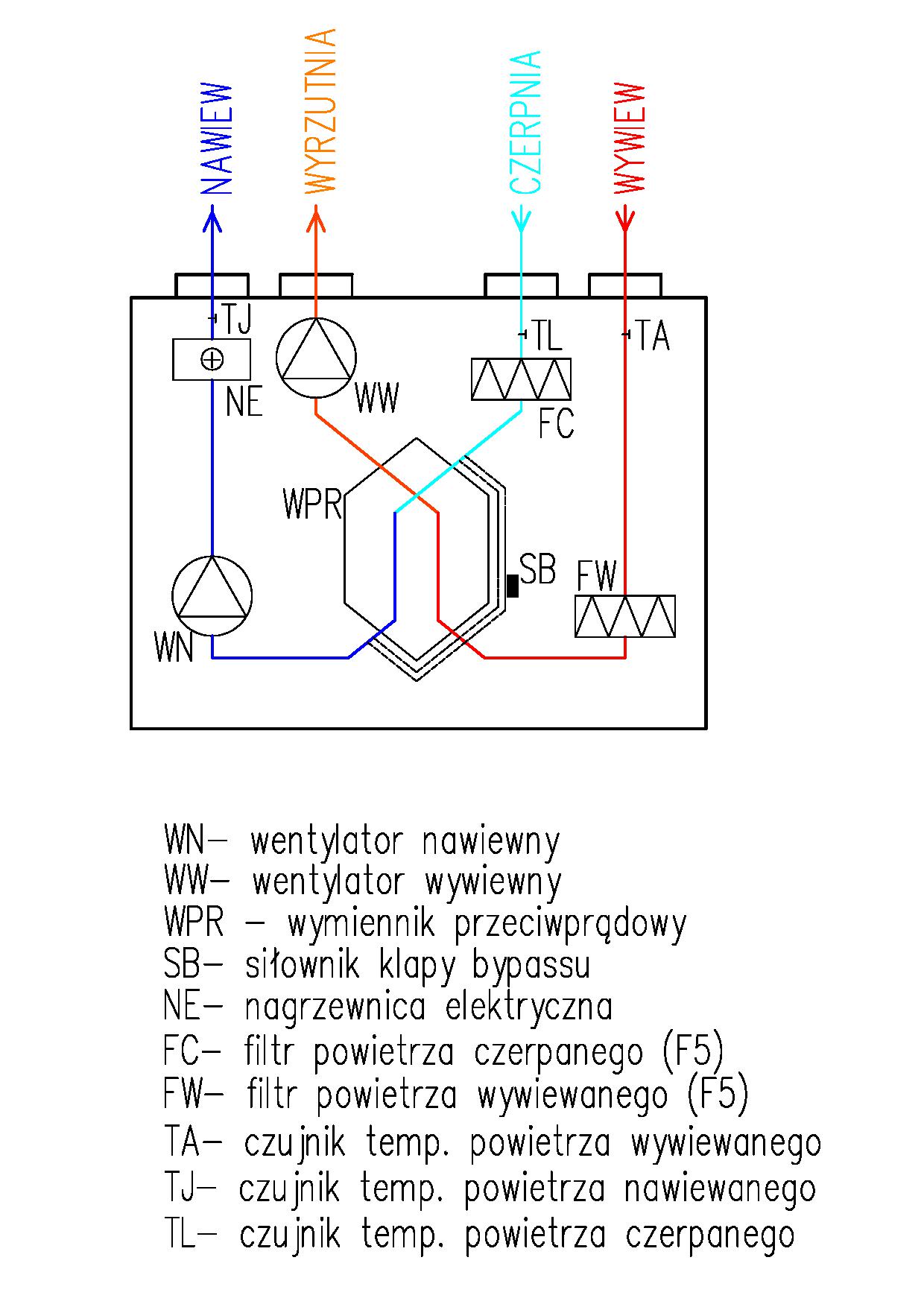

Schemat centrali ADVANCE 7 VE

ADVANCE 7VE EKO3 schemat

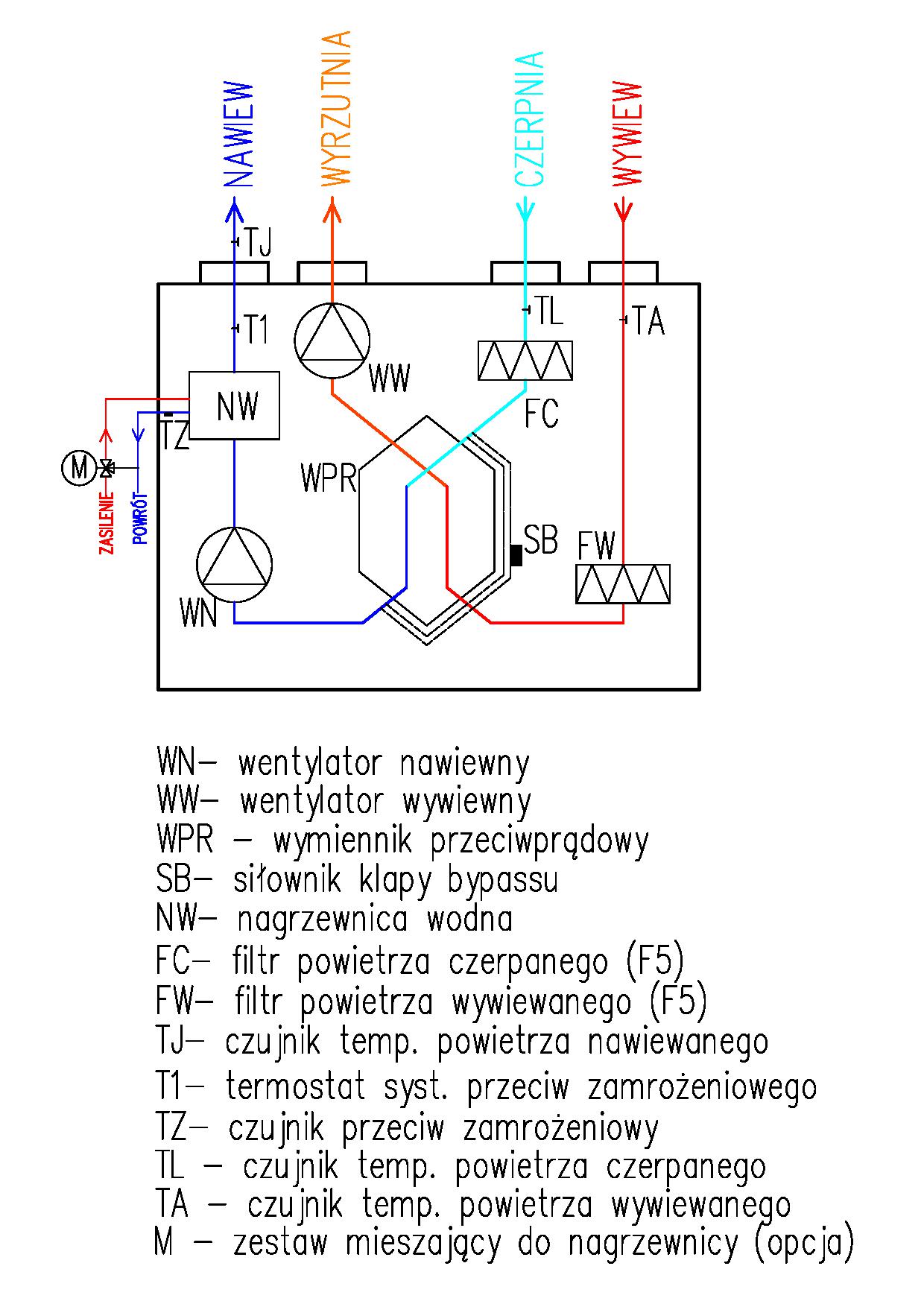

Schemat centrali ADVANCE 7 VW

ADVANCE 7VW EKO3 schemat

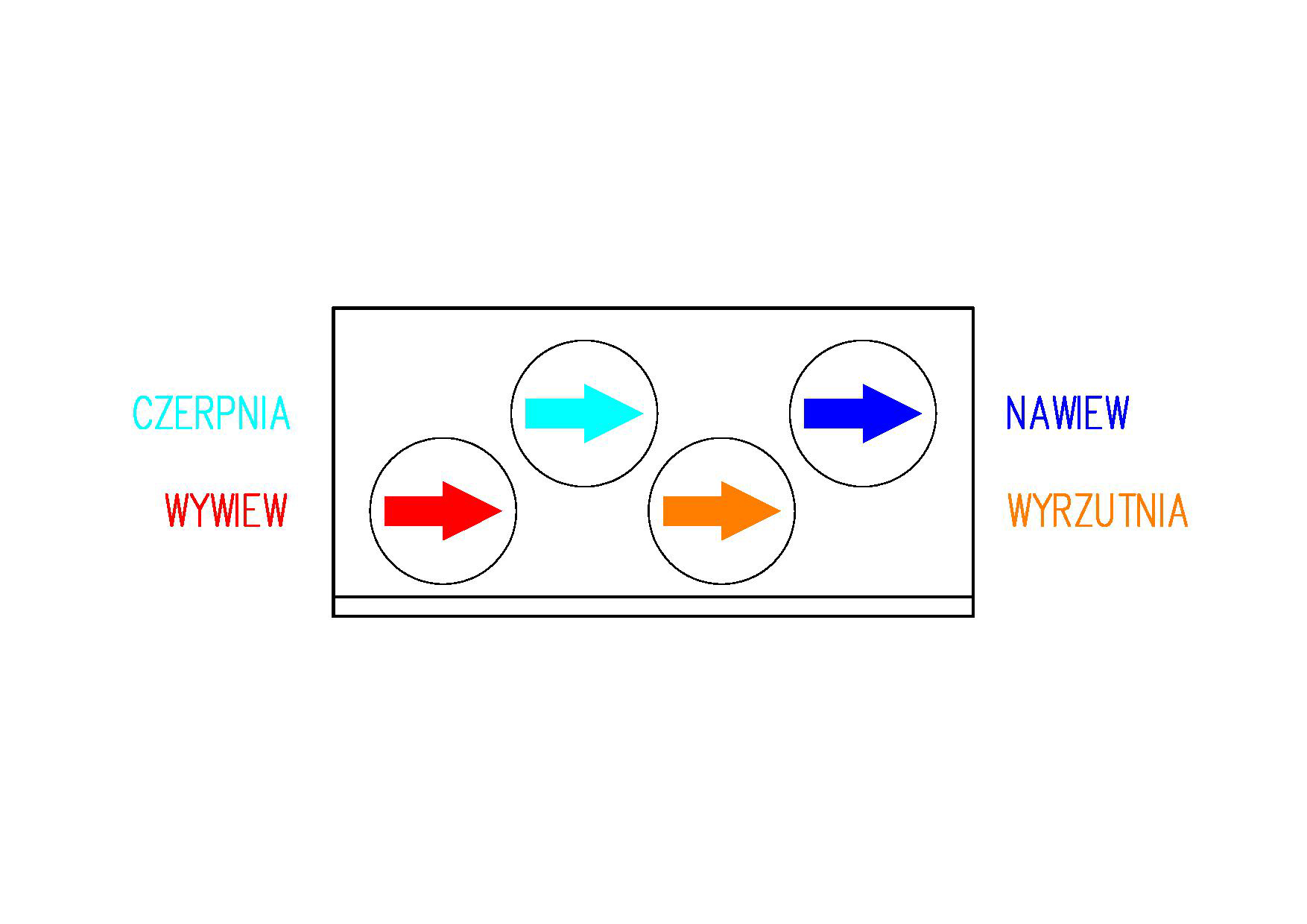

Wersja centrali lewa

Advance 7VEVW EKO3 lewaWidok od strony klapy inspekcyjnej.

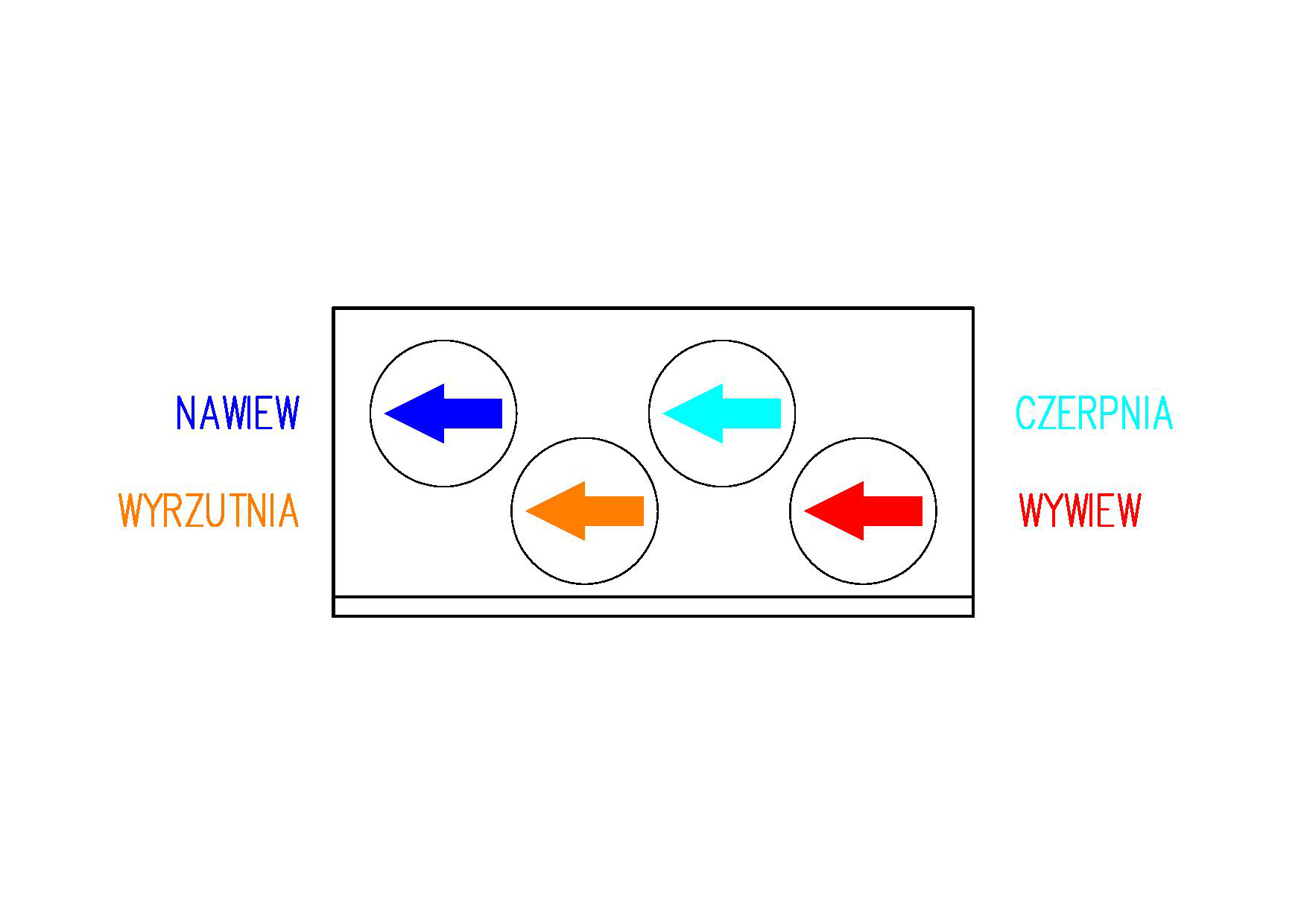

Wersja centrali prawa

Advance 7VEVW EKO3 Prawa

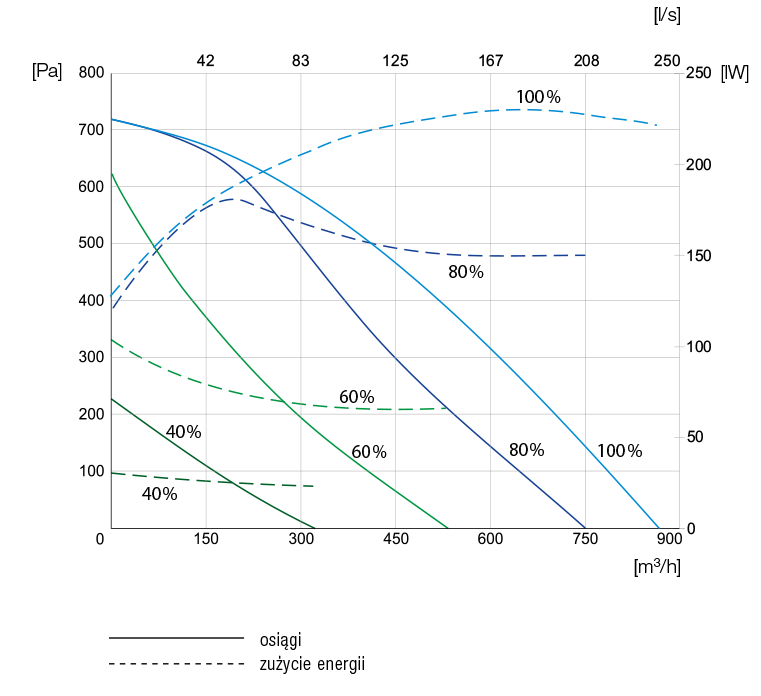

Wykres sprężu - wentylator nawiewny

R-VENT-ADVANCE--7-V-EKO3-wsn

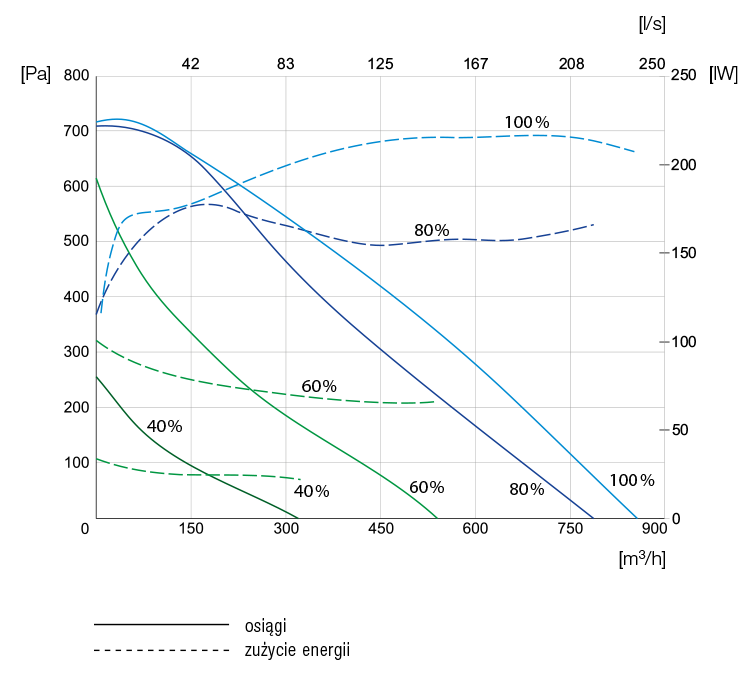

Wykres sprężu - wentylator wywiewny

R-VENT-ADVANCE--7-V-EKO3-wsw
