R-VENT ROTO 12 HE/HW EKO3

Centrale ROTO 12 HE oraz ROTO 12 HW serii EKO3 to urządzenia z obrotowym wymiennikiem ciepła, w wersji poziomej, z wtórną nagrzewnicą elektryczną (wersja HE) i wtórną nagrzewnicą wodną (wersja HW) oraz wentylatorami stałoprądowymi.

R VENT ROTO 12 H EKO3

Dodatkowe wyposażenie centrali

  • czujnik ciśnienia 1141
  • czujnik wilgotności kanałowy RKFF-U
  • czujnik CO2 RCO2-F2
  • czujnik CO2 kanałowy KCO2
  • kanałowa nagrzewnica wodna AVS*
  • kanałowa chłodnica wodna AVA
  • siłownik do zaworów SSB
  • zestaw mieszający do nagrzewnicy wodnej RMG*
  • zawór 3- i 2-drogowy do nagrzewnicy/chłodnicy kanałowej VVP/RVPX
  • przepustnica zamykająca pod siłownik RPZ
  • siłownik do przepustnicy zamykającej RS

*nie dotyczy centrali R-VENT ROTO 12 HE EKO3

Dane techniczne centrali

ParametryJedn.ROTO 12 HEROTO 12 HW
Maksymalny pobór prądu [kW/A] 4,89/15,90 0,89/5,87
Nagrzewnica - elektryczna wodna AVS 315
Moc nagrzewnicy [kW] 4,0 dobór ind.
Zasilanie nagrzewnicy [50HzVAC] ~2,400 -
Woda Tzas./Tpowrót [°C] - dobór ind.
Prędkość przepływu [l/s] - dobór ind.
Ciśnienie wody [kPa] - dobór ind.
Kvs zaworu [m³/h] - dobór ind.
Wentylatory EC - napięcie [50HzVAC] ~1,230 ~1,230
Wentylator wywiewny - moc/natężenie [kW/A] 0,435/2,80 0,435/2,80
Wentylator wywiewny - prędkość obrotowa [min-1] 3400 3400
Wydajność centrali na wywiewie przy sprężu 100 Pa [m³/h]/[l/s] 1465/407 1465/407
Wentylator nawiewny - moc/natężenie [kW/A] 0,444/2,90 0,444/2,90
Wentylator nawiewny - prędkość obrotowa [min-1] 3400 3400
Wydajność centrali na nawiewie przy sprężu 100 Pa [m³/h]/[l/s] 1420/394 1420/394
Stopień ochrony wentylatorów - IP-34 IP-34
Wymiennik - sprawność wymiennika* % 74 74
Sterowanie - opcjonalnie - TOP EKO3/P-TOUCH TOP EKO3/P-TOUCH
Filtry - klasa filtracji nawiew/wywiew - F7/F5 F7/F5
Izolacja termiczna [mm] 50 50
Waga [kg] 162 160
Zgodne z dyrektywą ErP - 2016; 2018 2016; 2018

* Obliczenia zgodne z EN 13141-7
Dobór ind. - nagrzewnica wodna kanałowa - dobór w zależności od zaprojektowanej wydajności centrali i parametrów czynnika zasilającego. Przeznaczony do pracy wewnątrz budynku.

Karty efektywności energetycznej

Nazwa centrali
wentylacyjnej SWNM
Kod produktuKarta
R-VENT ROTO 12 HE EKO3 RVROTO12HEEKO3 icon pdf karta produktu
R-VENT ROTO 12 HW EKO3 RVROTO12HWEKO3 icon pdf karta produktu

Tabela poziomu hałasu

ROTO 12 HE/HW EKO3LWA Całk. dB(A)LWA, dB(A)
125 Hz250 Hz500 Hz1 kHz2 kHz4 kHz8 kHz
Poziom dźwięku w kanale nawiewnym 77 66 73 71 70 66 62 53
Poziom dźwięku w kanale wywiewnym 68 63 64 62 56 46 41 31
Poziom dźwięku na zewnątrz podczas pracy urządzenia 57 52 53 47 44 41 35 33

Warunki pracy centrali: 1437 m3/h 102 Pa

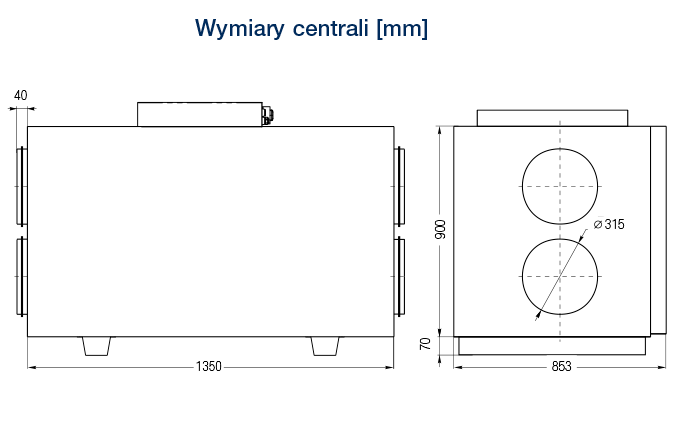

ROTO 12 HE HW EKO3 01

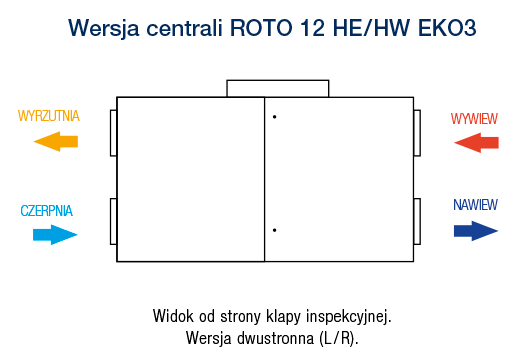

ROTO 12 HE HW EKO3 02

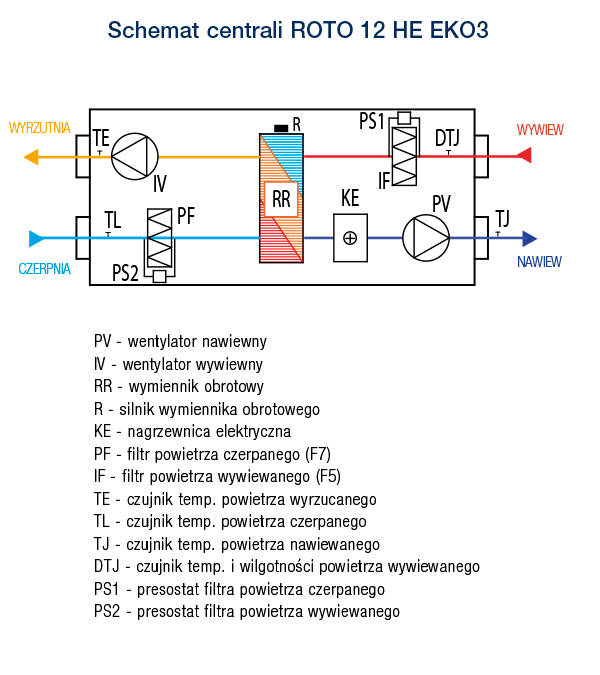

ROTO 12 HE HW EKO3 s 01

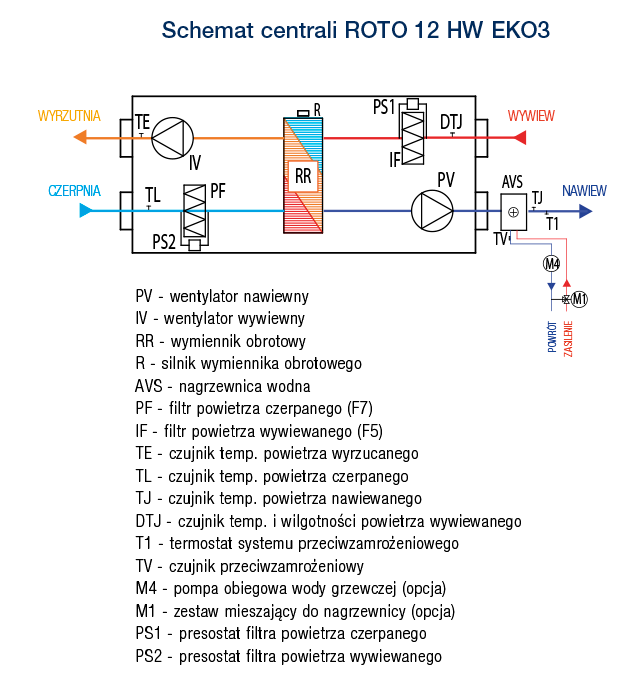

ROTO 12 HE HW EKO3 s 03

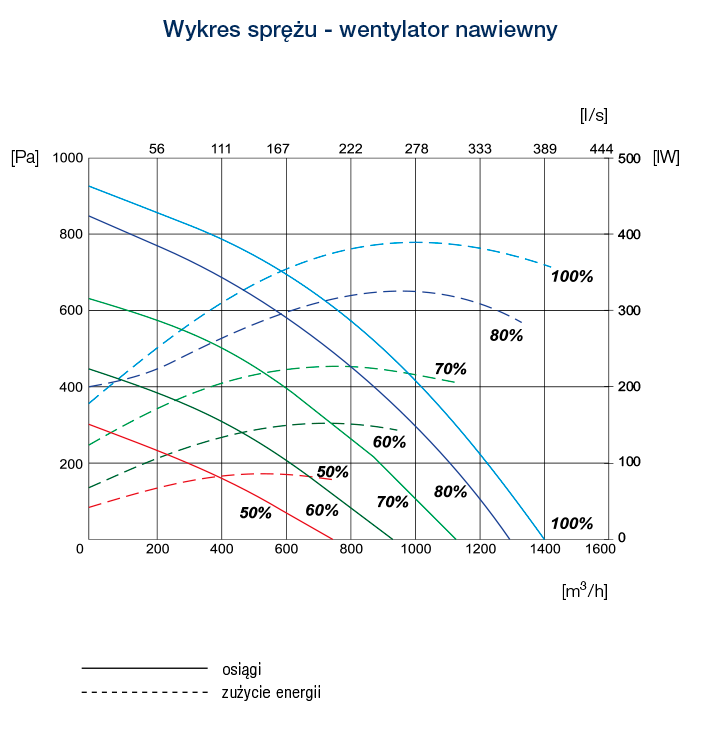

ROTO 12 HE HW EKO3 w 01

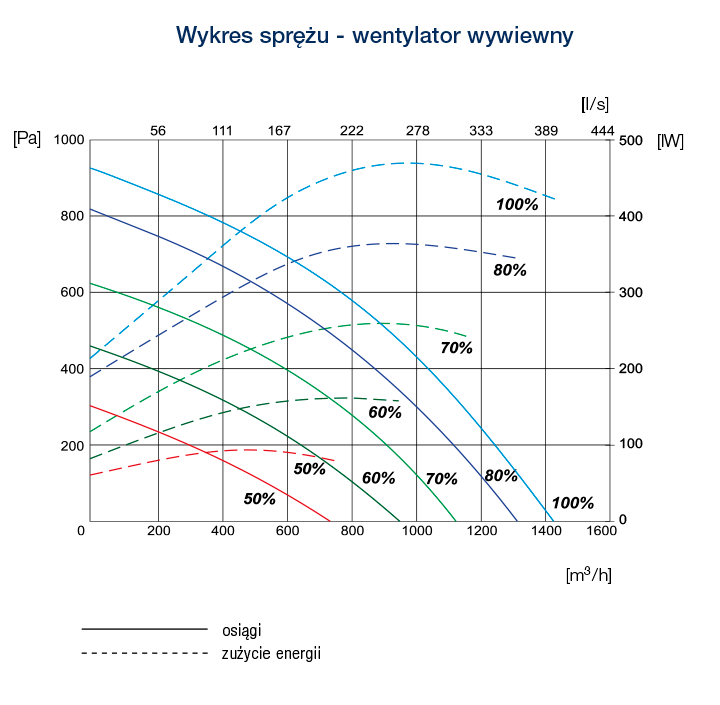

ROTO 12 HE HW EKO3 w 04

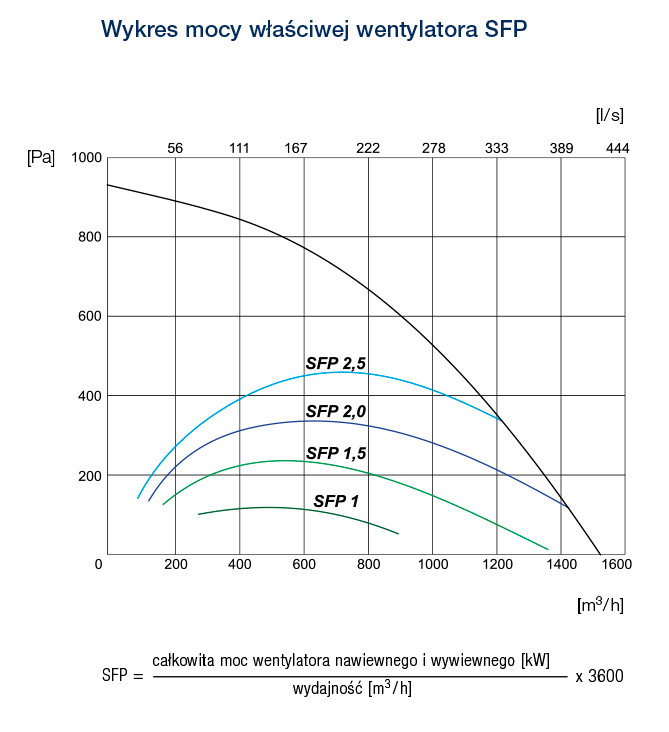

ROTO 12 HE HW EKO3 w 02
