System dystrybucji powietrza NeoFlex PE

PE logo beztla

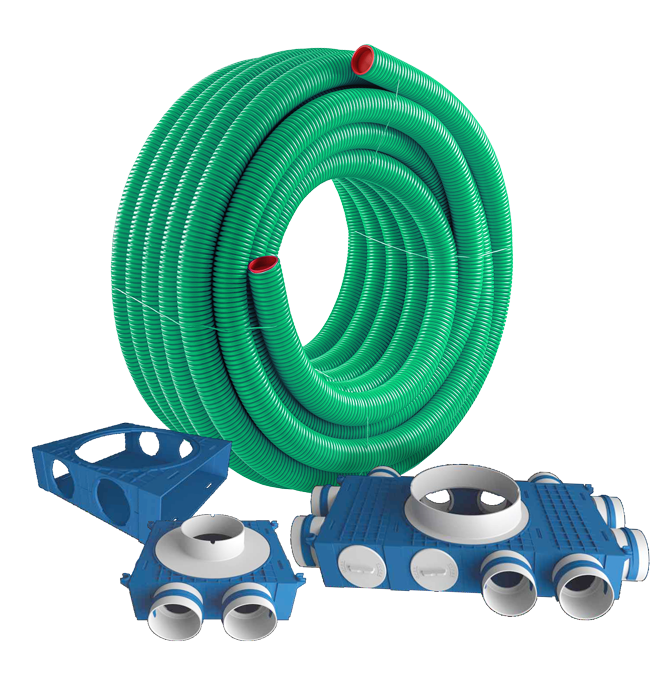

Elementy NeoFlex PE stanowią część oferty produktowej systemu NeoFlex.

Wszystkie elementy systemu NeoFlex PE wykonane są w całości z tworzywa PE. W jego skład wchodzą moduły bazowe i segmentowe służące do samodzielnej budowy dowolnego rodzaju rozdzielacza płaskiego w systemie wentylacji mechanicznej oraz dekle, króćce, zaślepki, łączniki, przedłużki oraz klipsy.



PE grupa beztla

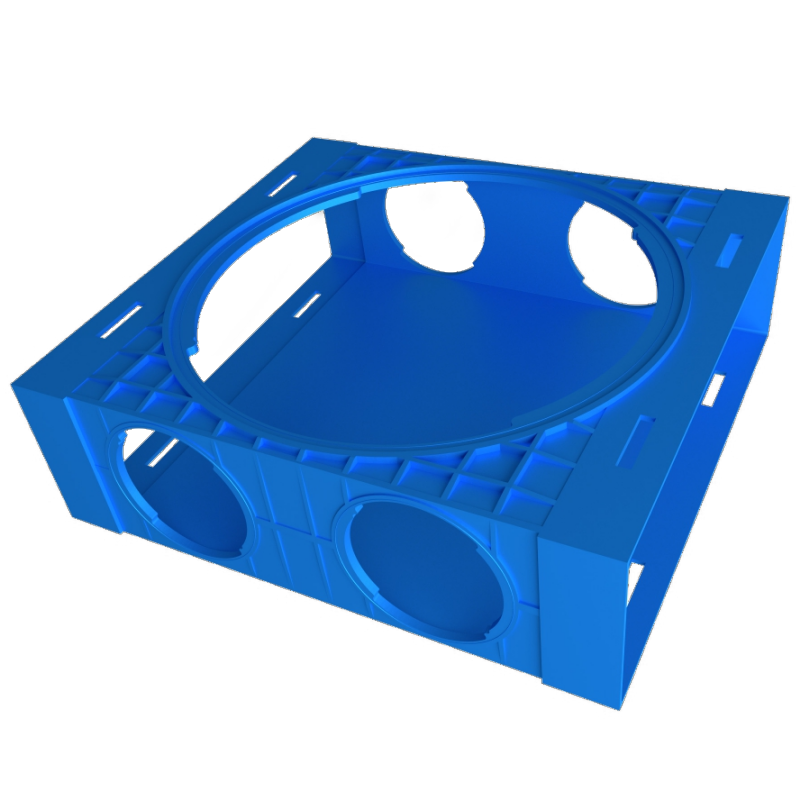

Moduł bazowy NeoFlex PE

Bazowy element systemu, na którym buduje się skrzynki rozprężne oraz płaskie rozdzielacze NeoFlex PE.

Materiał: PCW z dodatkami antystatyku, środka antybakteryjnego i przeciwgrzybicznego na bazie srebra.



 MBVT 75 moduł bazowy

Moduł bazowy NeoFlex PE



modul bazowy neo flex pe

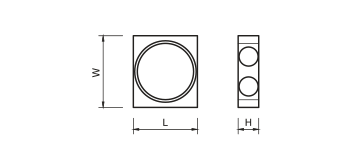

Rysunek wymiarowy modułu bazowego NeoFlex PE



     wymiary [mm]              W                    L                  H
  276 250 88
kod produktu GT_MB_75

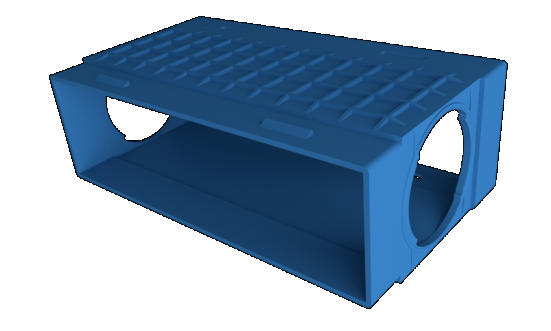

Moduł segmentowy NeoFlex PE

Element rozbudowujący moduł bazowy w celu stworzenia dowolnego rodzaju rozdzielacza płaskiego. Można go również wykorzystać do budowania skrzynek rozprężnych z dużą ilością kanałów dolotowych oraz wylotem o wielkiej średnicy (w przypadku konieczności doprowadzania/odprowadzania dużych strumieni powietrza).


Materiał: PCW z dodatkami antystatyku, środka antybakteryjnego i przeciwgrzybicznego na bazie srebra.



modul segmentowy neo flex pe

 Moduł segmentowy NeoFlex PE

modul segmentowy Neo Flex PE

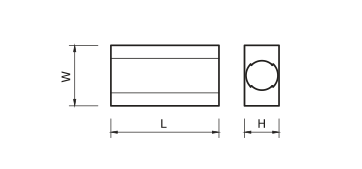

Rysunek wymiarowy modułu segmentowego NeoFlex PE



     wymiary [mm]              W                    L                  H
  140 250 88
kod produktu GT_MS_75

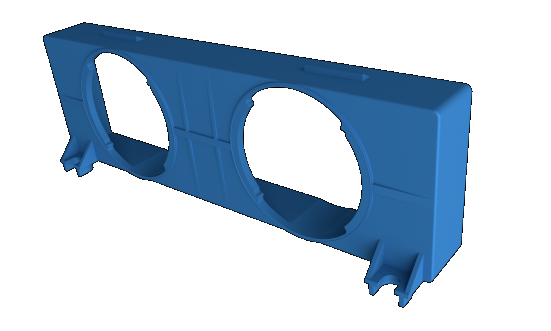

Dekiel NeoFlex PE z otworami

Zamknięcie boków skrzynek rozprężnych. Służy do podłączania bocznych krócców 75.


Materiał: PCW z dodatkami antystatyku, środka antybakteryjnego i przeciwgrzybicznego na bazie srebra.



dekiel z otworami Neo Flex PE

Dekiel NeoFlex PE z otworami.



dekiet neo flex PE z otworami

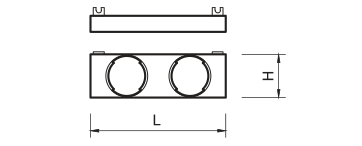

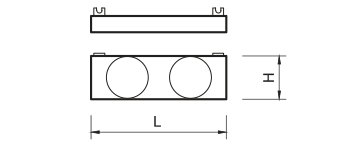

Rysunek wymiarowy dekla NeoFlex PE z otworami.



wymiary [mm]     H         L
  78 248
kod produktu GT_DO_75

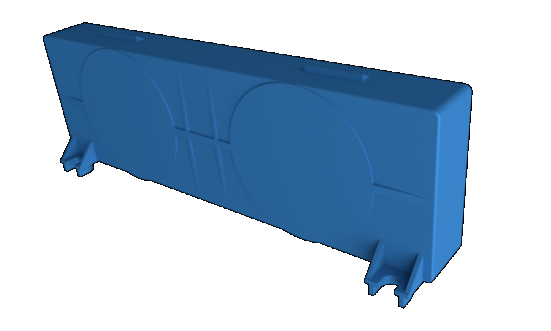

Dekiel NeoFlex PE pełny bez otworów

Zamknięcie boków skrzynek rozprężnych lub rozdzielaczy.


Materiał: PCW z dodatkami antystatyku, środka antybakteryjnego i przeciwgrzybicznego na bazie srebra.



dekiel neo flex pe bez otworow

Dekiel NeoFlex PE bez otworów.



dekiel neo flex pe pelny

Rysunek wymiarowy dekla NeoFlex PE bez otworów.



wymiary [mm]     H         L
  79 248
kod produktu GT_DP_75

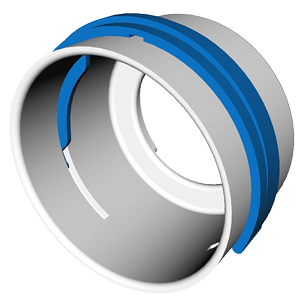

Króciec NeoFlex PE z klipsem

Przyłącza kanał wentylacyjny NeoFlex PE w dowolnie wybranym otworze na rozdzielaczu lub skrzynce rozprężnej. Wkręcany przez złącze bagnetowe szczelnie przylega do powierzchni modułów.


Materiał: PCW z dodatkami antystatyku, środka antybakteryjnego i przeciwgrzybicznego na bazie srebra.



neo flex PE

Króciec NeoFlex PE z klipsem.



króciec neo flex pe z klipsem

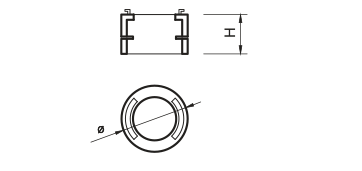

Rysunek wymiarowy króćca NeoFlex PE z klipsem.



wymiary [mm]       Ø
       H
  84 53
kod produktu GT_KK_75



Zaślepka NeoFlex PE

Zaślepia niewykorzystane otwory pod króćce 75. Wkręcana przez złącze bagnetowe szczelnie przylega do powierzchni.



Materiał: PCW z dodatkami antystatyku, środka antybakteryjnego i przeciwgrzybicznego na bazie srebra.



zaślepka neo flex PE

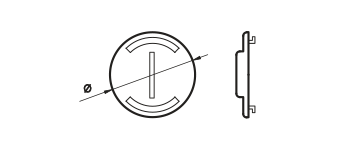

Rysunek wymiarowy zaślepki NeoFlex PE.



wymiary [mm] ø
  87
kod produktu GT_Z_75



Krócce NeoFlex PE 125, 160 i 200

Króciec 125 stosowany jest w przypadku budowania skrzynki rozprężnej i służy do wykonania podejścia po anemostat. Krócce 160 i 200 stosowane są przy budowie rozdzielaczy i służą do połączenia rozdzielacza z kanałem doprowadzającym lub odprowadzającym powietrze do/z centrali wentylacyjnej.

Materiał: PCW z dodatkami antystatyku, środka antybakteryjnego i przeciwgrzybicznego na bazie srebra.

PE 39

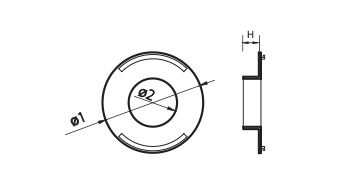

Rysunek wymiarowy króćców NeoFlex PE.



średnica [mm] ø1/ø2 ø1/ø2 ø1/ø2
  230/125 230/160 230/200
H [mm] 43 43 43
kod produktu GT_K_125 GT_K_160 GT_K_200





Łącznik międzymodułowy NeoFlex PE

Łączy ze sobą dwa moduły podstawowe i pozwala na budowanie dużych rozdzielaczy.

Materiał: PCW z dodatkami antystatyku, środka antybakteryjnego i przeciwgrzybicznego na bazie srebra.



PE 40

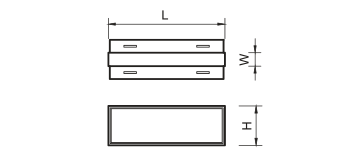

Rysunek wymiarowy łącznika międzymoddułowego NeoFlex PE.



wymiary [mm]    L      W      H
  255 25 83
kod produktu GT_LM_75





Przedłużka króćca NeoFlex PE do anemostatu

Służy do połączenia zaworu anemostatu ze skrzynką rozpreżną przy przejściu przez strop. Przystosowana do zamocowania anemostatów nawiewnych i wywiewnych oraz osadzenia gąbkowego reduktora strumienia.

Materiał: PCW z dodatkami antystatyku, środka antybakteryjnego i przeciwgrzybicznego na bazie srebra.



PE 41

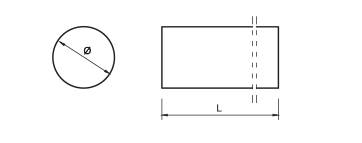

Rysunek wymiarowy przedłużki króćca NeoFlex PE.



wymiary [mm] ø      L
  125 300
kod produktu GT_PK_75





Klips do króćca NeoFlex PE

Klips z tworzywa do króćca o średnicy 84 mm.

PE 42

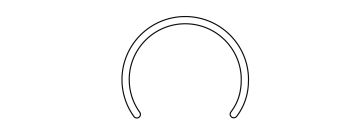

Rysunek wymiarowy klipsa do króćca NeoFlex PE.





kod produktu      GT_KZ_75
