R-VENT ROTO 7 VE/VW EKO3

Centrala R-VENT ROTO 7 VE/VW dostępna jest w wersji z nagrzewnicą elektryczną (VE) lub wodną (VW) w serii EKO3. Jest to urządzenie z obrotowym wymiennikiem ciepła w wersji pionowej, z wtórną nagrzewnicą elektryczną i wentylatorami stałoprądowymi.

A

 R VENT ROTO 7 VE EKO3

Dane techniczne centrali:

  • Przepływ powietrza w zakresie temperatur od -20ºC do +40ºC.
  • Sprawność termiczna mierzona w warunkach 700 m³/h.
  • Warunki wewnątrz budynku: temp. +20ºC; wilgotność 60%. Warunki zewnętrzne: temp. -20ºC; wilgotność 90%.
  - ROTO 7 VE
ROTO 7 VW
Maksymalny pobór prądu [kW/A] 2,45/12,31 0,45/3,61
Nagrzewnica - elektryczna wodna AVS 250
Moc nagrzewnicy [kW] 2,0 dobór ind.
Zasilanie nagrzewnicy [50HzVAC] ~1,230 dobór ind.
Woda Tzas./Tpowrót [°C] - dobór ind.
Prędkość przepływu [l/s] - dobór ind.
Ciśnienie wody [kPa] - dobór ind.
Kvs zaworu [m³/h]/[l/s] - dobór ind.
Wentylatory EC - napięcie [50HzVAC] ~1,230 ~1,230
Wentylator wywiewny - moc/natężenie [kW/A] 0,222/1,80 0,222/1,80
Wentylator wywiewny - prędkość obrotowa [min-1] 3380 3380
Wydajność centrali na wywiewie przy sprężu 100 Pa 780/216 780/216
Wentylator nawiewny - moc/natężenie [kW/A] 0,216/1,71 0,216/1,71
Wentylator nawiewny - prędkość obrotowa [min-1] 3380 3380
Wydajność centrali na nawiewie przy sprężu 100Pa 750/208 750/208
Stopień ochrony wentylatorów - IP-34 IP-34
Wymiennik - sprawność wymiennika* % 74 74
Sterowanie - opcjonalnie - TOP EKO3/P-TOUCH TOP EKO3/P-TOUCH
Filtry - klasa filtracji nawiew/wywiew - F7/F5 F7/F5
Izolacja termiczna [mm] 50 50
Waga [kg] 104 104
Przepływ powietrza w zakresie temperatur** [°C] od -5 do +40 od -5 do +40
Zgodne z dyrektywą ErP   2016; 2018 2016; 2018



 * Obliczenia zgodne z EN 13141-7
Przeznaczony do pracy wewnątrz budynku.



Klasy efektywności energetycznej, etykiety, karty produktu

Nazwa centrali
wentylacyjnej SWM
Kod
produktu
Klasa
energetyczna

R-VENT ROTO 7 VE EKO3 L RVROTO7VEEKO3L energy label a icon pdf etykieta EU icon pdf karta produktu
R-VENT ROTO 7 VE EKO3 R RVROTO7VEEKO3R energy label a icon pdf etykieta EU icon pdf karta produktu
R-VENT ROTO 7 VW EKO3 L RVROTO7VWEKO3L energy label a icon pdf etykieta EU icon pdf karta produktu
R-VENT ROTO 7 VW EKO3 R RVROTO7VWEKO3R energy label a icon pdf etykieta EU icon pdf karta produktu

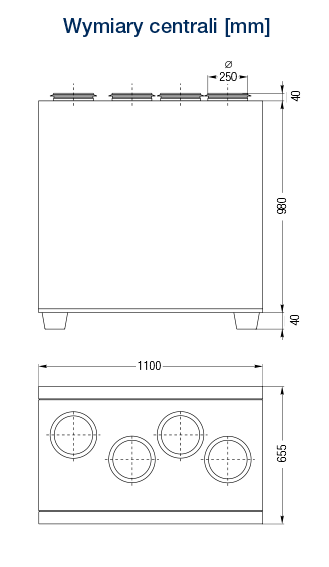

R VENT ROTO 7 VE VW EKO3 01

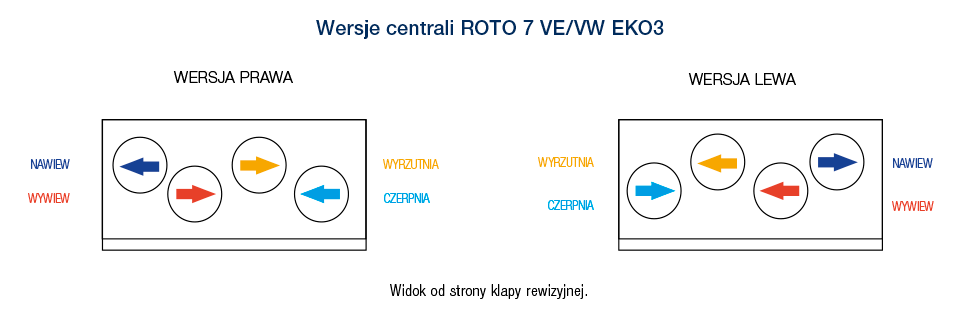

R VENT ROTO 7 VE VW EKO3 02

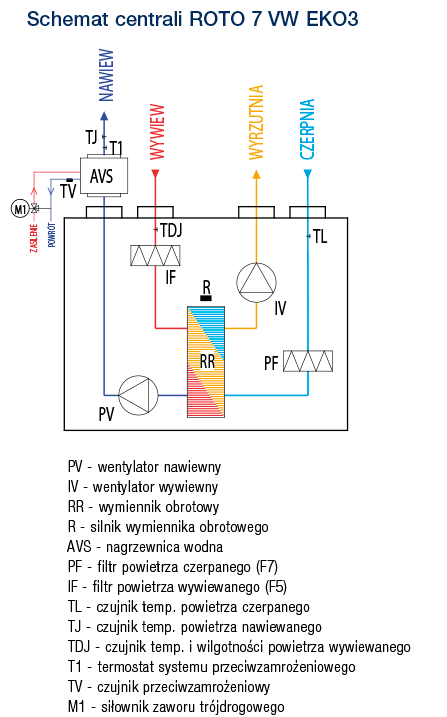

R VENT ROTO 7 VE VW EKO3 04

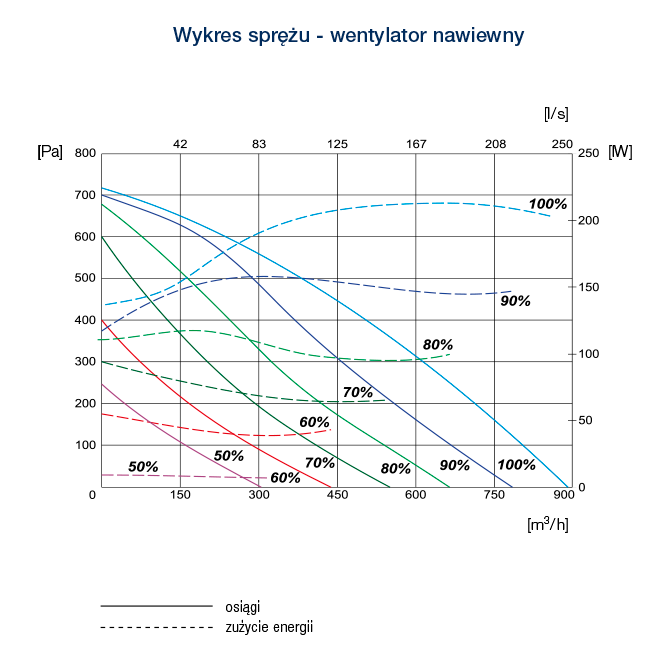

R VENT ROTO 7 VE VW EKO3 05

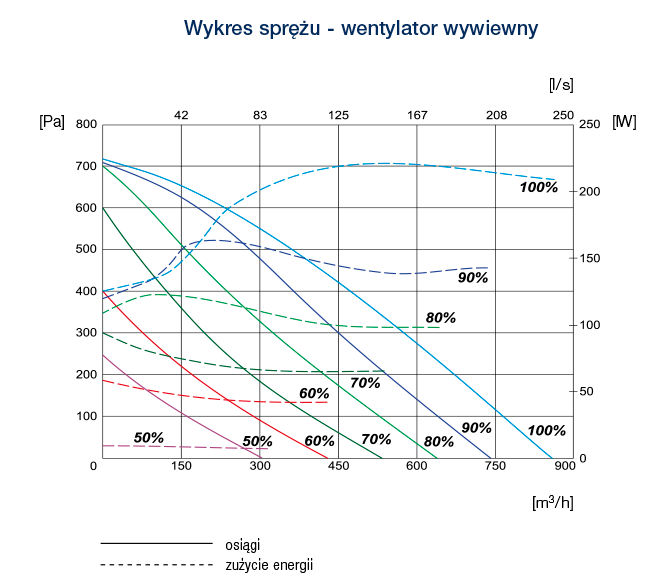

R VENT ROTO 7 VE VW EKO3 07

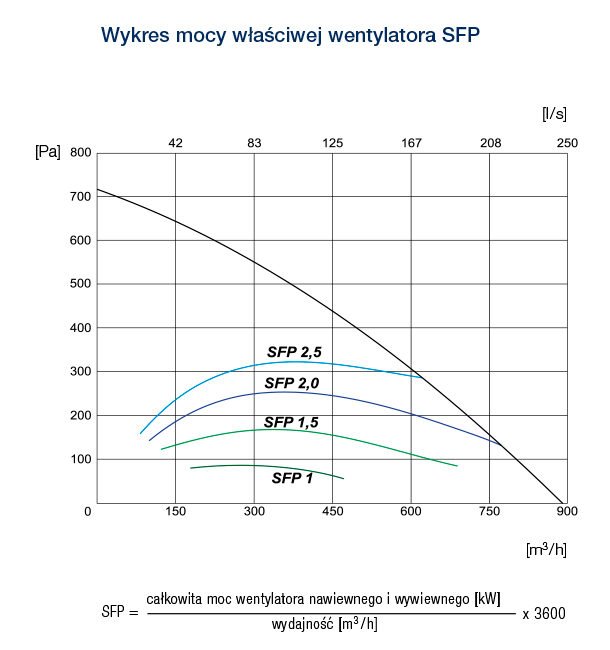

R VENT ROTO 7 VE VW EKO3 06



Tabela poziomu hałasu

ROTO 7 VE EC LWA Całk.
dB(A)
LWA, dB(A)
125 Hz 250 Hz 500 Hz 1 kHz 2 kHz 4 kHz 8 kHz
Poziom dźwięku w kanale nawiewnym 76 67 69 70 69 68 63 62
Poziom dźwięku w kanale wywiewnym 63 52 60 58 47 44 38 35
Poziom dźwięku na zewnątrz podczas pracy urządzenia 55 47 50 49 44 43 39 39
Warunki pracy centrali: 755 m³/h 152 Pa





Dodatkowe wyposażenie centrali

  • czujnik ciśnienia 1141
  • czujnik wilgotności kanałowy RKFF-U
  • czujnik CO2 RCO2-F2
  • czujnik CO2 kanałowy KCO2
  • siłownik do przepustnicy zamykającej RS
  • zestaw mieszający do nagrzewnicy wodnej RMG*
  • zawór 3- i 2-drogowy do nagrzewnicy/chłodnicy kanałowej VVP/RVPX*
  • siłownik do zaworów SSB*
  • kanałowa chłodnica wodna AVA
  • kanałowa nagrzewnica wodna AVS*
  • przepustnica zamykająca pod siłownik RPZ

* nie dotyczy centrali R-VENT ROTO 7 VE EKO3
