System dystrybucji powietrza NeoFlex ST

logo neo flex st

Elementy NeoFlex ST stanowią część oferty produktowej systemu NeoFlex.

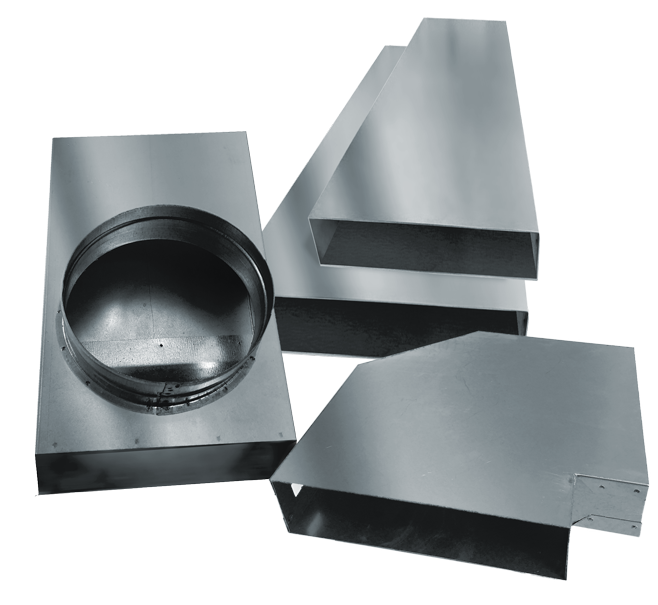

Wszystkie elementy systemu NeoFlex ST wykonane są w całości z blachy stalowej ocynkowanej. W jego skład wchodzą kanały płaskie, podejścia pod anemostat, przejścia stropowe, trójniki, redukcje, kolana, nyple, mufy, rozdzielacze i obejmy.



neo flex st



Kanał płaski NeoFlex ST L1000 w dwóch wymiarach: 50x200 i 50x150

Kanał na całej swojej długości posiada przegrodę wzmacniającą konstrukcję. Zabezpiecza ona kanał przez zgniataniem.



ST 43

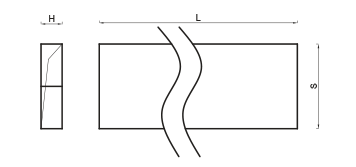

Rysunek wymiarowy kanału stalowego płaskiego NeoFlex ST.



Wymiary [mm]            L                        S                      H
  1000    200  50
kod produktu DPP01_200_50
         1000            150           50
kod produktu DPP01_150_50





Podejścia pod anemostat NeoFlex ST ø125

Końcowy element instalacji wentylacyjnej, w którym montowana jest ramka anemostatu i anemostat.





ST 45

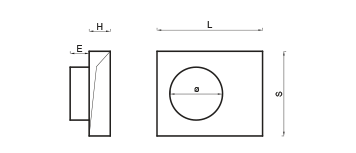

Rysunek wymiarowy podejścia pod anemostat NeoFlex ST.



wymiary [mm]    L      S      H      ø
   E
   250    200   50  125    45
kod produtku DPP16_200_50_1
   250  150  50  125  45
kod produktu DPP16_150_50





Przejście stropowe NeoFlex ST ø125 L330

Stalowy króciec przedłużający podejście pod anemostat montowany w stropie.



ST 47

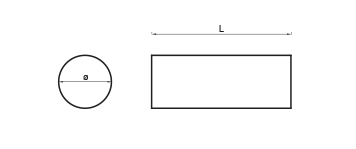

Rysunek wymiarowy przejścia stropowego NeoFlex ST.



wymiary [mm]        L      ø
       330    125
kod produktu XF-TUBE-P125-350





Trójnik NeoFlex ST 45o 50x200/50x200/50x200

Element rozdzielający strumień powietrza.



ST 48

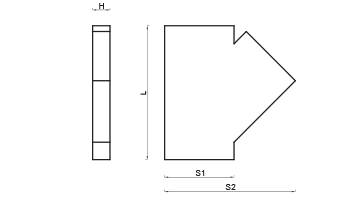

Rysunek wymiarowy trójnika 45o NeoFlex ST.



wymiary [mm]      L          S1          S2           H
  285 200 380 50
kod produktu DPP07_200_50





Redukcja symetrycznaNeoFlex ST  50x200/50x150

Kształtka wentylacyjna zmieniająca przekrój kanału wentylacyjnego.



redukcja symetryczna neo flex st

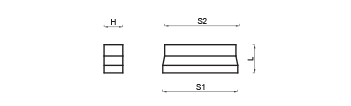

Rysunek wymiarowy redukcji symetrycznej NeoFlex ST.



wymiary [mm]    L    S1
     S2       H
                                         75   200 150 50
kod produktu DPP50_200_50_150





Kolano płaskie NeoFlex ST 90o 50x200*



kolano plaskie noe flex st

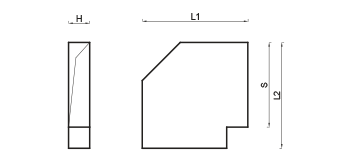

Rysunek wymiarowy kolana płaskiego 90o NeoFlex ST.



wymiary [mm]     L1      L1      S      H
  250 250 200 50
kod produktu DPP05_200_50





Kolano płaskie NeoFlex ST 45o 50x200*

.

 ST 51

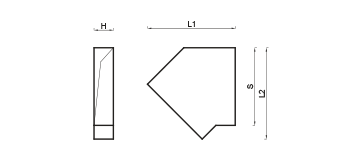

Rysunek wymiarowy kolana płaskiego 45o NeoFlex ST.



wymiary [mm]    L1      L2     S      H
  230 235 200 50
kod produktu DPP04_200_50

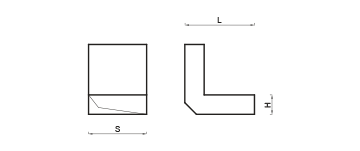

Kolano pionowe NeoFlex ST 90o 50x200*



ST 52

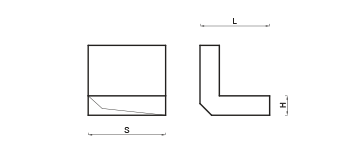

Rysunek wymiarowy kolana pionowego 90o NeoFlex ST.



wymiary [mm]    L      S      H
  180 200 50
kod produktu DPP03_200_50





Kolano płaskie NeoFlex ST 90o 50x150*



kolano plaskie neo flex 90 stopni

Rysunek wymiarowy kolana płaskiego 90o NeoFlex ST.





wymiary [mm] L1 L2 S H
     200      200      150      50
kod produktu DPP05_150_50





Kolano płaskie NeoFlex ST 45o 50x150*



kolano plaskie 45 stopni neo flex

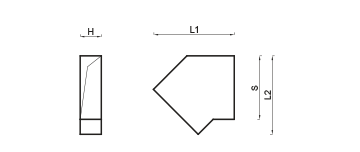

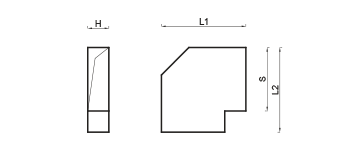

Rysunek wymiarowy kolana płaskiego 45o NeoFlex ST.



wymiary [mm]    L1      L2      S      H
  190 185 150 50
kod produktu DPP04_150_50





Kolano pionowe NeoFlex ST 90o 50x150*



kolano pionowe 90 stopni neo flex st

Rysunek wymiarowy kolana pionowego 90o NeoFlex ST.



wymiary [mm] L S H
     180      150      50
kod produktu DPP03_150_50



Nypel NeoFlex ST 50x200

Służy do łączenia kanałów.

nypel systemu neo flex st

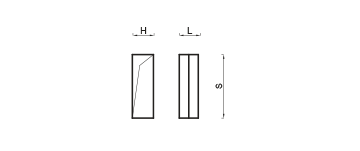

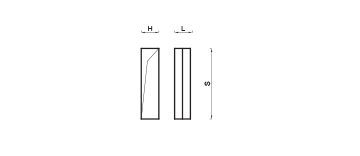

Rysunek wymiarowy nypla NeoFlex ST.



wymiary [mm]    L      S      H
  45 200 50
kod produktu DPP18_200_50





Nypel NeoFlex ST 50x150

Służy do łączenia kanałów.



nypel neo flex st

Rysunek wymiarowy nypla NeoFlex ST.





wymiary [mm] L S H
  45 150 50
kod produktu DPP18_150_50





Mufa NeoFlex ST 50x200

Służy do łączenia ze sobą kształtek.



mufa neo flex st

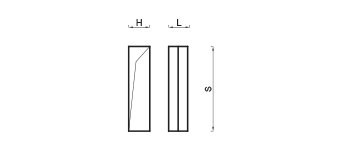

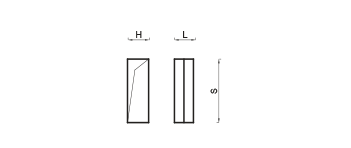

Rysunek wymiarowy mufy NeoFlex ST.



wymiary [mm] L S H
     45      200      50
kod produktu DPP20_200_50





Mufa NeoFlex ST 50x150

Służy do łączenia ze sobą kształtek.



mufa neo flex st 50x150

Rysunek wymiarowy mufy NeoFlex ST.



Obejma NeoFlex ST 50x200 i 50x150

Służy do mocowania kanałów.

 obejma neo flex st

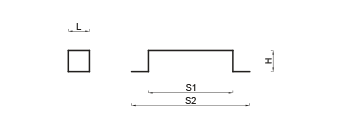

 Rysunek wymiarowy obejmy NeoFlex ST.



wymiary [mm]       L        S1        S2         H
  50 202 282 51
kod produktu DPP19_200_50
  50 152 192 51
kod produktu DPP19_150_50





Rozdzielacz 1-kierunkowy NeoFlex ST z 3 przyłączeniami 50x200/ø125

Rozdzielacz posiada dwa otwory pod montaż króćca okrągłego. W zależnosci od pasującego ułożenia, jeden otwór należy zaślepić (króciec i zaślepka znajdują się na wyposażeniu rozdzielacza).



rozdzielacz neo flex st

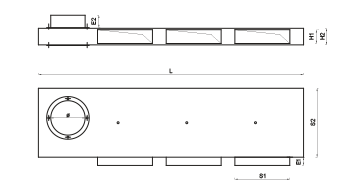

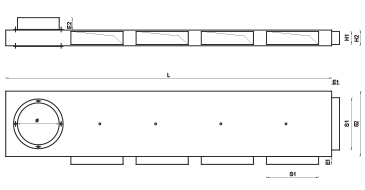

Rysunek wymiarowy rozdzielacza 1-kierunkowego NeoFlex ST z 3 przyłączeniami 50x200/fi125.





wymiary [mm]      L          S1          S2       E1          E2        H1         H2         ø
  1250 200 250 30 45 50 60 160
kod produktu DPP17_2_75





Rozdzielacz 2-kierunkowy NeoFlex ST z 5 przyłączeniami 50x200/ø160

Rozdzielacz posiada dwa otwory pod montaż króćca okrągłego. W zależnosci od pasującego ułożenia, jeden otwór należy zaślepić (króciec i zaślepka znajdują się na wyposażeniu rozdzielacza).



rozdzielacz 2 kierunkowy neo flex st

Rysunek wymiarowy rozdzielacza 2-kierunkowego NeoFlex ST z 3 przyłączeniami 50x200/fi125.



wymiary [mm]     L        S1        S2        E1        E2        H1        H2        ø
  965 200 250 30 45 50 60 125
kod produktu DPP17_2_5





Przejście do elementu NeoFlex 2x75/50x200

Służy do połączenia systemu NeoFlex lub NeoFlex PE z systemem NeoFlex ST (nietypowe rozwiązanie podejścia do anemostatu).



przejscie do elementu neo flex st

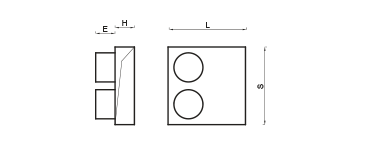

Rysunek wymiarowy przejściado elementu NeoFlex.



wymiary [mm] L S  E    H
     200      200     50      50
kod produktu DPP17_2_75_50_200





* Element na zamówienie - czas oczekiwania do 2 tygodni.
