Oferta

Kolektory

R-VENT Flex 63

Kolektor 12 x 63/ Ø180 kąt 90° h = 80 mm

Super płaski - o wysokości 80 mm-  kolektor do rozdzielenia strumienia powietrza. Wyposażony w 12 króćców o średnicy 63 mm z podejściem przewodu głównego o średnicy 180 mm. Przyłącze pod kątem 90° z możliwością zamiany średnicy podejścia przewodu głównego ze 180 mm na 160 lub 125 mm.  W komplecie uszczelki i zaślepki (do zaślepienia niewykorzystanych króćców o średnicy 63 mm).



kolektor Ø18012 x 63 kąt 90 h80 mm Halve-verdeler 12x63mm tuit180www



Kod produktu Nazwa
XF-TUBE-63V12ZA R-vent flex 63 kolektor Ø180/12 x 63 kąt 90° h=80 mm



 Straty ciśnienia

    Instalacja nawiewna   Instalacja wywiewna
Przepływ powietrza
[m³/h]
Ilośc wykorzystanych przyłączy Strata ciśnienia
[Pa]
Ilośc wykorzystanych przyłączy Strata ciśnienia
[Pa]
25 1 1 1 1
50 2 2 2 2

75

3 3 3

3

100

4 4 4 4

125

5 5 5 5

150

6 6 6 5

175

7 7 7 6

200

8 8 8 7

225

9 9 9 8

250

10 10 10 9

275

11 11 11 10

300

12 11 12 10

 Podane w tabeli straty ciśnienia nie uwzględniają strat na anemostacie.

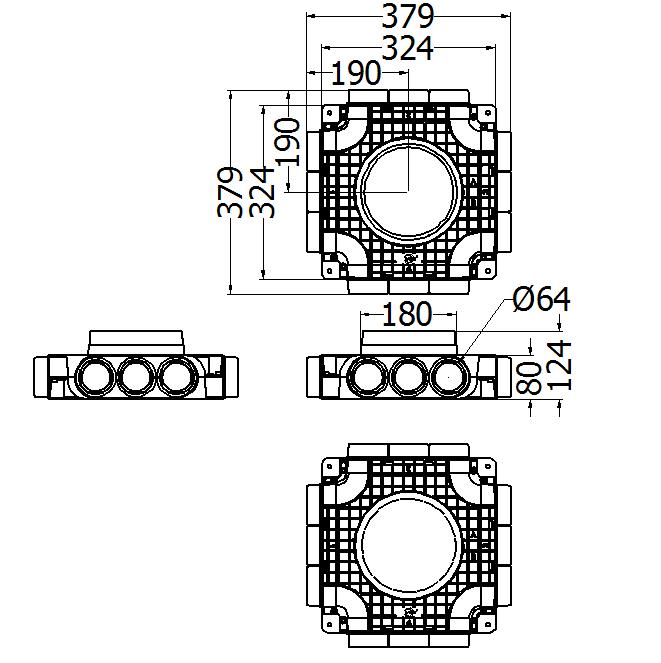

KOLEKTOR 12X63  180 KĄT 90 H80mm - wymiary 25-06-2013

Kolektor 18 x 63 Ø180 kąt 180° h = 100 mm

Płaski - o wysokości 100 mm - kolektor do rozdzielenia strumieni powietrza. Kolektor wyposażony jest w 18 króćców o średnicy 63 mm z podejściem przewodu głównego o średnicy 180 mm. W komplecie uszczelki i zaślepki (do zaślepienia niewykorzystanych króćców o średnicy 63 mm).

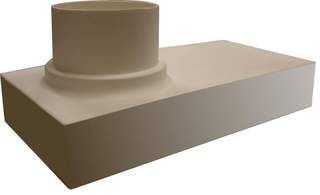

R-vent flex 63 kolektor 18x63 Ø180 kąt 180 h100mm www



Kod produktu Nazwa
XF-TUBE-63V18OA R-vent flex 63 kolektor 18x63 Ø180 kąt 180° h=100 mm

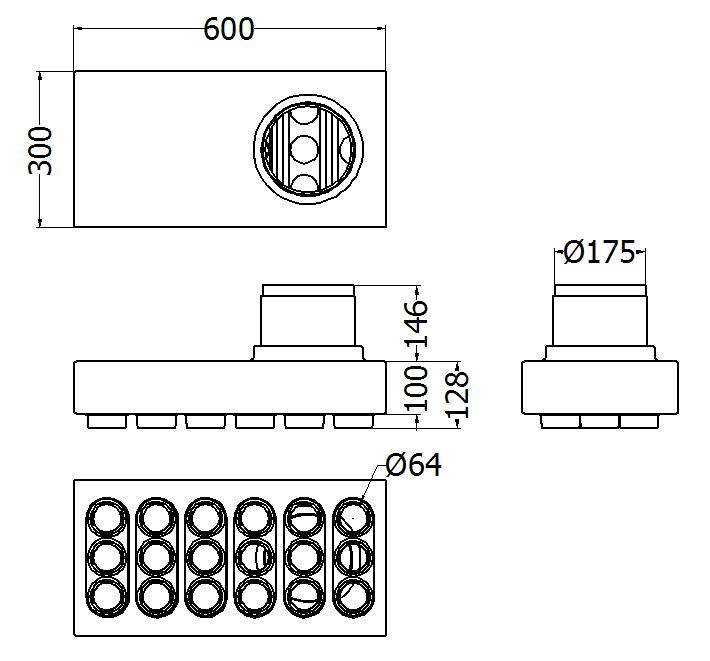

KOLEKTOR 18X63   KĄT 180 H100mm wymiary 25-06-2013

Kolektor 18 x 63/Ø180 kąt 90° h = 80 mm



Super płaski - o wysokości zaledwie 80 mm - kolektor do rozdzielenia strumienia powietrza. Wyposażony jest w 18 króćców o średnicy 63 mm z podejściem przewodu głównego o średnicy 180 mm (przyłącze pod kątem 90° z możliwością zamiany średnicy podejścia przewodu głównego ze 180 mm na 160 lub 125 mm).




Hoofdverdeelbox 63 180mm


W komplecie uszczelki i zaślepki (do zaślepienia niewykorzystanych króćców o średnicy 63 mm).



Kod produktu Nazwa
XF-TUBE-63V18ZAI R-vent flex 63 kolektor 18x63/Ø180 kąt 90° h=80 mm



 Straty ciśnienia

    Instalacja nawiewna   Instalacja wywiewna
Przepływ powietrza
[m³/h]
Ilośc wykorzystanych przyłączy Strata ciśnienia
[Pa]
Ilośc wykorzystanych przyłączy Strata ciśnienia
[Pa]
25 1 1 1 1
50 2 2 2 1

75

3 3 3

2

100

4 4 4 2

125

5 4 5 3

150

6 5 6 3

175

7 6 7 4

200

8 7 8 4

225

9 7 9 4

250

10 8 10 5

275

11 9 11 5

300

12 10 12 6

325

13 11 13 6

350

14 11 14 7

375

15 12 15 7

400

16 13 16 8

425

17 14 17 8

450

18 14 18 8

 Podane w tabeli straty ciśnienia nie uwzględniają strat na anemostacie.

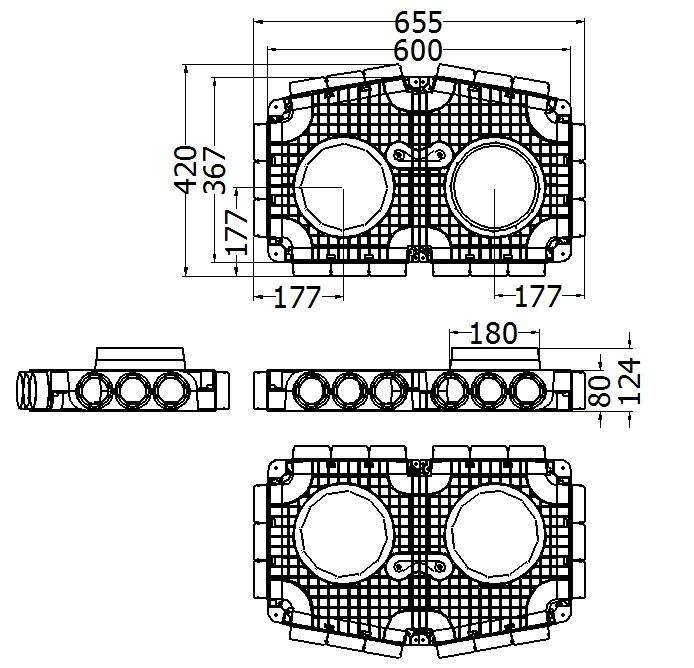

KOLEKTOR 18X63  o180 KĄT 90 H80mm - wymiary 25-06-2013

Kolektor 9 x 63/Ø180 kąt 180° h = 100 mm

Płaski - o wysokości 100 mm - kolektor do rozdzielenia strumienia powietrza. Wyposażony jest w 9 króćców o śrenicy 63 mm z podejściem przewodu głównego o średnicy 180 mm. W komplecie uszczelki i zaślepki (do zaślepienia niewykorzystanych króćców o średnicy 63 mm).



kolektor 9x63mm fi 180 kat 180 h-100mm small small small





Kod produktu Nazwa
XF-TUBE-63V12OA R-vent flex 63 kolektor 9x63/Ø180 kąt 180° h=100mm

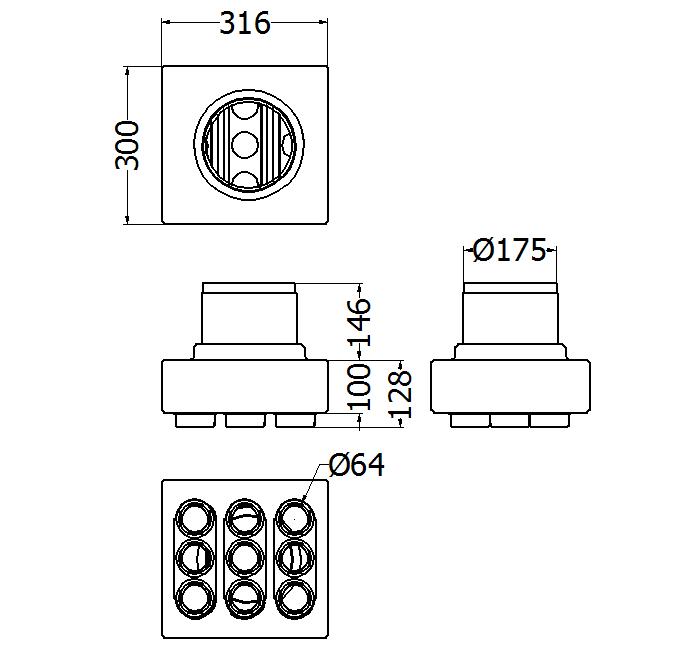

KOLEKTOR 9X63    180 KĄT 180 H100mm - wymiary 25-06-2013

R-VENT Flex 90

Kolektor 4 x 90/Ø180 kąt 90° h = 80 mm

Super płaski - o wysokości 80 m kolektor do rozdzielania strumienia powietrza. Kolektor wyposażony jest w 4 króćce o średnicy 90 mm z podejściem przewodu głównego o średnicy 180 mm (przyłącze pod kątem 90° z możliwością zamiany średnicy podejścia przewodu głównego ze 180 mm na 160 lub 125 mm). W komplecie uszczelki i zaślepki (do zaślepienia niewykorzystanych króćców o średnicy 90 mm).



kolektor 4x90Ø180 kąt 90 h80mm Halve-verdeler 4x90mm tuit160www





Kod produktu Nazwa
XF-TUBE-90V4ZA R-vent flex 90 kolektor 4x90/Ø180 kąt 90° h=80 mm



 Straty ciśnienia

    Instalacja nawiewna   Instalacja wywiewna
Przepływ powietrza
[m³/h]
Ilośc wykorzystanych przyłączy Strata ciśnienia
[Pa]
Ilośc wykorzystanych przyłączy Strata ciśnienia
[Pa]
50 1 7 1 7

100

2 13 2 11

150

3 19 3 16

200

4 25 4 22

 Podane w tabeli straty ciśnienia nie uwzględniają strat na anemostacie.

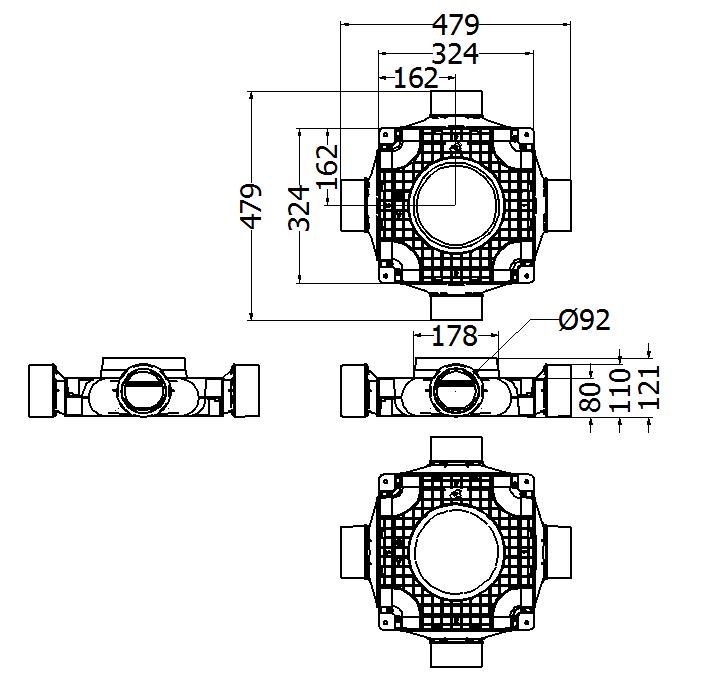

KOLEKTOR 4X90  o180 KĄT 900 H80mm - wymiary 25-06-2013

Kolektor 6 x 90/Ø180 kąt 90° h = 80 mm

Super płaski - o wysokości zaledwie 80 mm - kolektor do rozdzielania strumienia powietrza. Wyposażony jest w 6 króćców o średnicy 90 mm z podejściem przewodu głównego o średnicy 180 mm (przyłącze pod kątem 90° z możliwością zamiany średnicy podejścia przewodu głównego ze 180 mm na 160 lub 125 mm). Wkomplecie uszczelki i zaślepki (do zaślepienia niewykorzystanych króćców średnicy 63 mm).

kolektor 6x90fi 180 kat 90 h  80 1114966www



Kod produktu Nazwa
XF-TUBE-90V6ZAI R-vent flex 90 kolektor 6x90/Ø180 kąt 90° h=80mm



 Straty ciśnienia

    Instalacja nawiewna   Instalacja wywiewna
Przepływ powietrza
[m³/h]
Ilośc wykorzystanych przyłączy Strata ciśnienia
[Pa]
Ilośc wykorzystanych przyłączy Strata ciśnienia
[Pa]
50 1 3 1 3

100

2 5 2 5

150

3 8 3 8

200

4 10 4 9

250

5 13 5 11

300

6 15 6 12

 Podane w tabeli straty ciśnienia nie uwzględniają strat na anemostacie.

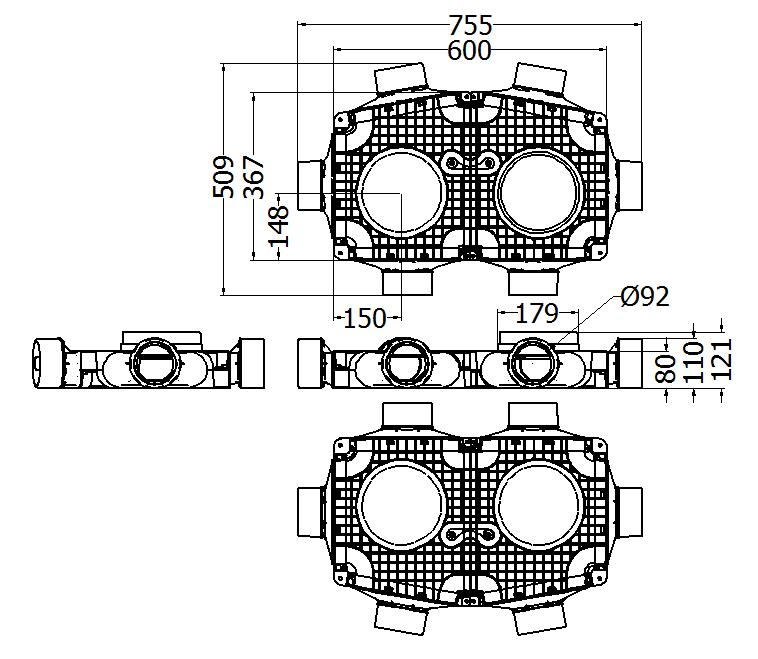

KOLEKTOR 6X90  o180 KĄT 90 - wymiary 25-06-2013
