R-VENT ROTO 12 VE/VW EKO3

CentraleCentrale ROTO 12 VE oraz ROTO 12 VW serii EKO3 to urządzenia z obrotowym wymiennikiem ciepła, w wersji pionowej, z wtórną nagrzewnicą elektryczną (wersja VE) i wtórną nagrzewnicą wodną (wersja VW) oraz wentylatorami stałoprądowymi.

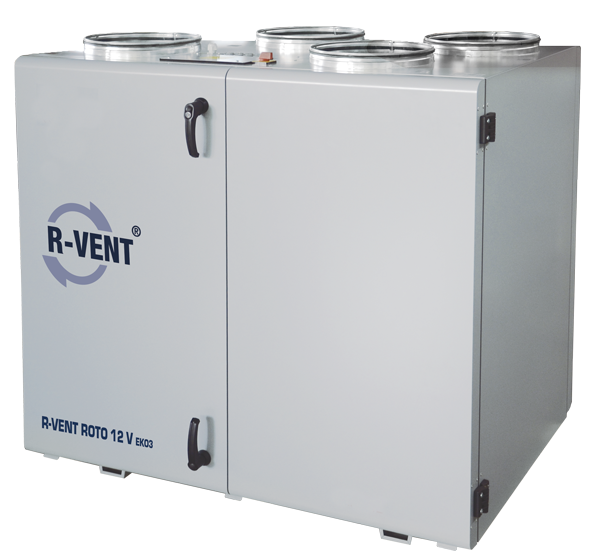

R VENT ROTO 12V EKO3

Dodatkowe wyposażenie centrali

  • czujnik ciśnienia 1141
  • czujnik wilgotności kanałowy RKFF-U
  • czujnik CO2 RCO2-F2
  • czujnik CO2 kanałowy KCO2
  • kanałowa nagrzewnica wodna AVS*
  • kanałowa chłodnica wodna AVA
  • siłownik do zaworów SSB
  • zestaw mieszający do nagrzewnicy wodnej RMG*
  • zawór 3- i 2-drogowy do nagrzewnicy/chłodnicy kanałowej VVP/RVPX
  • przepustnica zamykająca pod siłownik RPZ
  • siłownik do przepustnicy zamykającej RS

* nie dotyczy centrali R-VENT ROTO 12 VE EKO3

Dane techniczne centrali

Parametry Jedn. ROTO 12 VE ROTO 12 VW
Maksymalny pobór prądu [kW/A] 4,87/15,69 0,88/5,85
Nagrzewnica - elektryczna wodna AVS 315
Moc nagrzewnicy [kW] 4,0 dobór ind.
Zasilanie nagrzewnicy [50HzVAC] ~2,400 -
Woda Tzas./Tpowrót [°C] - dobór ind.
Prędkość przepływu [l/s] - dobór ind.
Ciśnienie wody [kPa] - dobór ind.
Kvs zaworu [m³/h]/[l/s] - dobór ind.
Wentylatory EC - napięcie [50HzVAC] ~1,230 ~1,230
Wentylator wywiewny - moc/natężenie [kW/A] 0,408/2,71 0,408/2,71
Wentylator wywiewny - prędkość obrotowa [min-1] 3400 3400
Wydajność centrali na wywiewie przy sprężu 100 Pa [m³/h]/[l/s] 1145/401 1145/401
Wentylator nawiewny - moc/natężenie [kW/A] 0,415/2,81 0,415/2,81
Wentylator nawiewny - prędkość obrotowa [min-1] 3400 3400
Wydajność centrali na nawiewie przy sprężu 100 Pa [m³/h]/[l/s] 1440/400 1440/400
Stopień ochrony wentylatorów - IP-34 IP-34
Wymiennik - sprawność wymiennika* % 74 74
Sterowanie - opcjonalnie - TOP EKO3/P-TOUCH TOP EKO3/P-TOUCH
Filtry - klasa filtracji nawiew/wywiew - F7/F5 F7/F5
Izolacja termiczna [mm] 50 50
Waga [kg] 180 178
Przepływ powietrza w zakresie temperatur** [°C] od -5 do +40 od -5 do +40
Zgodne z dyrektywą ErP   2016; 2018 2016; 2018

* Obliczenia zgodne z EN 13141-7
Dobór ind. - nagrzewnica wodna kanałowa - dobór w zależności od zaprojektowanej wydajności centrali i parametrów czynnika zasilającego. Przeznaczony do pracy wewnątrz budynku.

Karty efektywności energetycznej

Nazwa centrali
wentylacyjnej SWNM
Kod produktu Karta
R-VENT ROTO 12 VE EKO3L RVROTO12VEEKO3L icon pdf karta produktu
R-VENT ROTO 12 VE EKO3R RVROTO12VEEKO3R icon pdf karta produktu
R-VENT ROTO 12 VW EKO3L RVROTO12VWEKO3L icon pdf karta produktu
R-VENT ROTO 12 VW EKO3R RVROTO12VWEKO3R icon pdf karta produktu

Tabela poziomu hałasu

ROTO 12 VE/VW EKO3 LWA Całk. dB(A) LWA, dB(A)
125 Hz 250 Hz 500 Hz 1 kHz 2 kHz 4 kHz 8 kHz
Poziom dźwięku w kanale nawiewnym 78 63 74 71 70 69 64 55
Poziom dźwięku w kanale wywiewnym 67 57 63 56 52 53 51 37
Poziom dźwięku na zewnątrz podczas pracy urządzenia 57 47 54 49 47 49 46 36

Warunki pracy centrali: 1351 m³/h 181 Pa

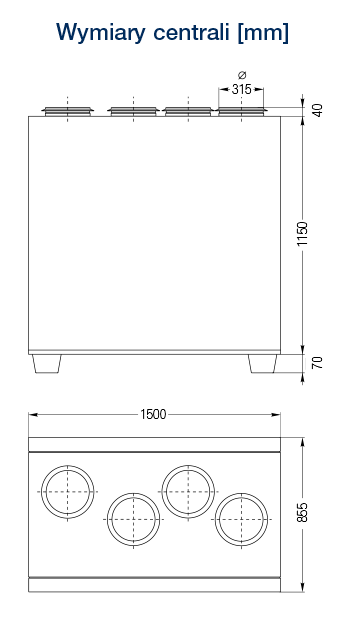

ROTO 12 VE VW EKO3 01

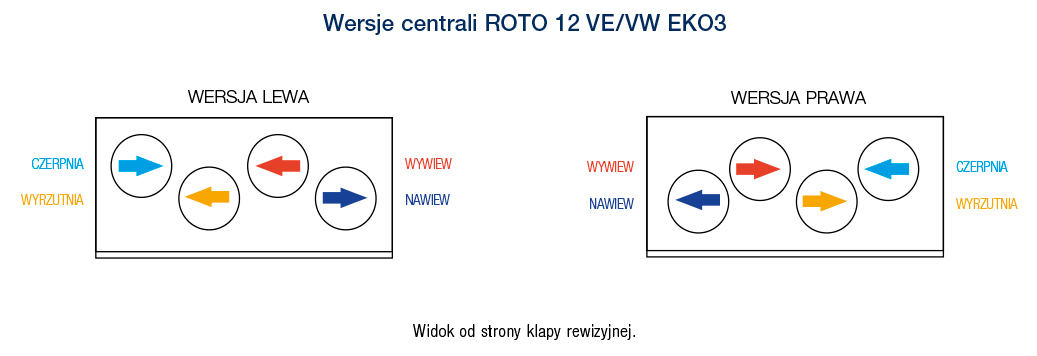

ROTO 12 VE VW EKO3 02

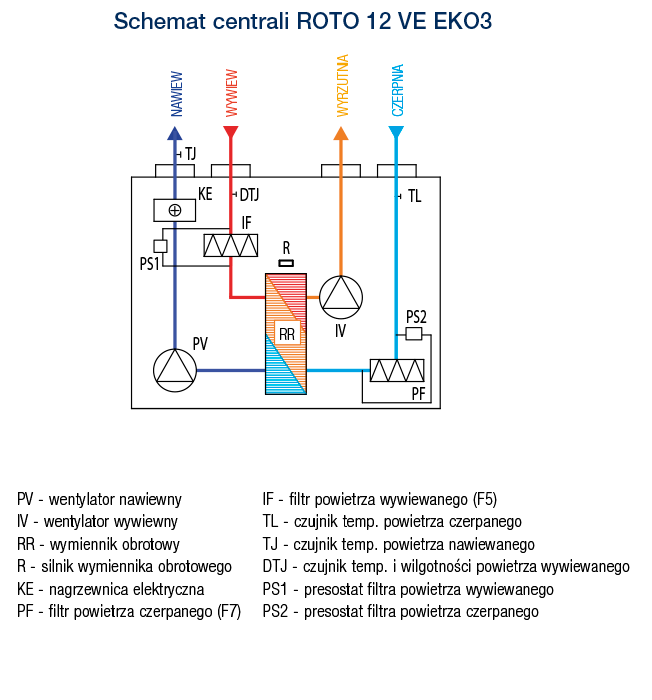

ROTO 12 VE VW EKO3 03

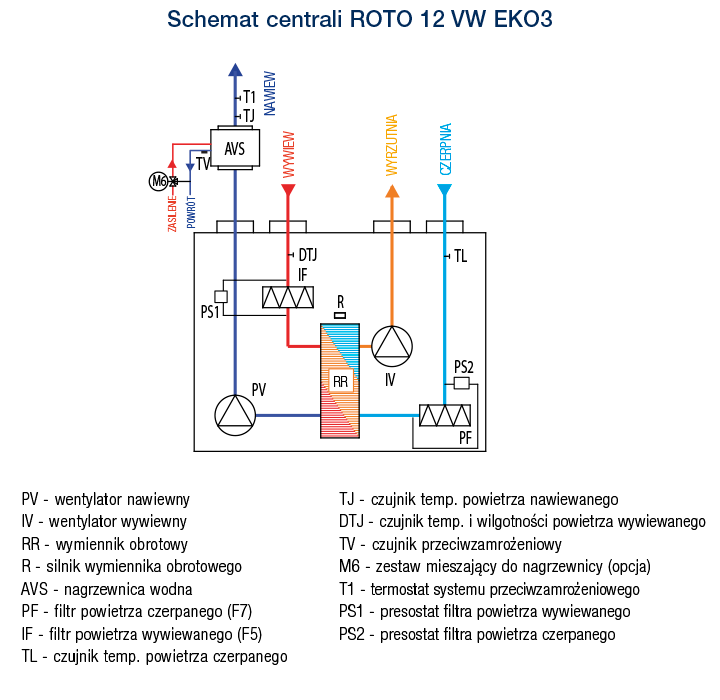

ROTO 12 VE VW EKO3 04

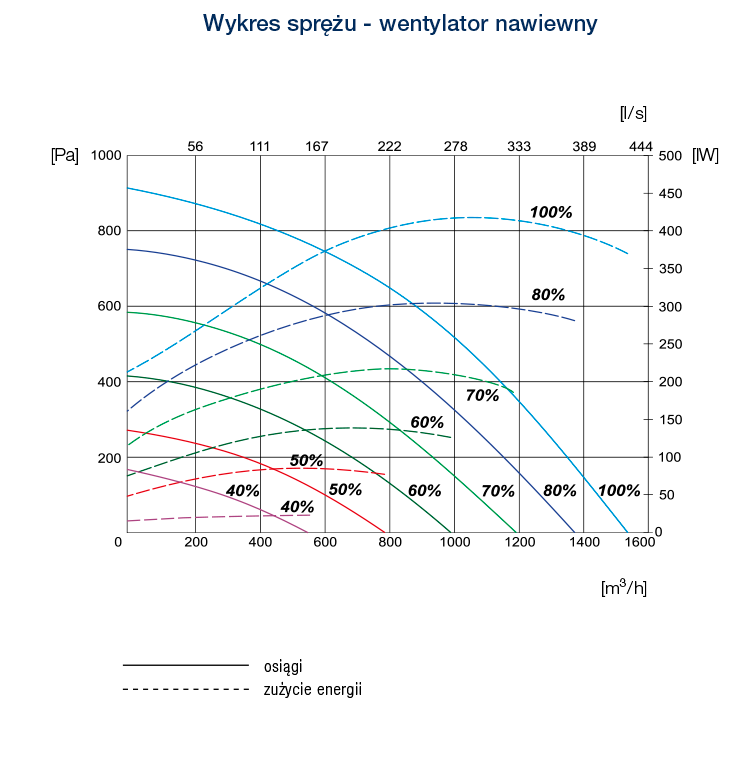

ROTO 12 VE VW EKO3 w 01

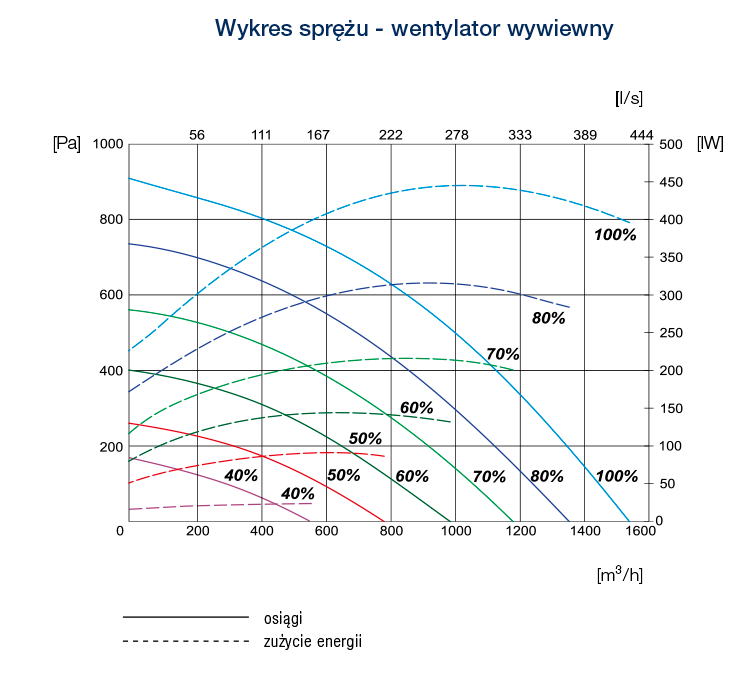

ROTO 12 VE VW EKO3 w 05

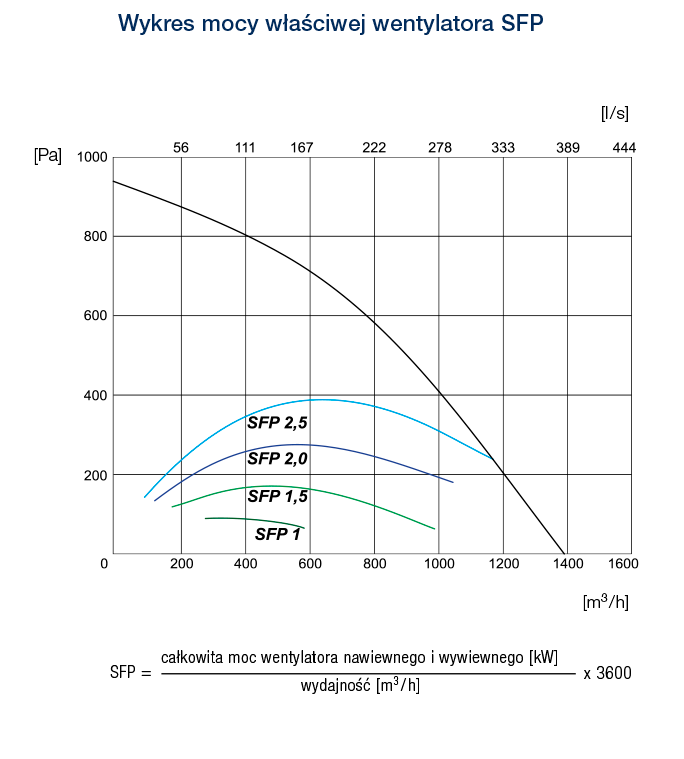

ROTO 12 VE VW EKO3 w 02
