R-VENT ADVANCE 12 VE/VW EKO3

Centrale R-VENT ADVANCE 12 VE oraz R-VENT ADVANCE 12 VW serii EKO3 to urządzenia z przeciwprądowym wymiennikiem ciepła, w wersji pionowej, z wtórną nagrzewnicą elektryczną (wersja VE) lub wtórną nagrzewnicą wodną (wersja VW)  i wentylatorami stałoprądowymi.

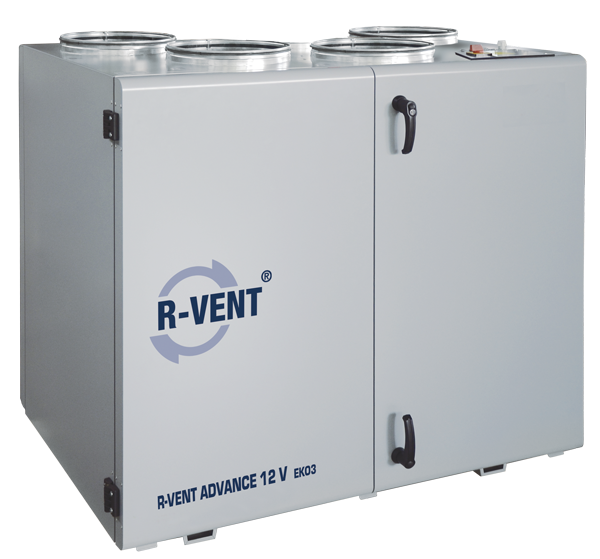

R-VENT-ADVANCE-12V-EKO3

Dane techniczne

  - ADVANCE 12 VE
ADVANCE 12 VW
Maksymalny pobór prądu [kW/A] 2,87/14,60 0,87/6,00
Nagrzewnica - elektryczna wodna AVS 315
Moc nagrzewnicy [kW] 2,0 dobór ind.
Zasilanie nagrzewnicy [50HzVAC] ~1,230 dobór ind.
Woda Tzas./Tpowrót [°C] - dobór ind.
Prędkość przepływu [l/s] - dobór ind.
Ciśnienie wody [kPa] - dobór ind.
Kvs zaworu [m³/h] - dobór ind.
Wentylatory EC - napięcie [50HzVAC] ~1,230 ~1,230
Wentylator wywiewny - moc/natężenie [kW/A] 0,435/2,90 0,435/2,90
Wentylator wywiewny - prędkość obrotowa [min-1] 3400 3400
Wydajność centrali na wywiewie przy sprężu 100 Pa [m³/h]/[l/s] 1310/364 1310/364
Wentylator nawiewny - moc/natężenie [kW/A] 0,430/2,95 0,43/2,95
Wentylator nawiewny - prędkość obrotowa [min-1] 3400 3400
Wydajność centrali na nawiewie przy sprężu 100 Pa [m³/h]/[l/s] 1290/358 1290/358
Stopień ochrony wentylatorów - IP-34 IP-34
Wymiennik - sprawność wymiennika* % 90 90
Sterowanie - opcjonalnie - TOP EKO3/P-TOUCH TOP EKO3/P-TOUCH
Filtry - klasa filtracji nawiew/wywiew - F7/F5 F7/F5
Izolacja termiczna [mm] 50 50
Waga [kg] 152 152
Przepływ powietrza w zakresie temperatur** [°C] od -5 do +40 od -5 do +40
Zgodne z dyrektywą ErP - 2013; 2015 2013; 2015

 * obliczenia zgodne z EN 13141-7

** dla niższych tempertur od rekomendowanych zaleca się użyć nagrzewnicę wstępną w celu zapewnienia zrównoważonej eksploatacji

 Dobór ind. - nagrzewnica wodna kanałowa - dobór w zależności od zaprojektowanej wydajności centrali i parametrów czynnika zasilającego.

Centrala przeznaczona do pracy wewnątrz budynku.



Karty efektywności energetycznej

Nazwa centrali
wentylacyjnej SWNM
Kod produktu

R-VENT ADVANCE 12VE EKO3 L RVADV12VEEKO3L icon pdf karta produktu
R-VENT ADVANCE 12VE EKO3 R RVADV12VEEKO3R icon pdf karta produktu
R-VENT ADVANCE 12VW EKO3 L RVADV12VWEKO3L icon pdf karta produktu
R-VENT ADVANCE 12VW EKO3 R RVADV12VWEKO3R icon pdf karta produktu

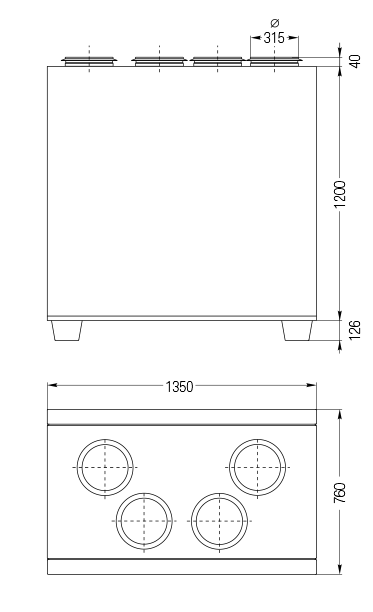

Wymiary centrali R-VENT ADVANCE 12 V

R-VENT-ADVANCE-12V-EKO3-d

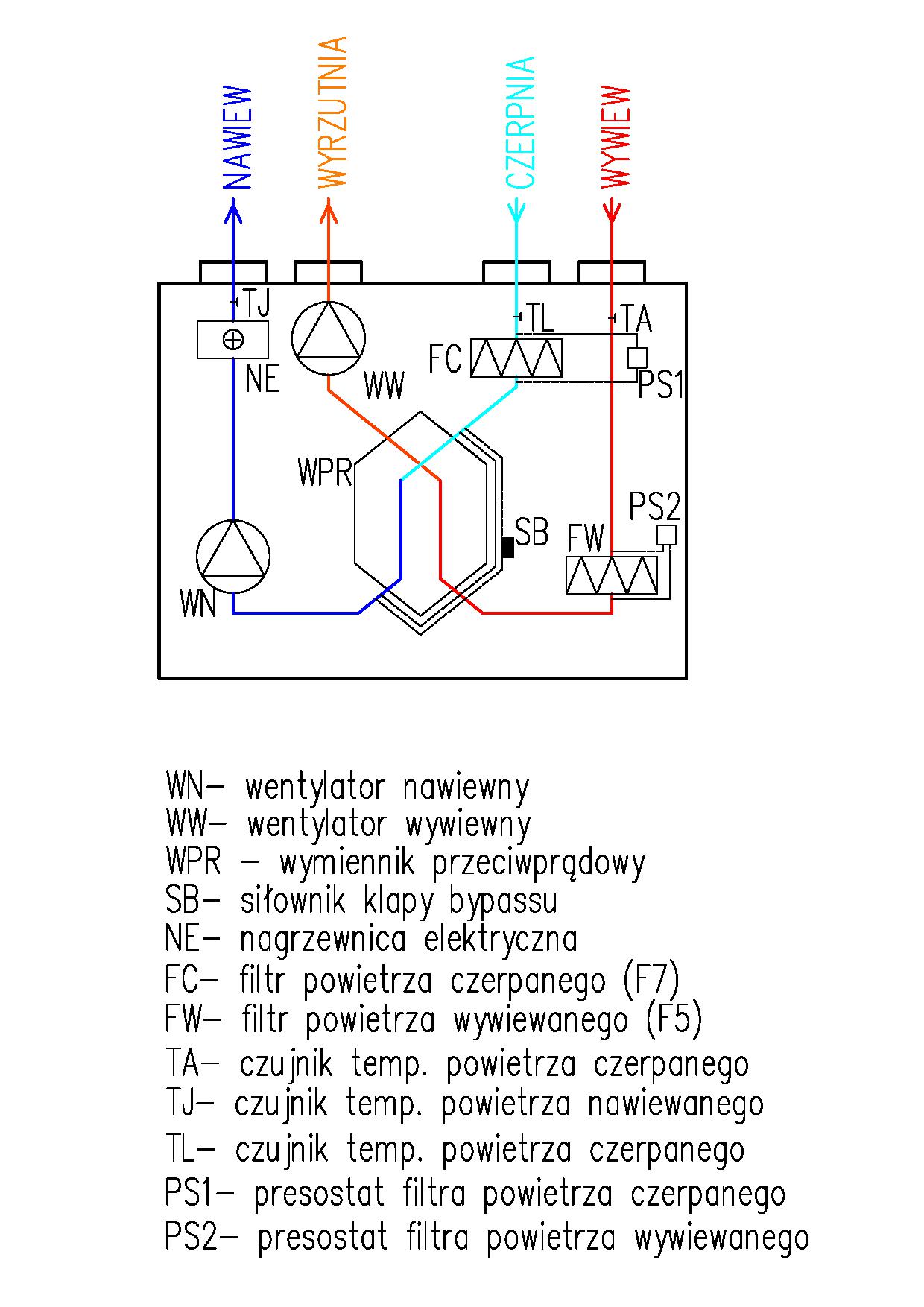

Schemat centrali ADVANCE 12 VE
  Schemat centrali ADVANCE 12 VW
ADVANCE 12VE EKO3   ADVANCE 12VW EKO3

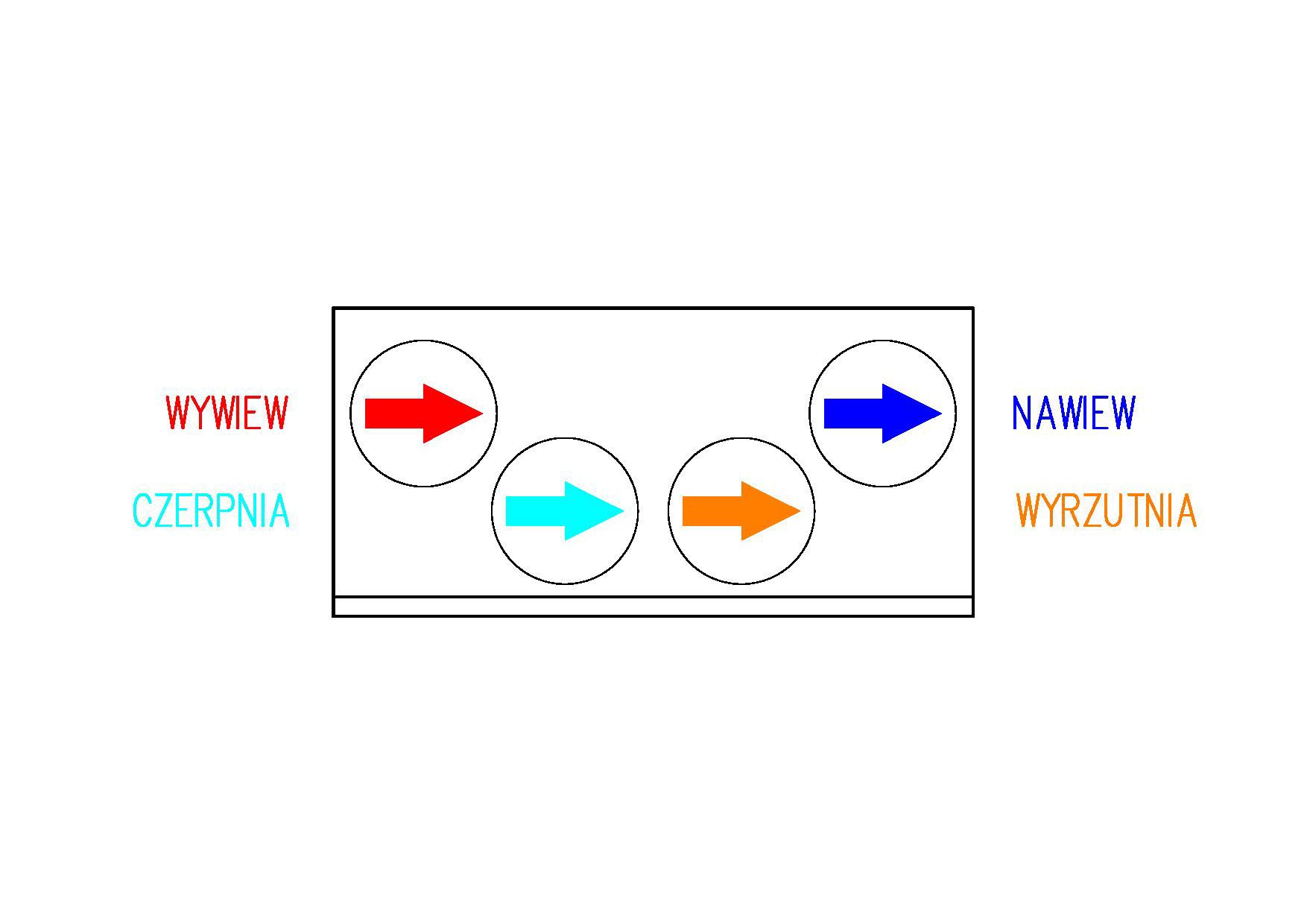

Wersja centrali lewa

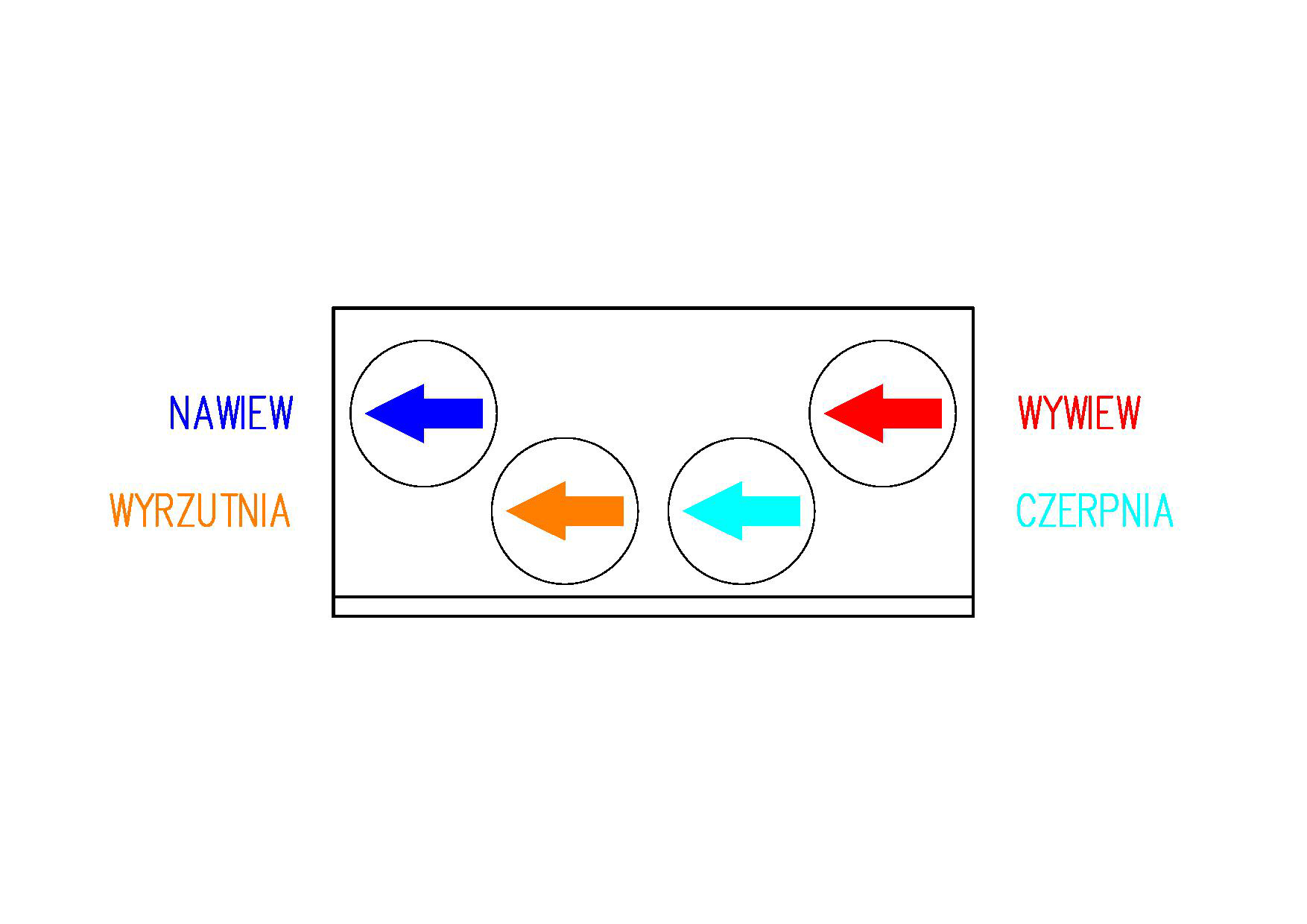

Wersja centrali prawa
Advance 12VEVW EKO3 Lewa Advance 12VEVW EKO3 Prawa

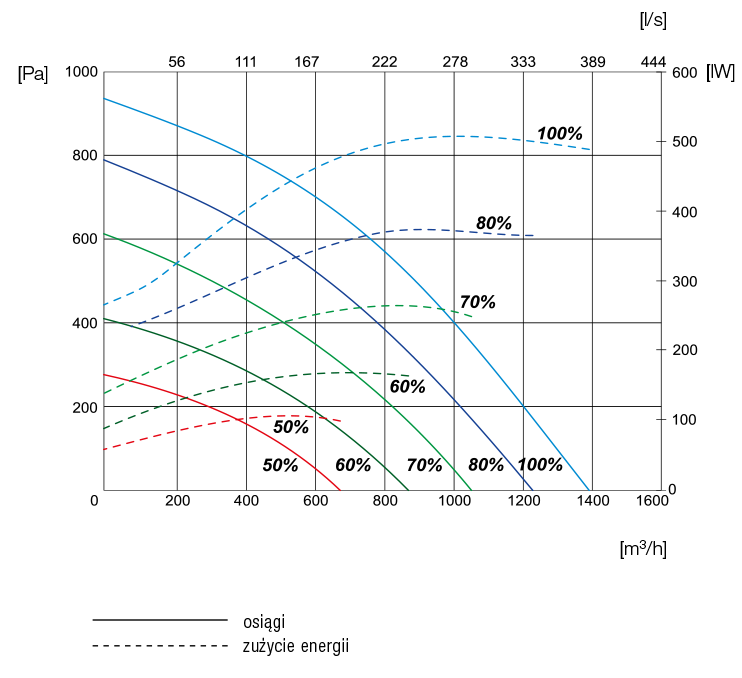

Wykres sprężu - wentylator nawiewny

R-VENT-ADVANCE-12V-EKO3-wsn

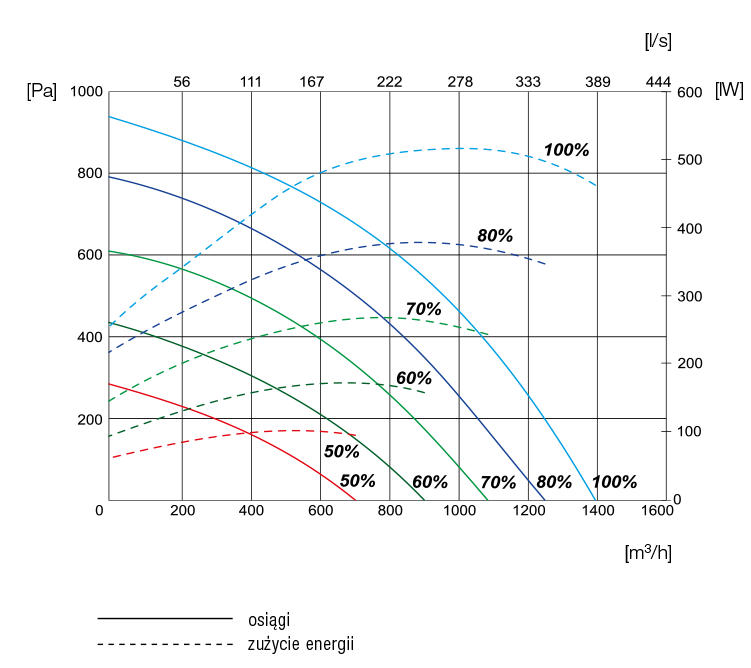

Wykres sprężu - wentylator wywiewny

R-VENT-ADVANCE-12V-EKO3-wsw



Tabela głośności

ADVANCE 12VE/VW EKO3 LWA total
dB(A)
LWAdB(A)
125 Hz 250 Hz 500 Hz 1 kHz 2 kHz 4 kHz 8 kHz
Poziom dźwięku w kanale nawiewnym 79 66 75 73 72 70 67 58
Poziom dźwięku w kanale wywiewnym 68 62 63 64 58 53 48 43
Poziom dźwięku na zewnątrz podczas pracy urządzenia 58 51 52 53 50 49 45 40
Warunki pracy centrali: 1300 m³/h 120 Pa



Tabela doboru akcesoriów wodnej nagrzewnicy wtórnej

   Nagrzewnica           SSB         RMG 80/60o    RMG 60/40oC      VXP 80/60oC     VXP 60/40oC
AVS 315 61 3-0,63-4 3-0,63-4 45.10-0,63 45.10-0,63



Dodatkowe wyposażenie centrali

  • czujnik ciśnienia 1141
  • czujnik CO2 RCO2-F2
  • czujnik CO2 z wyświetlaczem RCO2-D-F2
  • czujnik CO2 kanałowy KCO2
  • kanałowa nagrzewnica wodna AVS*
  • siłownik do zaworów SSB*
  • przepustnica zamykająca pod siłownik RPZ
  • siłownik do przepustnicy zamykającej RS
  • zestaw mieszający do nagrzewnicy wodnej RMG*
  • zawór 3- i 2-drogowy do nagrzewnicy/chłodnicy kanałowej WP/RVPX*
  • kanałowa chłodnica wodna AVA

* nie dotyczy centrali R-VENT ADVANCE 12 VE EKO3
