R-VENT ADVANCE 7 PE/PW EKO3

Centrala R-VENT ADVANCE 7 PE/PW serii EKO3 to urządzenie z przeciwprądowym wymiennikiem ciepła, w wersji podwieszanej, z wtórną nagrzewnicą elektryczną (wersja PE) z trzema różnymi mocami nagrzewnicy (1,2; 3,0; 4,5) lub z nagrzewnicą wodną (wersja PW) i wentylatorami stałoprądowymi. Centrala przeznaczona do pracy wewnątrz budynku.

A
R VENT ADVANCE 7 PE EKO3

Dodatkowe wyposażenie centrali

  • czujnik ciśnienia 1141
  • czujnik wilgotności kanałowy RKFF-U
  • czujnik CO2 RCO2-F2
  • czujnik CO2 kanałowy KCO2
  • przepustnica zamykająca pod siłownik RPZ
  • siłownik do przepustnicy zamykającej RS
  • zestaw mieszający do nagrzewnicy wodnej RMG
  • Zawór 3- i 2-drogowy do nagrzewnicy/chłodnicy kanałowej VVP/RVPX
  • kanałowa chłodnica wodna AVA
  • kanałowa nagrzewnica wodna AVS
  • siłownik do zaworów SSB

Dane techniczne centrali:

ParametrJedn.ADVANCE 7 PEADVANCE 7 PW
Maksymalny pobór prądu [kW/A] 1,66/9,51; 3,46/17,01; 4,96/10,51 0,46/4,01
Nagrzewnica - elektryczna wodna AVS 250
Moc nagrzewnicy [kW] 1,2/3,0/4,5 dobór ind.
Zasilanie nagrzewnicy [50HzVAC] ~1,230 / ~1,230 / ~3,400 dobór ind.
Woda Tzas./Tpowrót [°C] - dobór ind.
Prędkość przepływu [l/s] - dobór ind.
Ciśnienie wody [kPa] - dobór ind.
Kvs zaworu [m³/h]/[l/s] - dobór ind.
Wentylatory EC - napięcie [50HzVAC] ~1,23 ~1,23
Wentylator wywiewny - moc/natężenie [kW/A] 0,218 / 1,90 0,218 / 1,90
Wentylator wywiewny - prędkość obrotowa [min-1] 3380 3380
Wydajność centrali na wywiewie przy sprężu 100 Pa [m³/h]/[l/s] 760 / 211 760 / 211
Wentylator nawiewny - moc/natężenie [kW/A] 0,237 / 2,07 0,237 / 2,07
Wentylator nawiewny - prędkość obrotowa [min-1] 3380 3380
Wydajność centrali na nawiewie przy sprężu 100 Pa [m³/h]/[l/s] 765 / 212 765 / 212
Stopień ochrony wentylatorów - IP-34 IP-34
Wymiennik - sprawność wymiennika* % 90 90
Sterowanie - opcjonalnie - TOP EKO3/P-TOUCH TOP EKO3/P-TOUCH
Filtry - klasa filtracji nawiew/wywiew - F7/F5 F7/F5
Izolacja termiczna [mm] 30 30
Waga [kg] 106 106
Przepływ powietrza w zakresie temperatur** [°C] od -5 do +40 od -5 do +40
Zgodne z dyrektywą ErP - 2016; 2018 2016; 2018

* Obliczenia zgodne z EN 13141-7
** Dla niższych temperatur od rekomendowanych zaleca sie użyć nagrzewnicę wstępną w celu zapewnienia zrównoważonej eksploatacji.

Klasy efektywności energetycznej, etykiety, karty produktu

Nazwa centrali
wentylacyjnej SWNM
Kod produktuKlasa
energetyczna
EtykietaKarta
R-VENT ADVANCE
7 PE EKO3 (1,2)
RVADV7PEEKO3(1) energy label a icon pdf etykieta EU icon pdf karta produktu
R-VENT ADVANCE
7 PE EKO3 (3,0)
RVADV7PEEKO3(3) energy label a icon pdf etykieta EU icon pdf karta produktu
R-VENT ADVANCE
7 PE EKO3 (4,5)
RVADV7PEEKO3(4) energy label a icon pdf etykieta EU icon pdf karta produktu
R-VENT ADVANCE
7 PW EKO3
RVADV7PWEKO3 energy label a icon pdf etykieta EU icon pdf karta produktu

Tabela poziomu hałasu

ADVANCE 7 PE EKO3LWA Całk.
dB(A)
LWA, dB(A)
125 Hz250 Hz500 Hz1 kHz2 kHz4 kHz8 kHz
Poziom dźwięku w kanale nawiewnym 75 64 66 68 70 66 60 59
Poziom dźwięku w kanale wywiewnym 62 53 55 57 56 52 49 45
Poziom dźwięku na zewnątrz podczas pracy urządzenia 56 45 47 50 50 47 43 42

Warunki pracy centrali: 764 m³/h 100 Pa

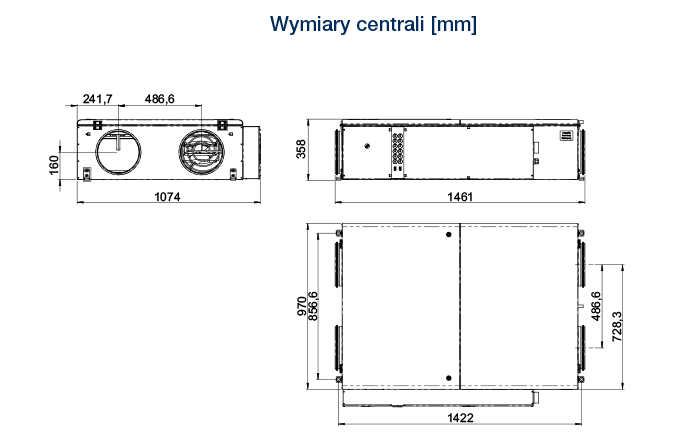

R VENT ADVANCE 7 PE PW EKO3 wymiary

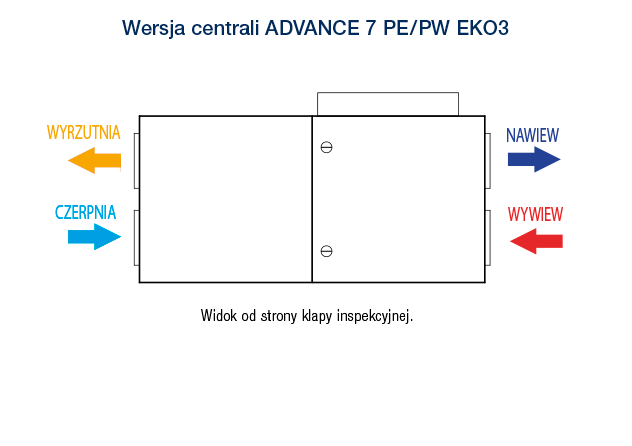

R VENT ADVANCE 7 PE PW EKO3 wersja centrali

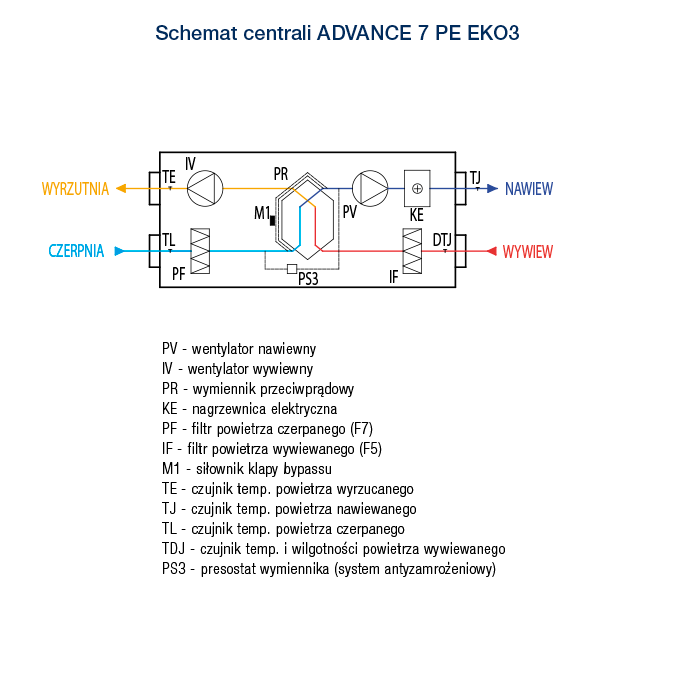

R VENT ADVANCE 7 PE EKO3 schemat

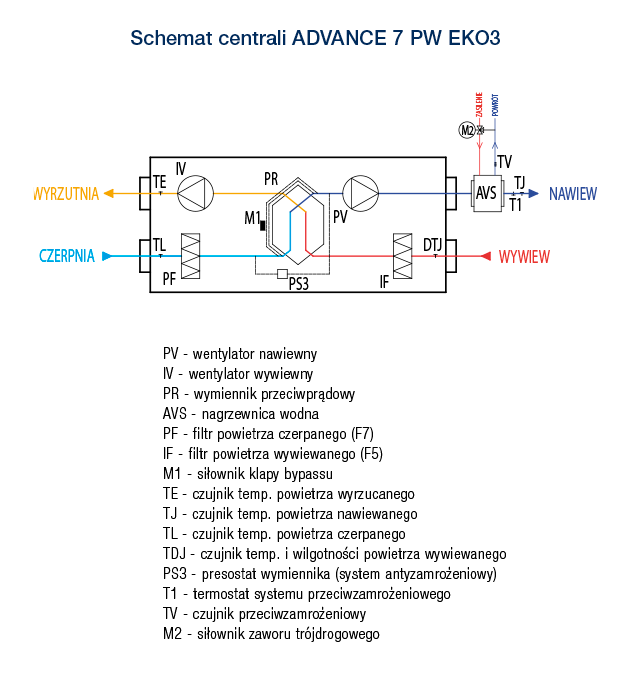

R VENT ADVANCE 7 PW EKO3 SCHEMAT

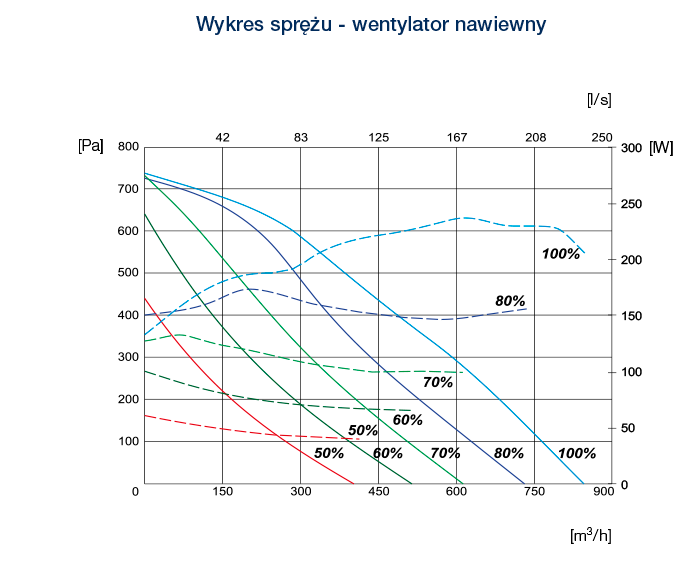

R VENT ADVANCE 7 PE PW EKO3 wykres sprezu went nawiewny

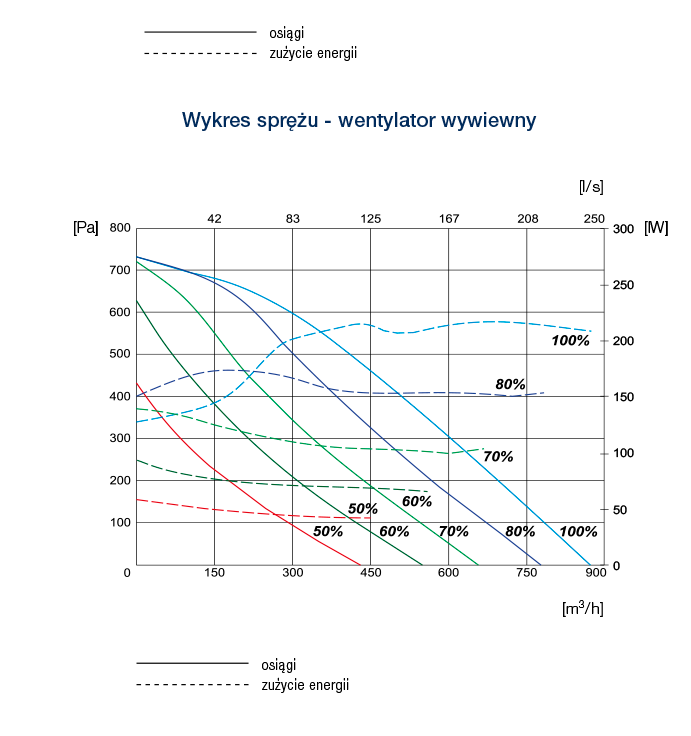

R VENT ADVANCE 7 PE PW EKO3 wykres sprezu went wywiewny

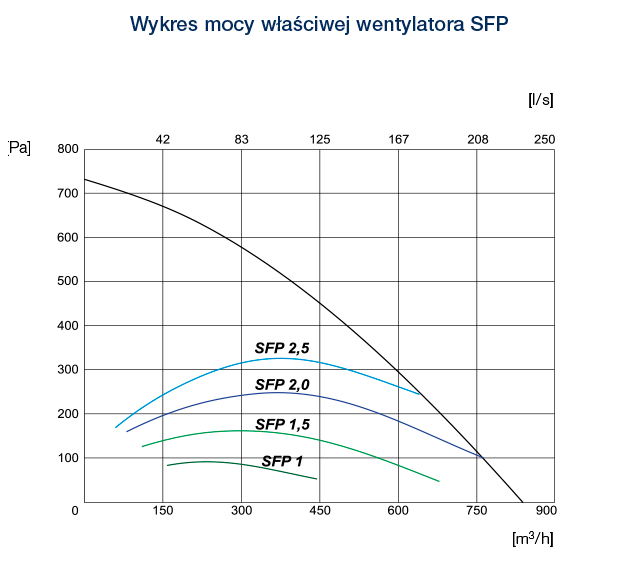

R VENT ADVANCE 7 PE PW EKO3 wykres mocy wlasciwej
