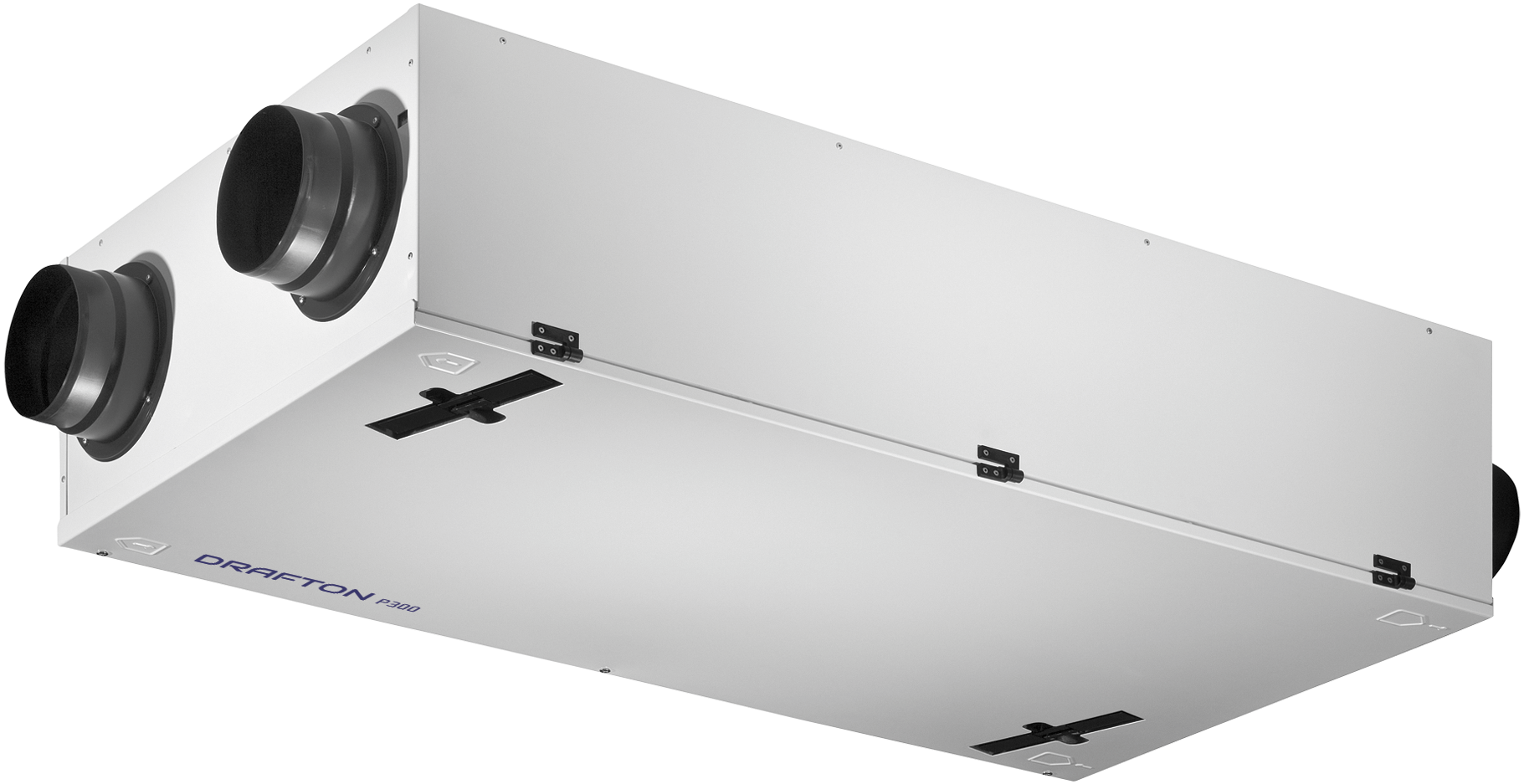

DRAFTON P300
Rekuperator DRAFTON P300 jest centralą wentylacyjną nawiewno-wywiewną z funkcją odzysku ciepła o wysokiej sprawność 95%. Jego maksymalna wydajność wynosi 300 m3/h.
Funkcje centrali DRAFTON P300
- wydatki powietrza bezstopniowo regulowane za pomocą panelu sterowania
- sygnalizacja zabrudzenia filtra na urządzeniu
- inteligentny system ochrony przeciwzamrożeniowej wymiennika ciepła gwarantujący płynne i optymalne działanie centrali nawet przy niskich temperaturach zewnętrznych
- nagrzewnica elektryczna wstępna aktywowana w miarę potrzeby
- niski poziom hałasu
- automatyczny bypass
- stała kontrola przepływu powietrza
- niskie zużycie energii
- wysoka wydajność
Urządzenie DRAFTON P300 jest dostępne w dwóch wersjach
- DRAFTON P300
- DRAFTON P300+
Urządzenie DRAFTON P może zostać zamontowane na ścianie lub na suficie za pomocą dostarczonych wsporników do zawieszenia.

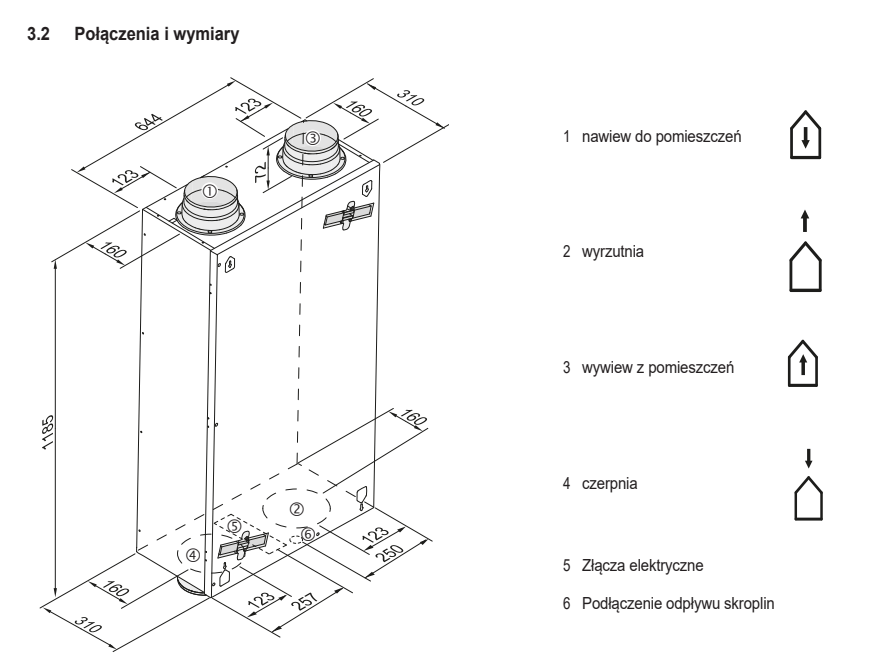

Informacje na temat poprawnego podłączenia przewodów oraz ich wymiarów znajdują się w Instrukcji montażu.
Uwaga: Podczas zamawiania urządzenia zawsze należy określić jego poprawną wersję, ponieważ późniejsza zamiana na inną wersję nie jest możliwa.
Centrala DRAFTON P jest dostarczana w stanie gotowym do podłączenia do zasilania za pomocą wtyczki 230 V. Standardowo urządzenie nie jest wyposażone w sterownik do jego obsługi. Do jego obsługi należy zamówić sterownik 4-stopniowy lub sterownik R-Control. Jeśli zamiast sterownika R-Control do obsługi centrali podłączony zostanie sterownik 4-stopniowy, to ustawienia można zmieniać wyłącznie za pomocą laptopa!
Możliwe jest też podłączenie kombinacji R-Control i sterownika 4-stopniowego.
Centrala fabrycznie jest wyposażona w dwa filtry o podstaowej klasie filtracji G4 ISO Coarse 60%. Jednostkę można także wyposażyć w filtr o podwyższonej klasie filtracji F7. Kupisz go tutaj
Informacje techniczne
| DRAFTON P300 | |||||
|---|---|---|---|---|---|
| Napięcie zasilania [V/Hz] | 230/50 | ||||
| Klasa ochrony | IP30 | ||||
| Wymiary (szer. x wys. x gł.) [mm] | 1185 x 644 x 310 | ||||
| Średnica przewodu [mm] | Ø150 / Ø160 | ||||
| Zewnętrzna średnica odpływu skroplin [“] | 3/4 | ||||
| Waga [kg] | 37 | ||||
| Klasa filtra | ISO Coarse 60% (G4) | ||||
| Ustawienia wentylatora (fabryczne) - Sterownik R-Control | 1 | 2 | 3 | 4 | Max. |
| Ustawienia wentylatora (fabryczne) - Sterownik 4-stopniowy | Min. | 1 | 2 | 3 | Max. |
| Wydajność wentylacji [m3/h] | 50 | 100 | 150 | 225 | 300 |
| Dopuszczalny opór instalacji [Pa] | 3-6 | 11-26 | 25-58 | 26-129 | 100-230 |
| Pobór mocy (bez nagrzewnicy wstępnej) [W] | 8,7-9,1 | 14,9-16,3 | 25,7-31,7 | 57,8-77,8 | 116,1-162,9 |
| Prąd znamionowy (bez opcjonalnej nagrzewnicy wstępnej) [A] | 0,1 | 0,15-0,17 | 0,25-0,29 | 0,50-0,66 | 0,95-1,34 |
| Prąd znamionowy (bez nagrzewnicy wstępnej) [A] | 6 | ||||
| Cos φ | 0,39 | 0,42 | 0,45-0,47 | 0,50-0,51 | 0,53 |
Moc akustyczna DRAFTON P150 - poziom Lw (A)
| Wydajność wentylacji [m3/h] | 100 | 150 | 225 | 300 | ||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Ciśnienie statyczne [Pa] | 17 | 40 | 38 | 80 | 84 | 100 | 160 | 150 | 178 | |
| Emisja z obudowy [dB(A)] | 29 | 30 | 37 | 40 | 46 | 46 | 47 | 53 | 53 | |
| Kanał wywiewny [dB(A)] | 32 | 32 | 41 | 43 | 49 | 49 | 50 | 55 | 55 | |
| Kanał nawiewny [dB(A)] | 43 | 44 | 51 | 53 | 60 | 61 | 62 | 69 | 68 | |
