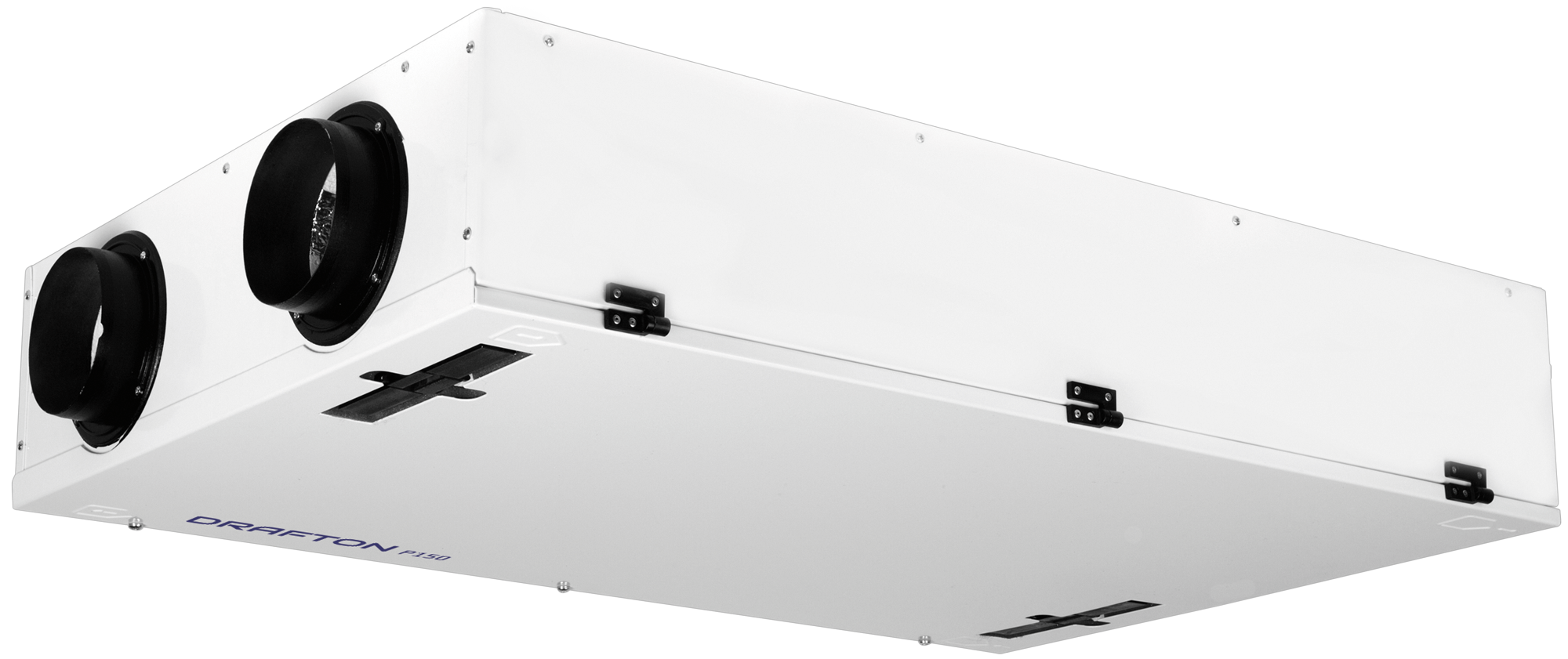

DRAFTON P150
Rekuperator DRAFTON P150 jest centralą wentylacyjną nawiewno-wywiewna z funkcją odzysku ciepła o wysokiej sprawność 95%.
Jej maksymalna wydajność wynosi 300 m3/h.
Najważniejsze funkcje centrali DRAFTON P150
- wydatki powietrza bezstopniowo regulowane za pomocą panelu sterowania
- sygnalizacja zabrudzenia filtra na urządzeniu
- inteligentny system ochrony przeciwzamrożeniowej wymiennika ciepła gwarantujący działanie urządzenia w optymalnym zakresie nawet przy niskich
temperaturach zewnętrznych - aktywacja wstępnej nagrzewnicy elektrycznej w optymalnym czasie, co gwarantuje płynną pracę i niskie zużycie energii
- niski poziom hałasu
- centrala jest standardowo wyposażony w automatyczny bypass
- stała kontrola przepływu
- niskie zużycie energii
- wysoka wydajność
Urządzenie DRAFTON P150 jest dostępne w dwóch wersjach
- DRAFTON P150
- DRAFTON P150+
Centralę DRAFTON P150+ charakteryzuje bardziej rozbudowana płyta sterownicza, która zapewnia więcej opcji podłączenia.
Centrale DRAFTON P mogą zostać zamontowane na ścianie lub na suficie za pomocą dostarczonych wsporników do zawieszenia. Informacje na temat poprawnego podłączenia przewodów oraz ich wymiarów znajdują się w Instrukcji montażu.
Uwaga: Podczas zamawiania urządzenia zawsze należy określić jego poprawną wersję, ponieważ późniejsza zamiana na inną wersję nie jest możliwa.
Centrala DRAFTON P jest dostarczana w stanie gotowym do podłączenia do zasilania za pomocą wtyczki 230 V.
Standardowo urządzenie nie jest wyposażone w sterownik do jego obsługi. Do jego obsługi należy zamówić sterownik 4-stopniowy lub sterownik R-Control.
Jeśli zamiast sterownika R-Control do obsługi centrali podłączony zostanie sterownik 4-stopniowy, to ustawienia można zmieniać wyłącznie za pomocą laptopa!
Możliwe jest też podłączenie kombinacji R-Control i sterownika 4-stopniowego.
Centrala fabrycznie jest wyposażona w dwa filtry o podstaowej klasie filtracji G4 ISO Coarse 60%. Jednostkę można także wyposażyć w filtr o podwyższonej klasie filtracji F7. Kupisz go tutaj
Informacje techniczne
| DRAFTON P150 | |||||
|---|---|---|---|---|---|
| Napięcie zasilania [V/Hz] | 230/50 | ||||
| Klasa ochrony | IP30 | ||||

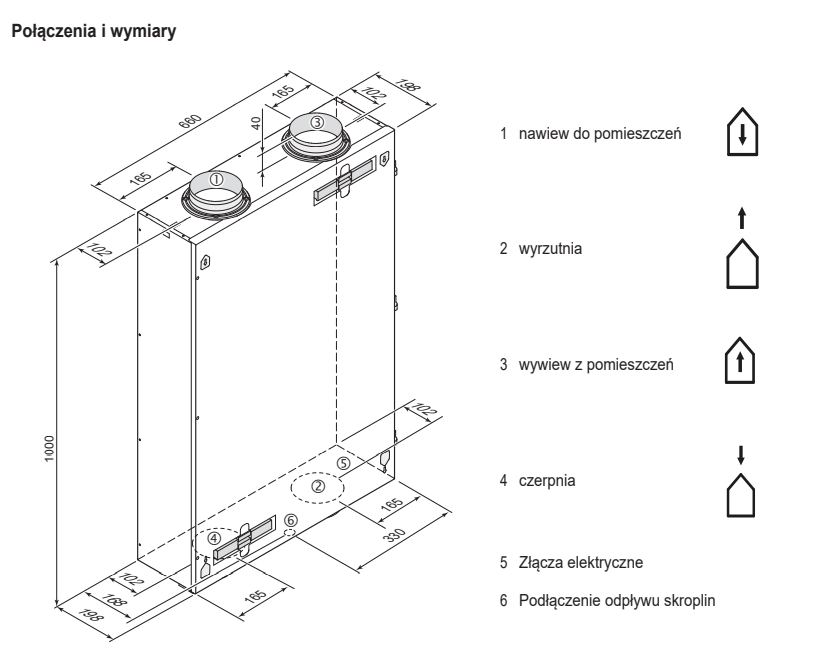

| Wymiary (szer. x wys. x gł.) [mm] | 1000 x 660 x 198 | ||||
| Średnica przewodu [mm] | Ø125 | ||||
| Zewnętrzna średnica odpływu skroplin [“] | 3/4 | ||||
| Waga [kg] | 24,5 | ||||
| Klasa filtra | ISO Coarse 60% (G4) | ||||
| Ustawienia wentylatora (fabryczne) - Sterownik R-Control | 1 | 2 | 3 | 4 | Max. |
| Ustawienia wentylatora (fabryczne) - Sterownik 4-stopniowy | Min. | 1 | 2 | 3 | Max. |
| Wydajność wentylacji [m3/h] | 30 | 75 | 100 | 125 | 150 |
| Dopuszczalny opór instalacji [Pa] | 2-6 | 13-38 | 22-66 | 35-105 | 50-150 |
| Pobór mocy (bez nagrzewnicy wstępnej) [W] | 11-12 | 19-27 | 27-33 | 38-52 | 53-72 |
| Prąd znamionowy (bez nagrzewnicy wstępnej) [A] | 0,14-0,15 | 0,20-0,28 | 0,27-0,35 | 0,36-0,47 | 0,49-0,64 |
| Prąd znamionowy (bez nagrzewnicy wstępnej) [A] | 2,4 | ||||
| Cos φ | 0,34 | 0,42 | 0,44-0,47 | 0,46-0,48 | 0,47-0,49 |
Moc akustyczna DRAFTON P150 - poziom Lw (A)
| Wydajność wentylacji [m3/h] | 45 | 75 | 105 | 150 | ||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Ciśnienie statyczne [Pa] | 10 | 50 | 100 | 25 | 50 | 100 | 50 | 100 | 50 | 100 |
| Emisja z obudowy [dB(A)] | 24 | 33 | 39 | 33 | 35 | 40 | 38 | 41 | 44 | 45 |
| Kanał wywiewny [dB(A)] | 27 | 36 | 42 | 34 | 37 | 42 | 40 | 43 | 46 | 47 |
| Kanał nawiewny [dB(A)] | 41 | 49 | 58 | 50 | 53 | 57 | 57 | 60 | 62 | 64 |
