NeoFlexMAESTRO™ 75 mm

Najważniejsze cechy systemu NeoFlexMAESTRO™ 75 mm

• wysokość skrzynek rozdzielczych: 87 mm
• zewnętrzna średnica przewodów: 75 mm
• wewnętrzna średnica przewodów: 62,5 mm
• klasa szczelności ATC1
• ochrona 99,99% przed drobnoustrojami i bakteriami E-coli i paciorkowcami dzięki dodatkom antybakteryjnym szkła fosforanowo-srebrowego
• produkcja certyfikowana normą ISO 22196
• możliwość recyklingu wszystkich elementów systemu
• ograniczona ilość podstawowych elementów modułowych
• łatwa konfiguracja systemu

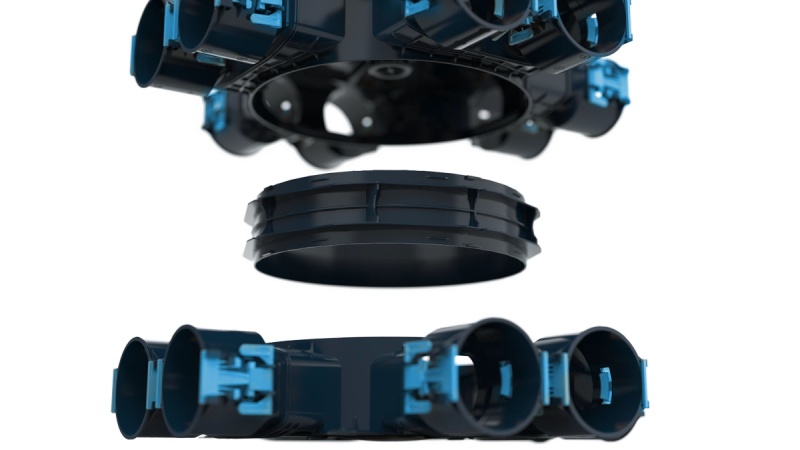

• możliwość łączenia rozdzielaczy pionowo i poziomo
• jeden rozdzielacz umożliwia podłączenie kanałów Ø125, Ø160 lub Ø200 mm
• zdejmowalne króćce umożliwiają prowadzenie instalacji blisko ściany
• ciche przewody z podwójną ścianką i laminarnym przepływem powietrza redukującym hałas i ograniczającym zużycie energii

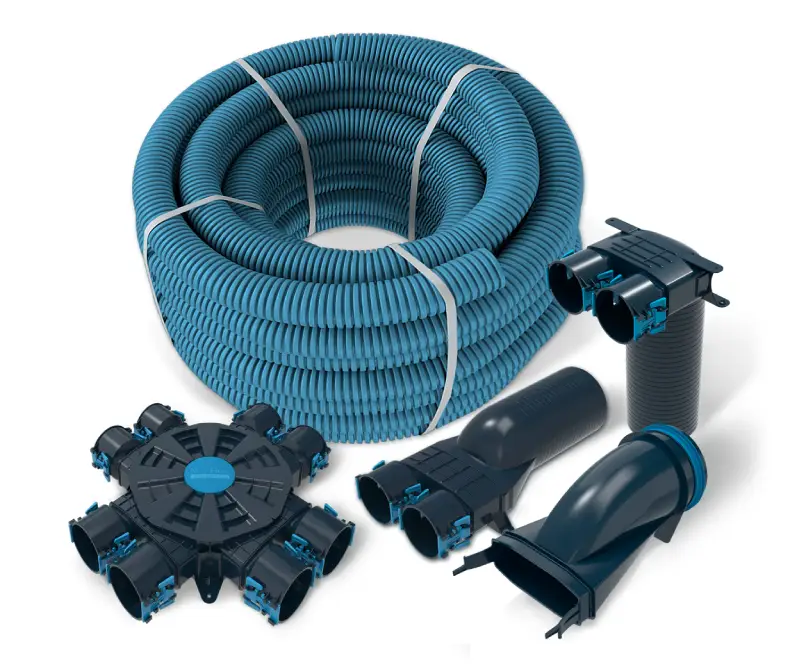

Zawartość systemu NeoFlexMAESTRO™ 75 mm

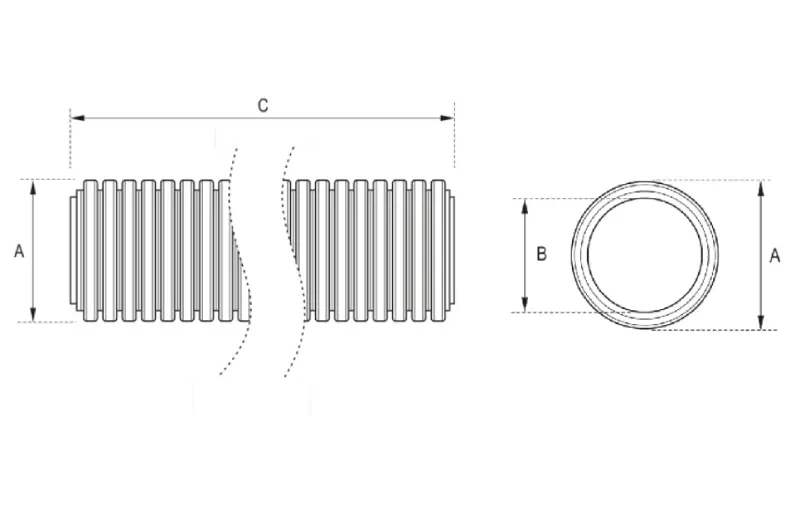

1. Przewód wentylacyjny NeoFlexMAESTRO™ 75

Wymiary

średnica zewnętrzna A	średnica wewnętrzna B	długość zwoju C	waga	klasa szczelności
76 mm	62,5 mm	50 m	0,273 kg/m	ATC1

Kod produktu NFM75PW

Materiał polietylen o wysokiej gęstości (PE-HD)

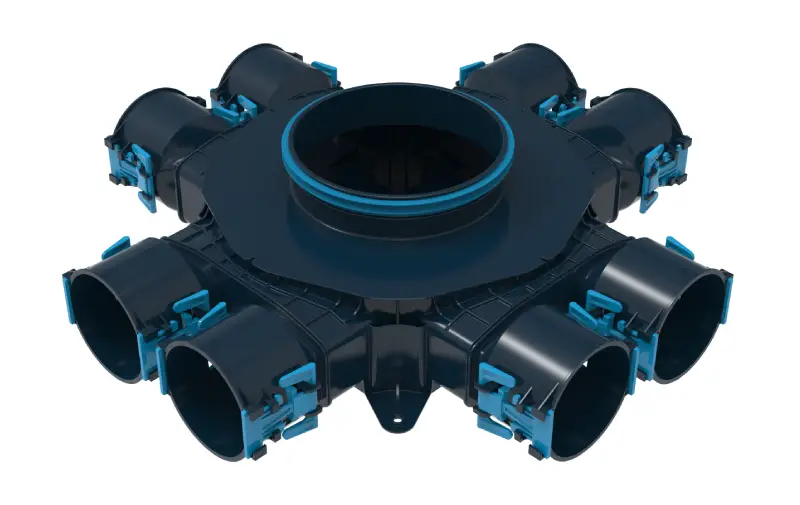

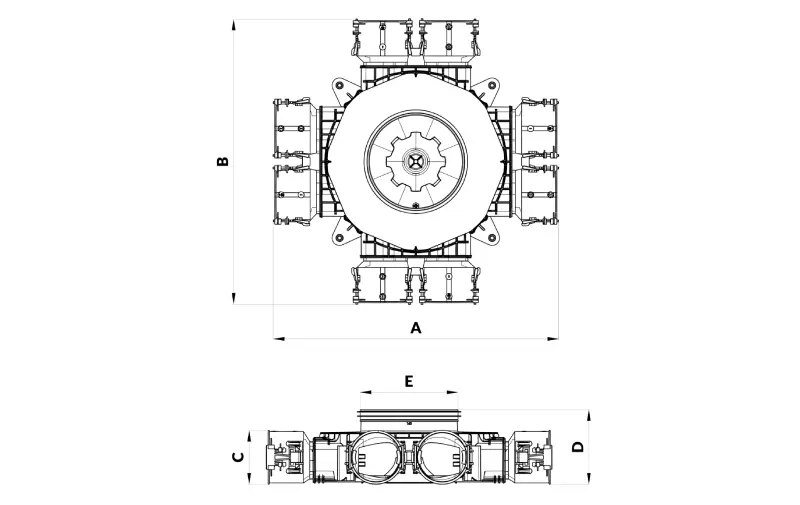

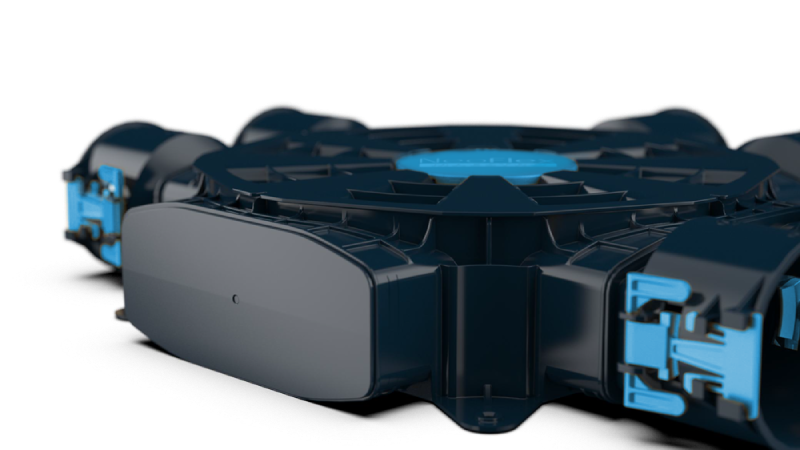

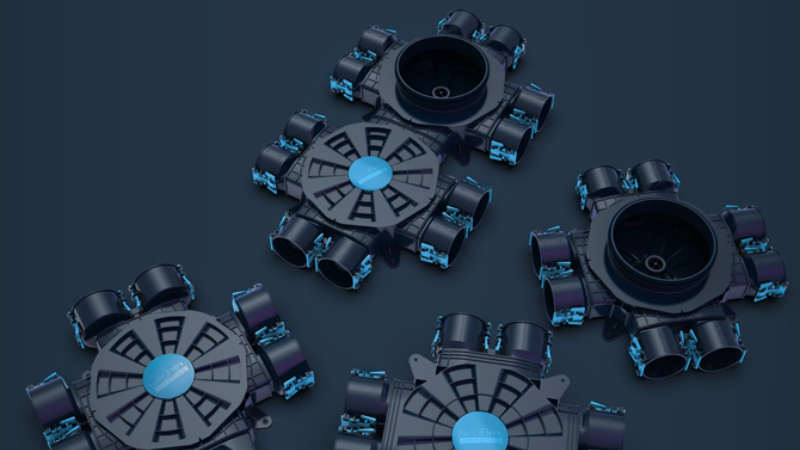

2. Rozdzielacz NeoFlexMAESTRO™ 75, 8×75 z przyłączem 160

Wymiary

A	B	C	D	E	waga	klasa szczelności
458 mm	458 mm	87 mm	120 mm	160 mm	1,23 kg	ATC1

Kod produktu NFM75R8X75/160

Materiał czysty polipropylen pierwotny (granulat PP)

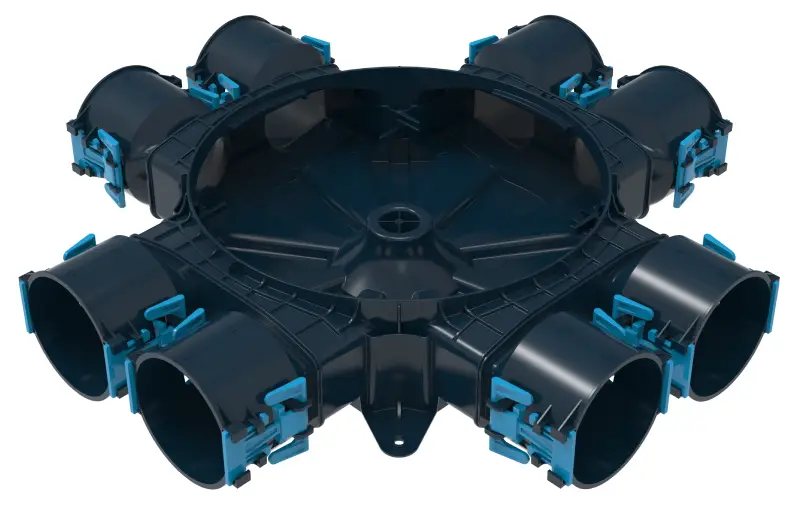

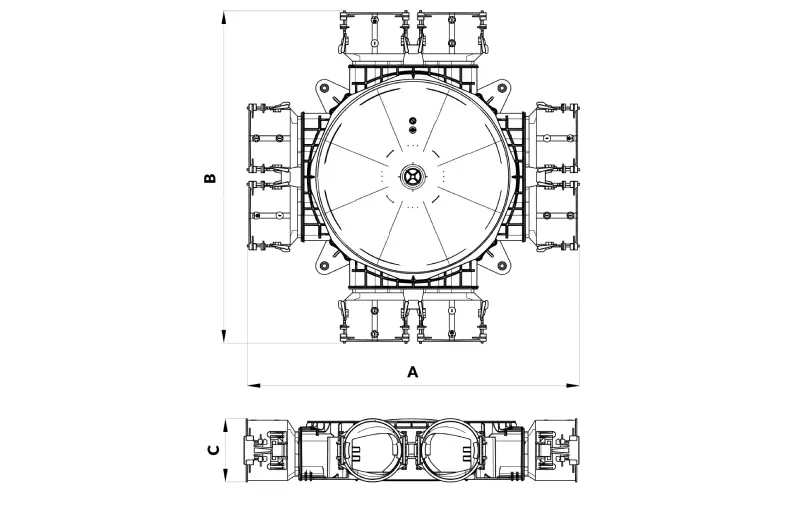

3. Rozdzielacz NeoFlexMAESTRO™ 75, 8×75 bez przyłącza

Wymiary

A	B	C	waga	klasa szczelności
458 mm	458 mm	87 mm	1,47 kg	ATC1

Kod produktu NFM75R8X75/BP

Materiał czysty polipropylen pierwotny (granulat PP)

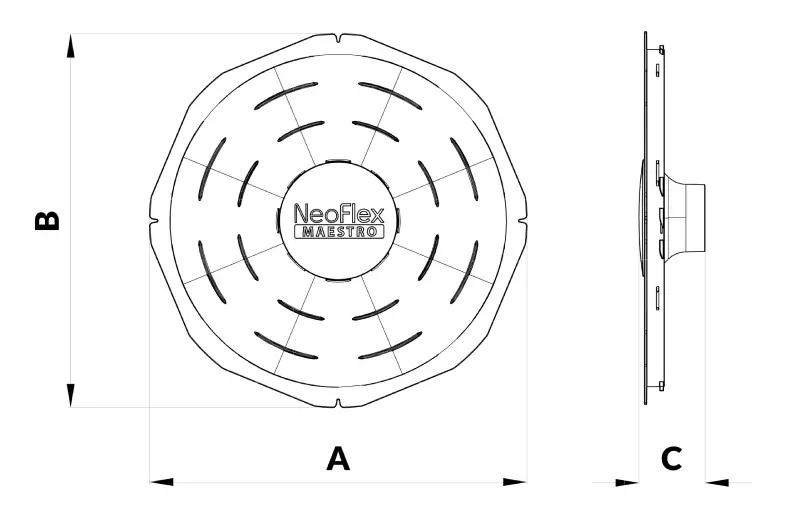

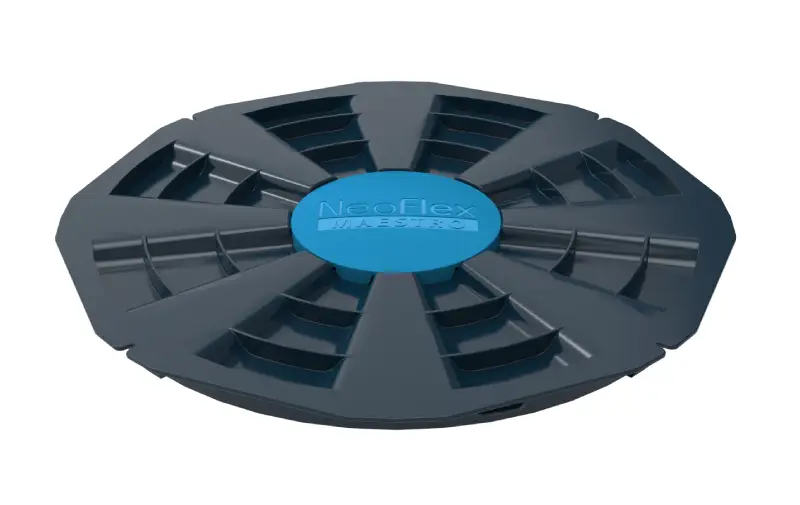

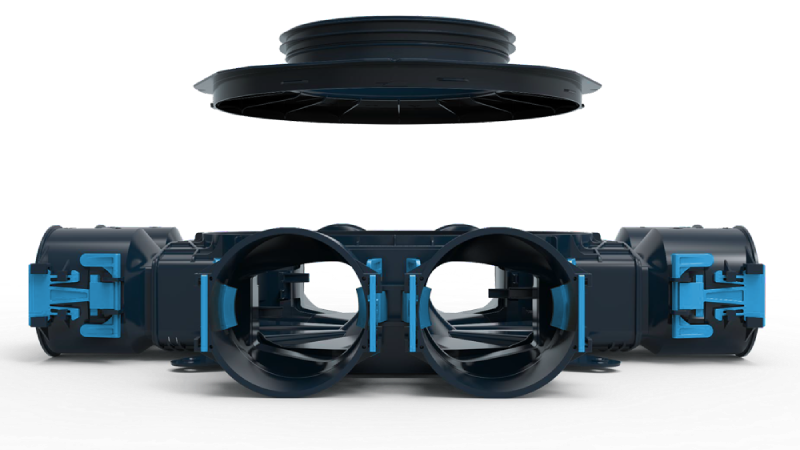

4. Dekiel rozdzielacza NeoFlexMAESTRO™

Wymiary

A	B	C	waga	klasa szczelności
286 mm	286 mm	51 mm	0,21 kg	ATC1

Kod produktu NFMDR

Materiał czysty polipropylen pierwotny (granulat PP)

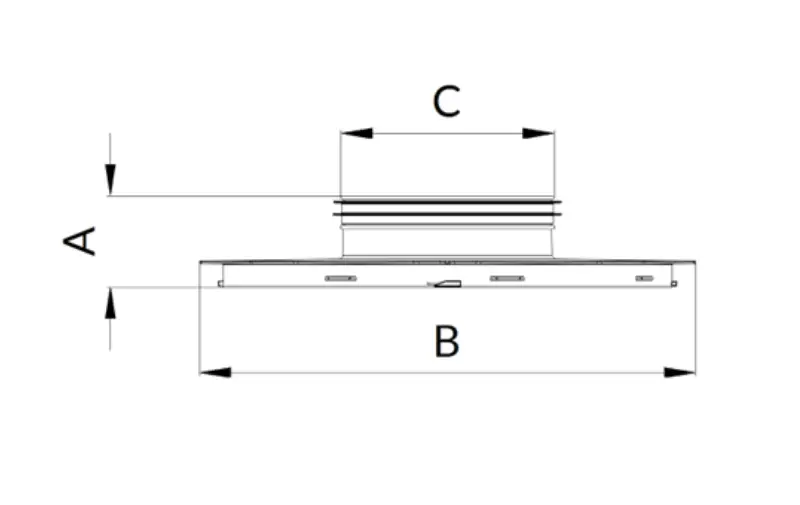

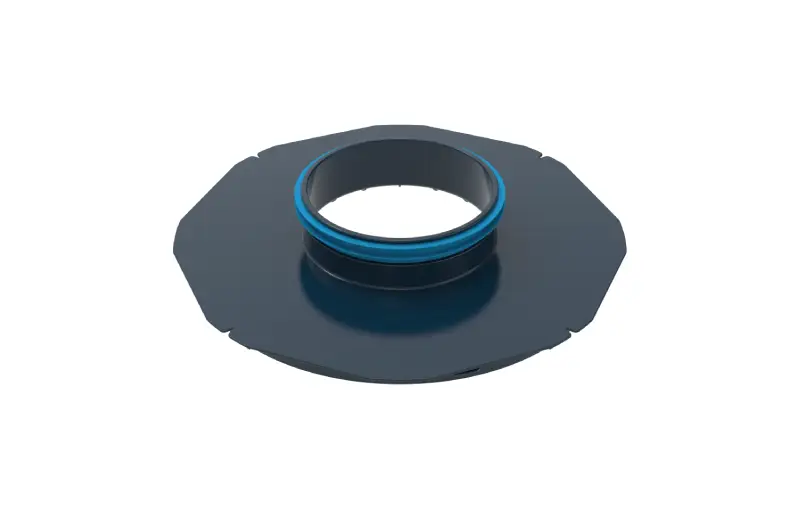

5. Przyłącze główne do rozdzielacza NeoFlexMAESTRO™ 125

Wymiary

A	B	średnica końca króćca C	klasa szczelności
52 mm	285 mm	125 mm	ATC1

Kod produktu NFMPGR/125

Materiał czysty polipropylen pierwotny (granulat PP)

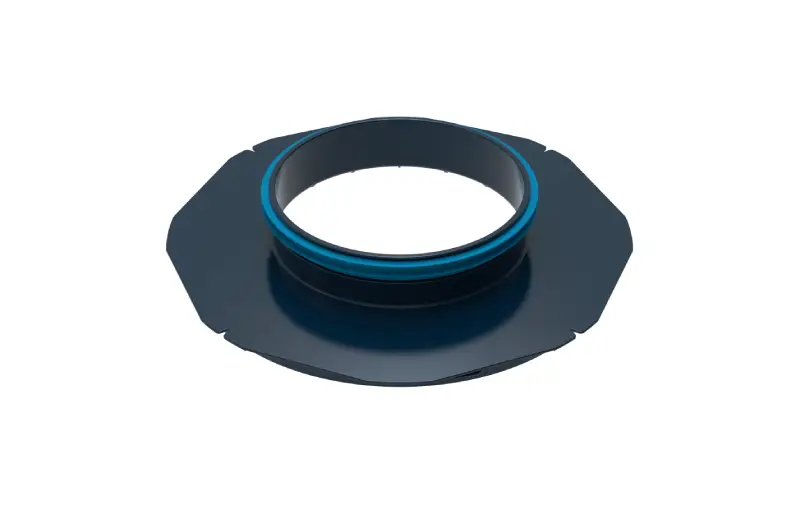

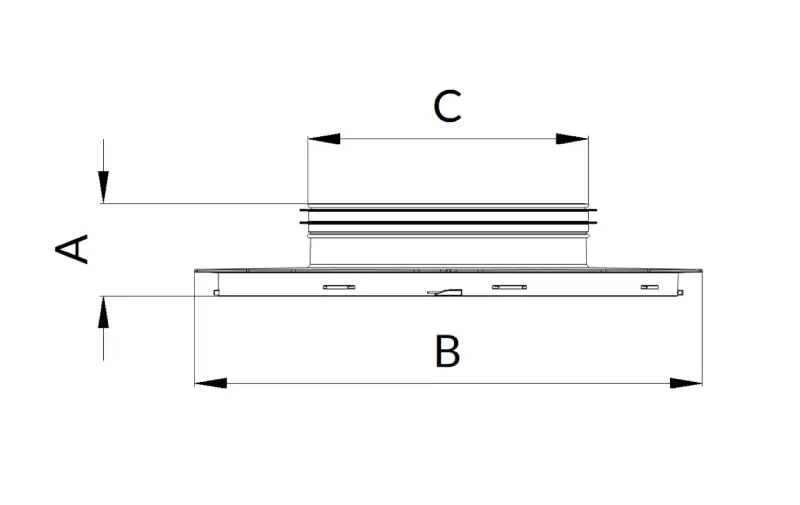

6. Przyłącze główne do rozdzielacza NeoFlexMAESTRO™ 160

Wymiary

A	B	średnica końca króćca C	klasa szczelności
52 mm	285 mm	160 mm	ATC1

Kod produktu NFMPGR/160

Materiał czysty polipropylen pierwotny (granulat PP)

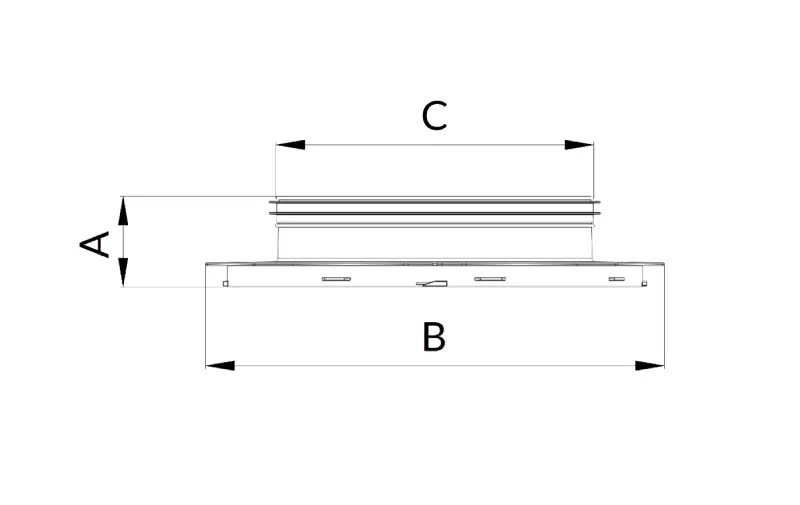

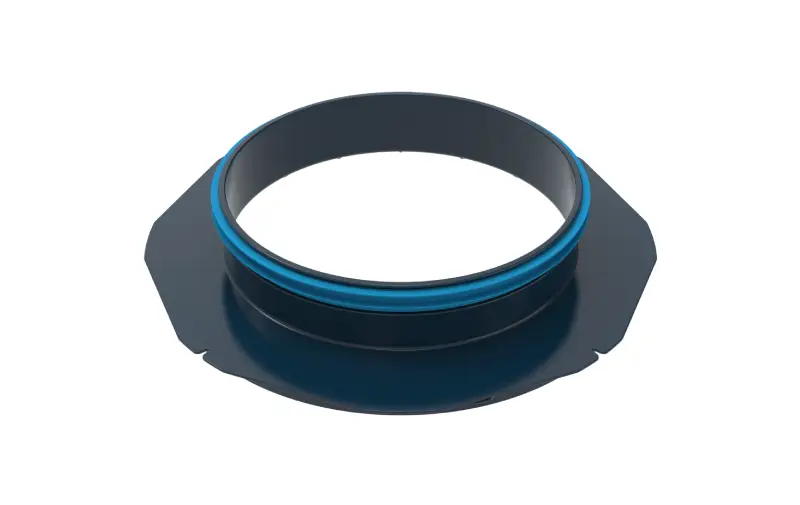

7. Przyłącze główne do rozdzielacza NeoFlexMAESTRO™ 200

Wymiary

A	B	średnica końca króćca C	klasa szczelności
56 mm	285 mm	200 mm	ATC1

Kod produktu NFMPGR/200

Materiał czysty polipropylen pierwotny (granulat PP)

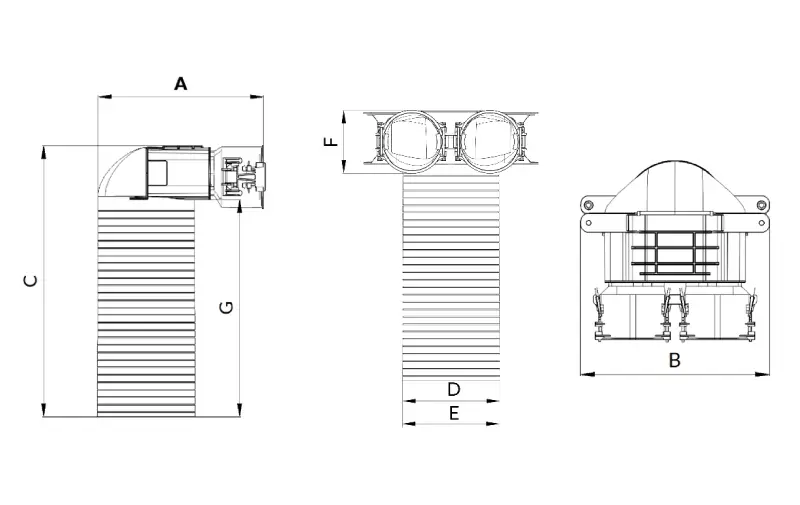

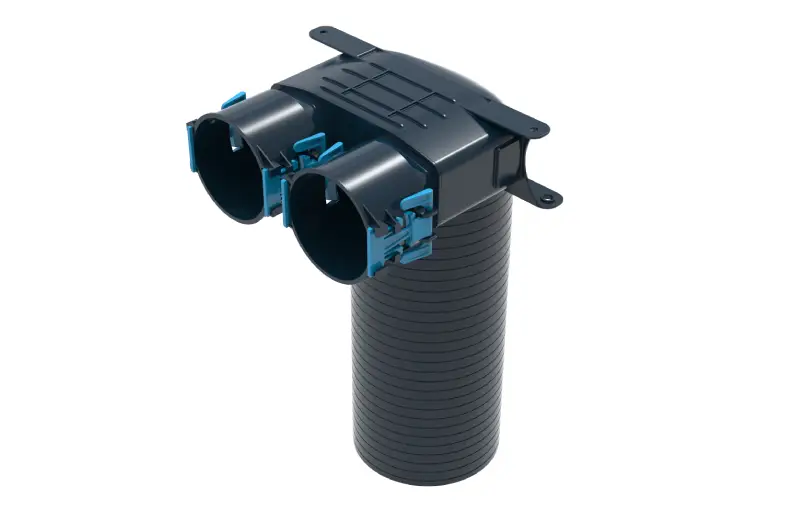

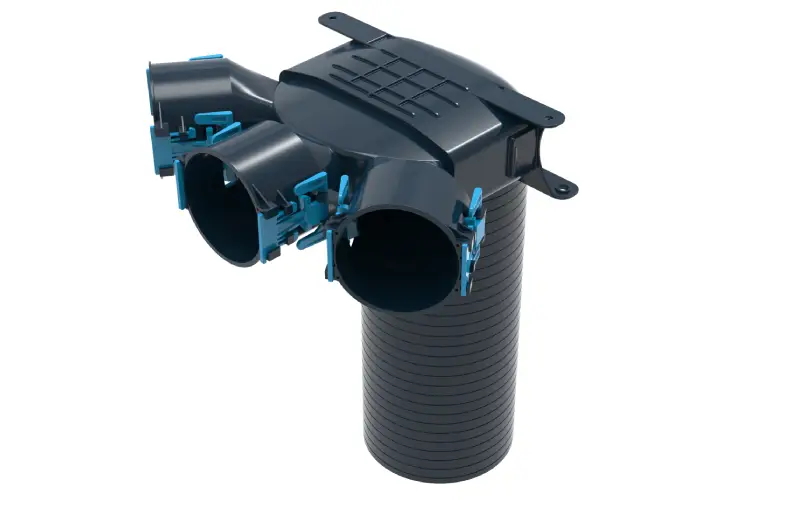

8. Skrzynka rozprężna NeoFlexMAESTRO™ 75, 2×75, kąt 90 stopni

Wymiary

A	B	C	średnica wewnętrzna D	średnica zewnętrzna E	wysokość połączenia F	wysokość rury G	klasa szczelności
225 mm	238 mm	369 mm	125 mm	133 mm	87 mm	296 mm	ATC1

Kod produktu NFM75SR2X75/K90

Materiał czysty polipropylen pierwotny (granulat PP)

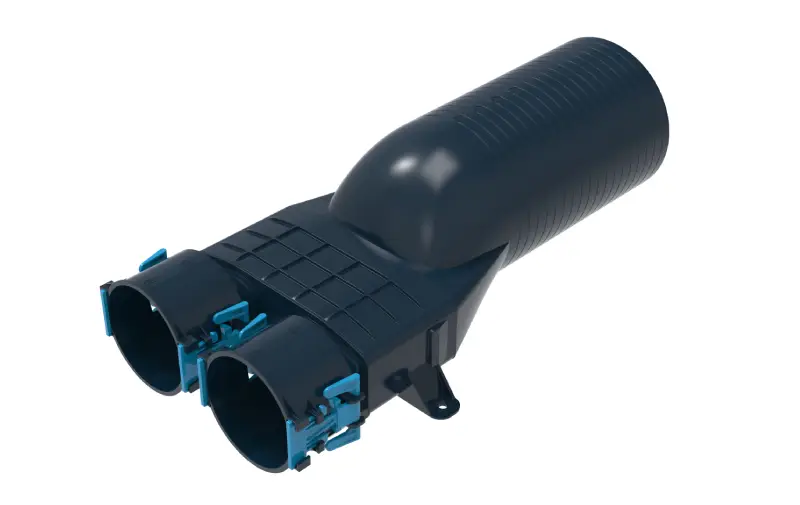

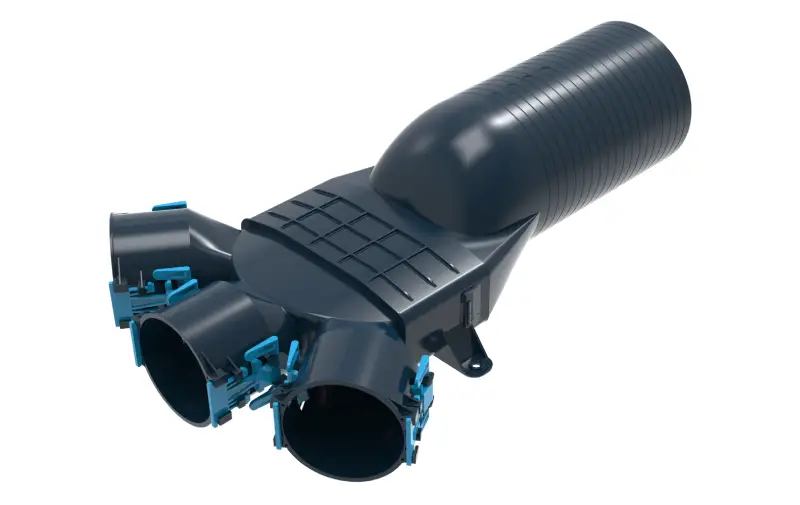

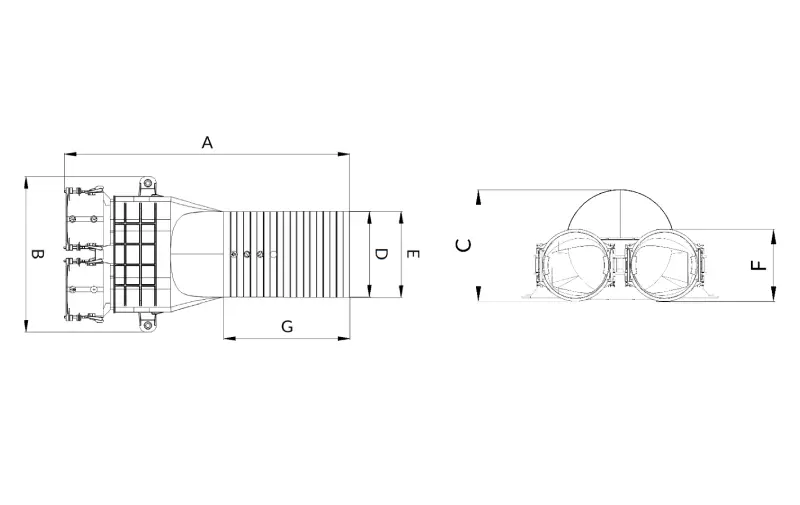

9. Skrzynka rozprężna NeoFlexMAESTRO™ 75, 2×75, kąt 180 stopni

Wymiary

A	B	C	średnica wewnętrzna D	średnica zewnętrzna E	wysokość połączenia F	wysokość rury G	klasa szczelności
431 mm	235 mm	134 mm	125 mm	130 mm	87 mm	191 mm	ATC1

Kod produktu NFM75SR2X75/K180

Materiał czysty polipropylen pierwotny (granulat PP)

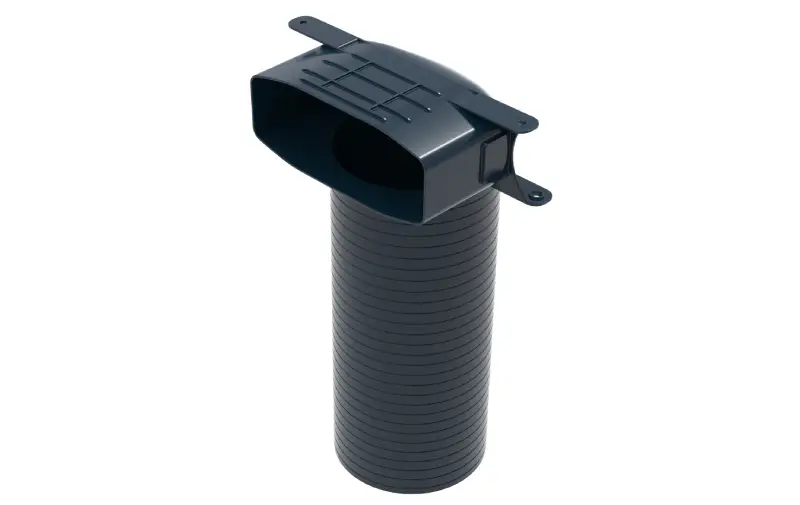

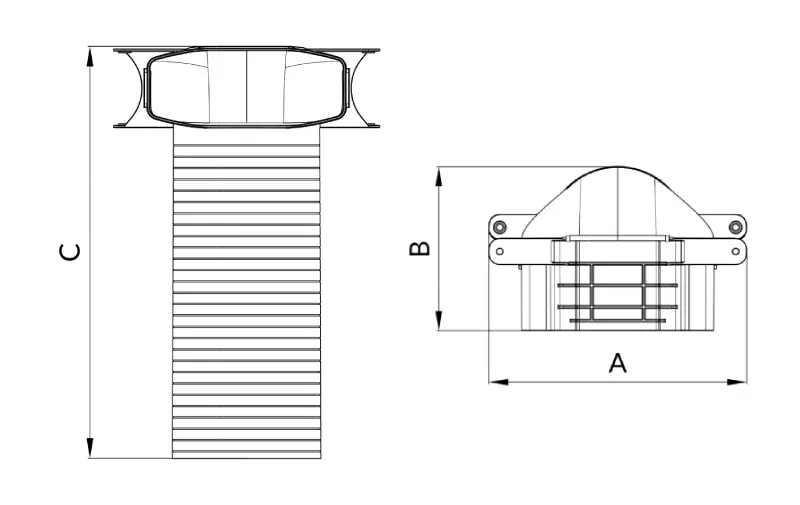

10. Korpus skrzynki rozprężnej NeoFlexMAESTRO™

Wymiary

A	B	C	Waga
238 mm	151 mm	369 mm	0,34 kg

Kod produktu NFMKSR

Materiał czysty polipropylen pierwotny (granulat PP)

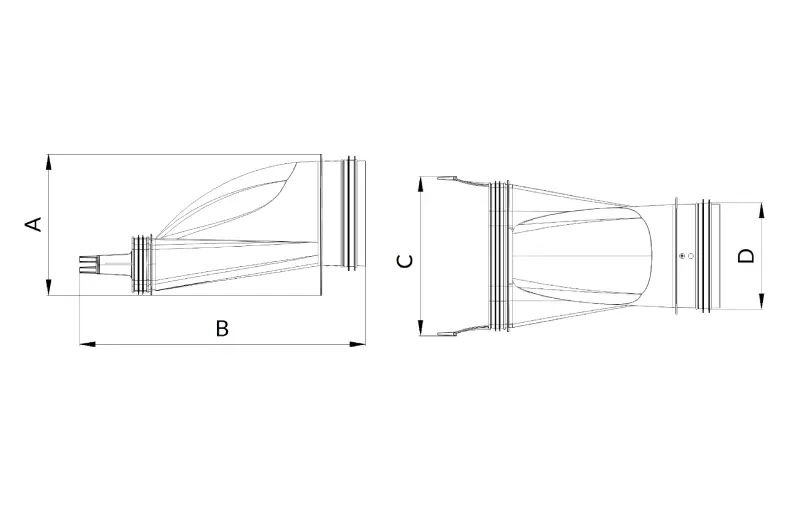

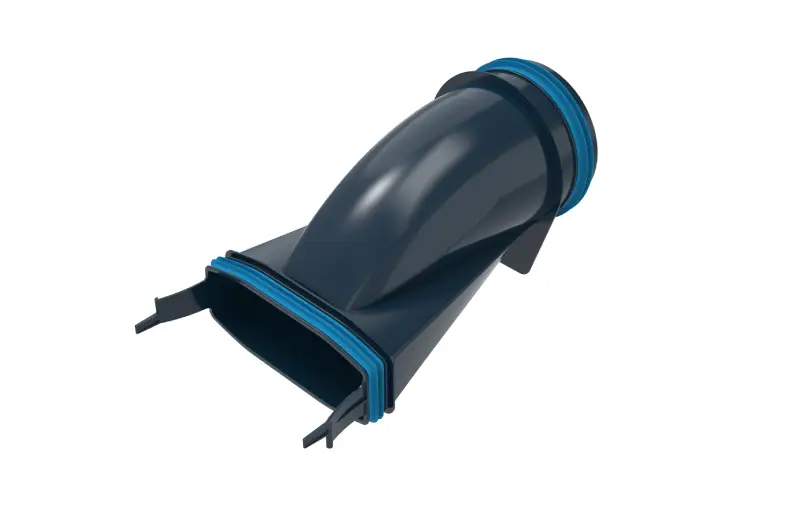

11. Przyłącze boczne do rozdzielacza NeoFlexMAESTRO™ 125

Wymiary

A	B	C	średnica końca króćca D	klasa szczelności
161 mm	326 mm	184 mm	125 mm	ATC1

Kod produktu NFMPBR/125

Materiał czysty polipropylen pierwotny (granulat PP)

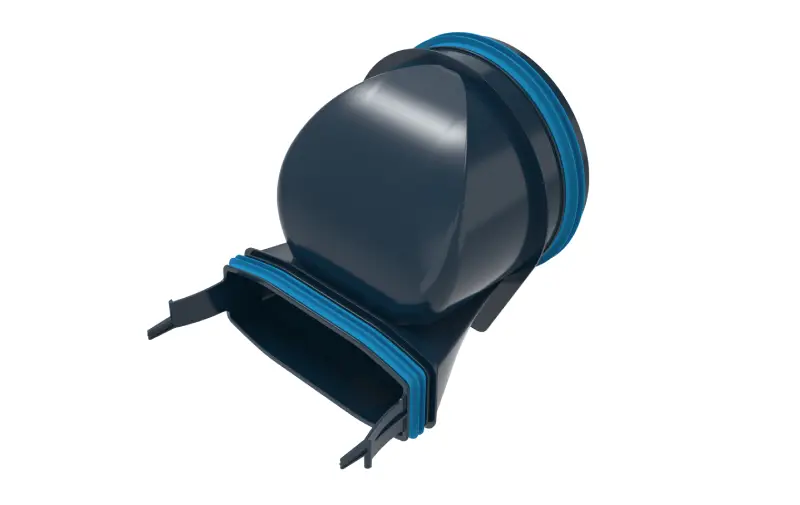

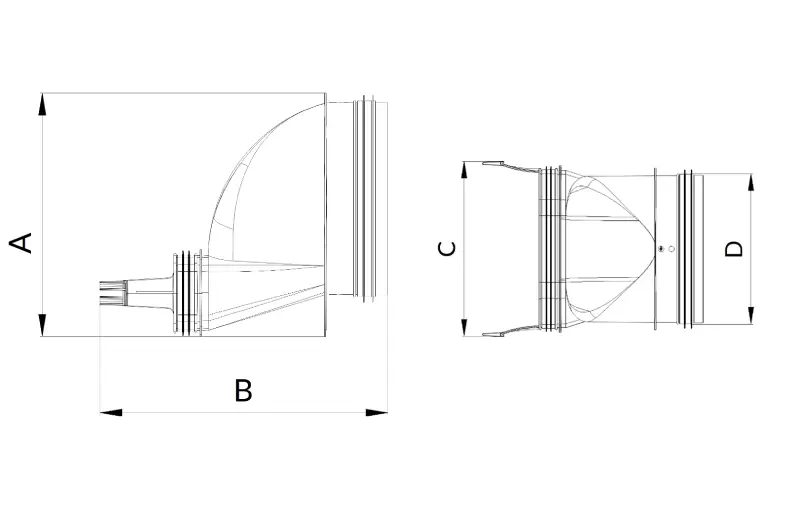

12. Przyłącze boczne do rozdzielacza NeoFlexMAESTRO™ 160

Wymiary

A	B	C	średnica końca króćca D	klasa szczelności
196 mm	232 mm	184 mm	160 mm	ATC1

Kod produktu NFMPBR/160

Materiał czysty polipropylen pierwotny (granulat PP)

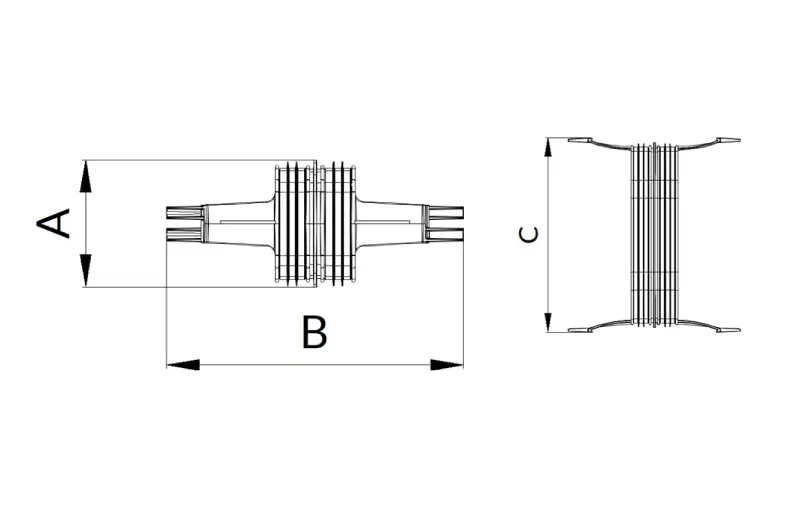

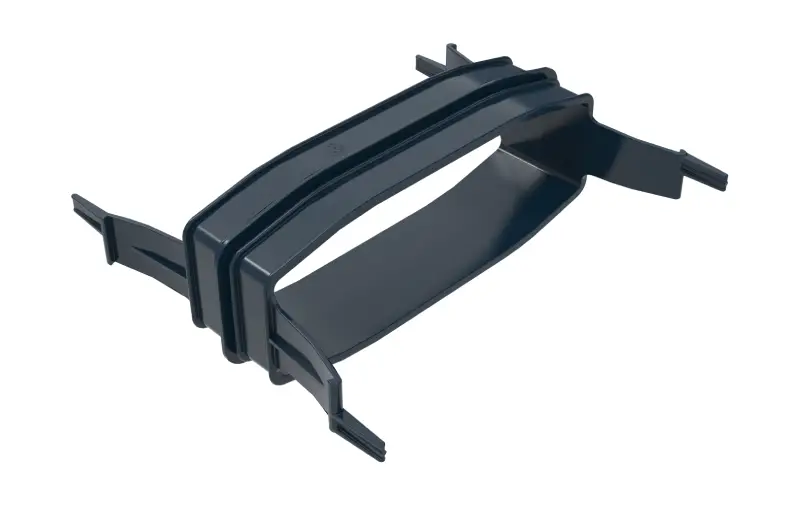

13. Łącznik poziomy do rozdzielacza NeoFlexMAESTRO™

Wymiary

A	B	C
70 mm	163 mm	184 mm

Kod produktu NFMLPOZR

Materiał czysty polipropylen pierwotny (granulat PP)

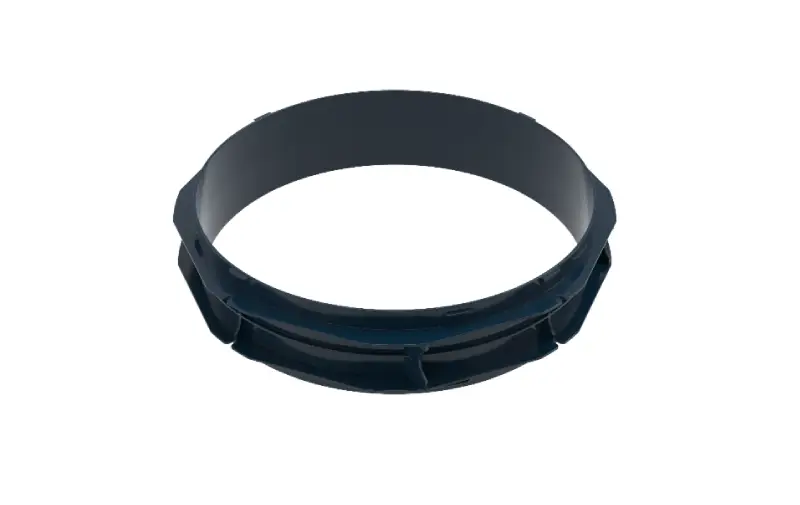

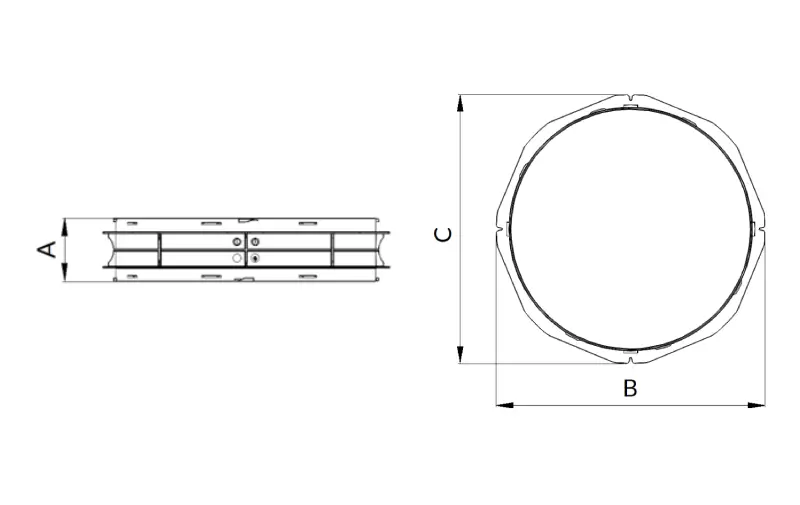

14. Łącznik pionowy do rozdzielacza NeoFlexMAESTRO™

Wymiary

A	B	C
70 mm	285 mm	285 mm

Kod produktu NFMLPIONR

Materiał czysty polipropylen pierwotny (granulat PP)

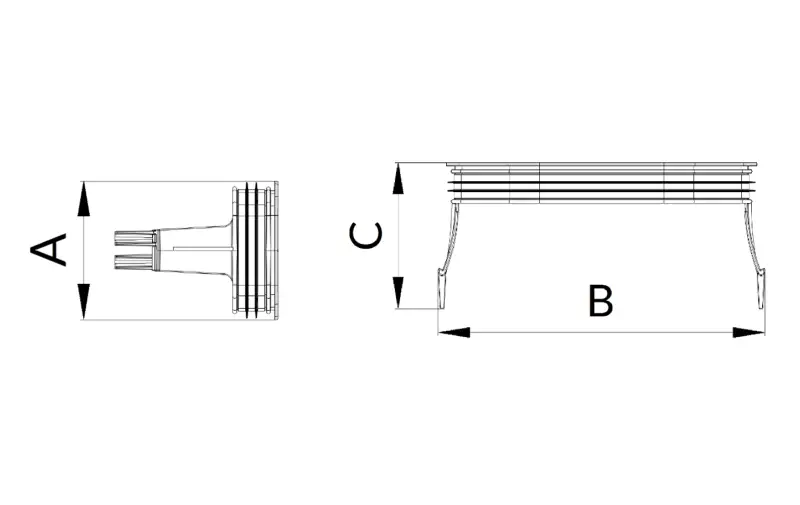

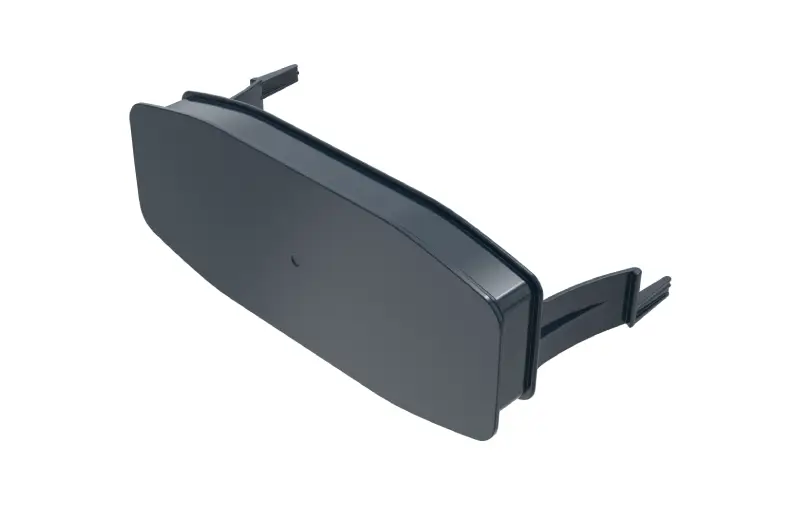

15. Zaślepka owalna gniazda rozdzielacza NeoFlexMAESTRO™

Wymiary

A	B	C
70 mm	184 mm	83 mm

Kod produktu NFMZOGR

Materiał czysty polipropylen pierwotny (granulat PP)

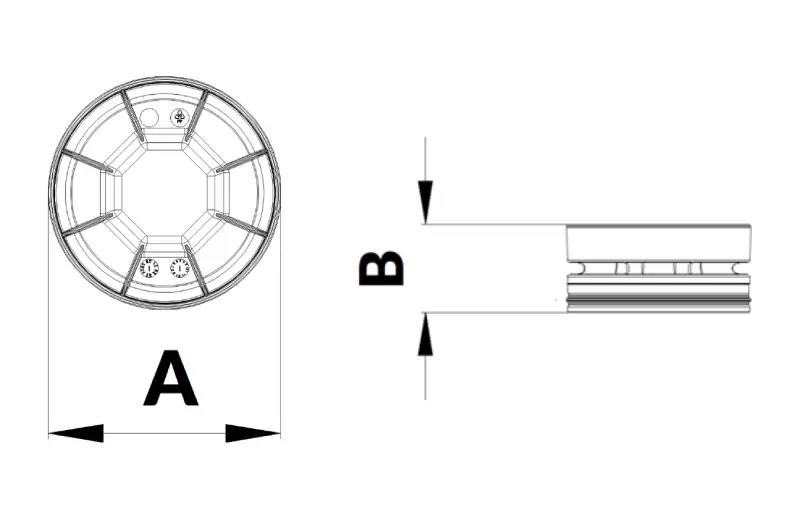

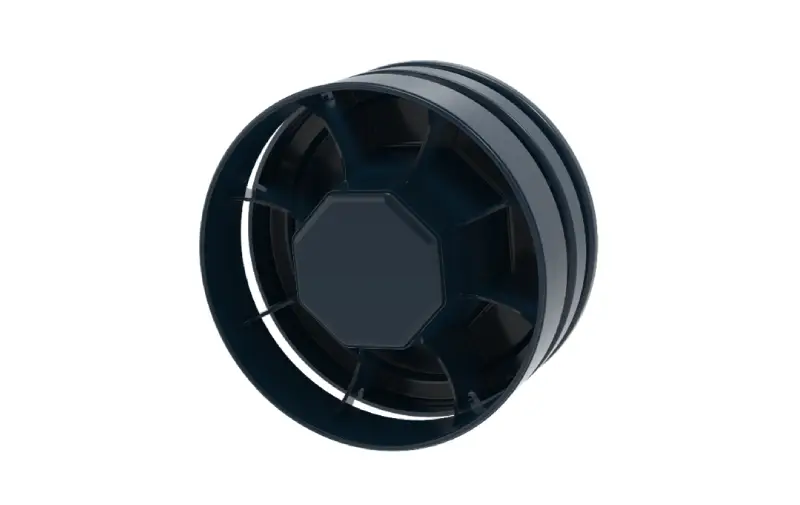

16. Korek NeoFlexMAESTRO™ 75, 10 sztuk

Wymiary

A	B
75 mm	36 mm

Kod produktu NFM75K10

Materiał czysty polipropylen pierwotny (granulat PP)

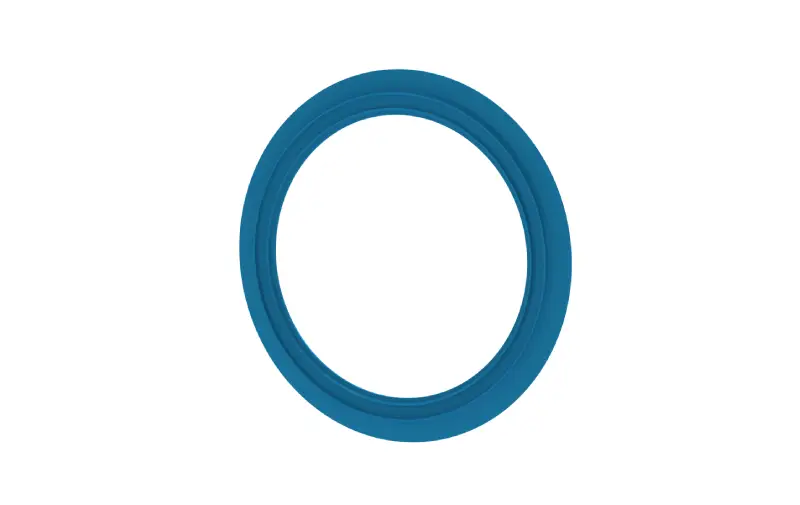

17. Uszczelka NeoFlexMAESTRO™ 75, 10 sztuk

Kod produktu NFM75U10

Materiał guma EPDM

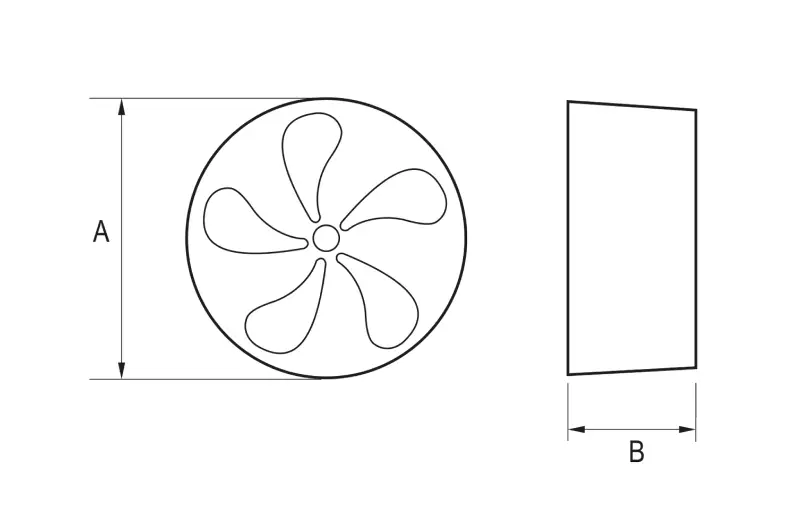

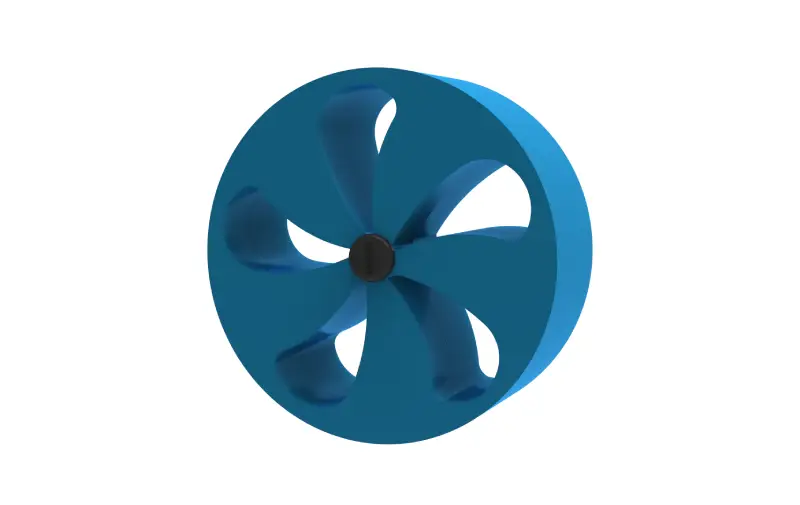

18. Przepustnica/tłumik 125 NeoFlexMAESTRO™

Wymiary

A	B	Waga
128 mm	50 mm	0,04 kg

Kod produktu NFMPRZ

Materiał czysty polipropylen pierwotny (granulat PP)

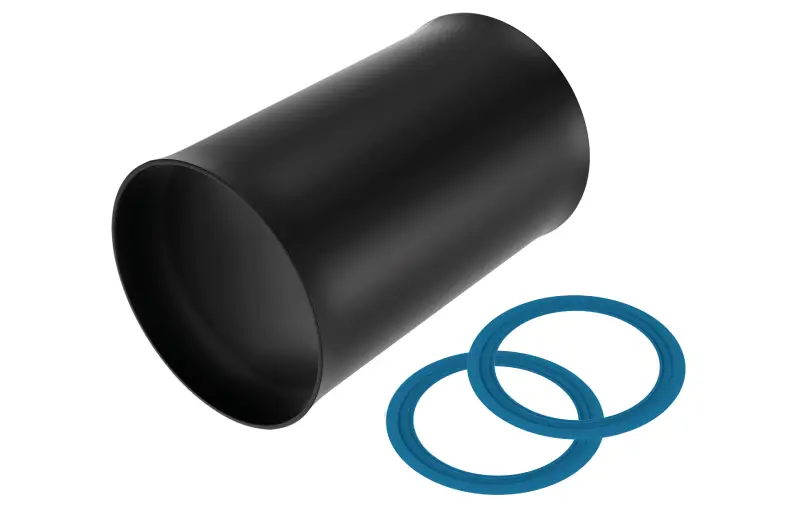

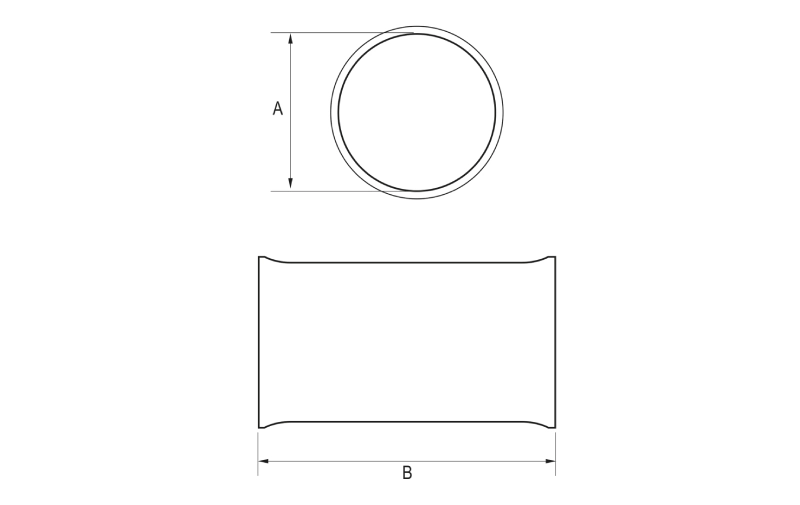

19. Mufa przewodu went. NeoFlexMAESTRO™ 75 z kompletem uszczelek

Wymiary

A	B	Waga
75 mm	118 mm	0,05 kg

Kod produktu NFM75MPW

Materiał czysty polipropylen pierwotny (granulat PP)

Montaż instalacji NeoFlexMAESTRO™ 75 mm

System został zaprojektowany z myślą o łatwym i szybkim montażu. Dzięki dokładnie dopasowanym elementom i uszczelkom z trwałego materiału, wszystkie połączenia odbywają się w technologii „na klik” – bez użycia narzędzi. Rury są elastyczne, jednocześnie wytrzymałe, a ich wnętrze gładkie, co ogranicza osadzanie się kurzu i zanieczyszczeń.

NeoFlexMAESTRO™ umożliwia mistrzowski poziom montażu:

• najwyższy poziom higieniczności i bezpieczeństwa dla transportowanego powietrza
• szybkie łączenie elementów bez ryzyka uszkodzenia
• bezproblemowa korekta połączeń
• łatwe prowadzenie przewodów w trudno dostępnych przestrzeniach
• modułowa konstrukcja umożliwiająca łatwe dopasowanie do każdego obiektu


Certyfikaty NeoFlexMAESTRO™ 75 mm

System posiada certyfikat higieniczności PZH, a jego produkcja odbywa się w Polsce zgodnie z restrykcyjnymi normami ISO 22196.

Dzięki precyzyjnej produkcji i wysokiej odporności na uszkodzenia, system osiąga najwyższą możliwą klasę szczelności ATC1 (wg PN-EN 17192).

Klasa ATC	Odpowiednik starej klasy EN 12237: A-D	Poziom szczelności	Współczynnik $f_{max}$przy ciśnienieniu 750 Pa	Wzór dopuszczalnego przecieku $f_{max}=C\times p_t^{0.65}\times {10}^{–3}$	Typowe zastosowanie
	–	Najwyższa	$2,44\times {10}^{–5}$	$f_{max}=0,00033\times p_t^{0.65}\times {10}^{–3}$	Laboratoria, szpitale, cleanroomy, systemy o wysokim podciśnieniu/nadciśnieniu
ATC2	D	Bardzo wysoka	$7,40\times {10}^{–5}$	$f_{max}=0,001\times p_t^{0.65}\times {10}^{–3}$	Systemy higieniczne, przemysł farmaceutyczny, serwerownie
ATC3	C	Wysoka	$22,17\times {10}^{–5}$	$f_{max}=0,003\times p_t^{0.65}\times {10}^{–3}$	Budynki biurowe, mieszkalne, hotele, standardowe instalacje
ATC4	B	Średnia	$66,52\times {10}^{–5}$	$f_{max}=0,009\times p_t^{0.65}\times {10}^{–3}$	Typowe instalacje wentylacyjne w budynkach komercyjnych i mieszkalnych

Zgodnie z normą, badanie przeprowadza się dla nadciśnienia w wybranym zakresie 250 – 1000 Pa.

Twój klient doceni także, że

NeoFlexMAESTRO™ posiada najwyższy możliwy dla systemów wentylacyjnych poziom szczelności oraz to, że jest on obecnie najbezpieczniejszym, najbardziej przebadanym systemem instalacji do rekuperacji na rynku:

• antybakteryjność zweryfikowana dzięki normie ISO 22196
• higieniczność sprawdzona w Państwowym Zakładzie Higieny w Warszawie
• antystatyczność i biobójczość dzięki dodatkom szkła fosforanowo-srebrowego
• ciche rury o podwójnej ściance z laminarnym przepływem powietrza

Dlaczego warto wybrać NeoFlexMAESTRO™ 75 mm

• najwyższa klasa szczelności wśród systemów wentylacyjnych
• bezpieczeństwo higieniczne potwierdzone certyfikatem PZH i normą ISO 22196
• antybakteryjność, biobójczość i antystatyczność
• ciche i wydajne przewody o laminarnym przepływie powietrza
• prosty i szybki montaż systemu oraz podłączenie do rekuperatora dzięki technologii „na klik” i modułowej konstrukcji.


NeoFlexMAESTRO™ to system idealny do nowoczesnych instalacji wentylacji mechanicznej z odzyskiem ciepła, gwarantujący czystość powietrza, komfort akustyczny i pełną kontrolę nad przepływem powietrza.

Jeśli potrzebujesz więcej informacji lub pomocy odnośnie NeoFlexMAESTRO™ – Skontaktuj się z doradcą Ventermo.
