Przewody wentylacyjne do rekuperacji
Oferowane dla instalatorów w Ventermo przewody wentylacyjne NeoFlexMAESTRO™ i NeoFlexST™ są projektowane w celu zapewnienia maksymalnej szczelności, łatwości utrzymania higieny oraz łatwości montażu. Wszystkie nasze przewody wentylacyjne pochodzą z linii NeoFlexMAESTRO™ oraz NeoFlexST™.
W wybranych specyfikacjach dostępne są powłoki antybakteryjne ograniczające rozwój zanieczyszczeń w strumieniach powietrza.
Jeżeli projekt wymaga konkretnej klasy szczelności czy odporności temperaturowej, dobierz wariant przewodu i kształtek na etapie doboru – zgodnie z dokumentacją techniczną i normami właściwymi dla danego rodzaju przewodów wentylacyjnych.
Dobre praktyki:
- Zachowaj minimalne promienie gięcia zalecane przez producenta, aby nie generować dodatkowych oporów i hałasu.
- Unikaj punktowych zgnieceń i gwałtownych łuków; sprzyjają one turbulencji i brudzeniu instalacji.
- Przy przejściach przez przegrody stosuj przepusty i otuliny, aby nie przenosić drgań i chronić powłokę przewodu.
Rodzaje przewodów wentylacyjnych

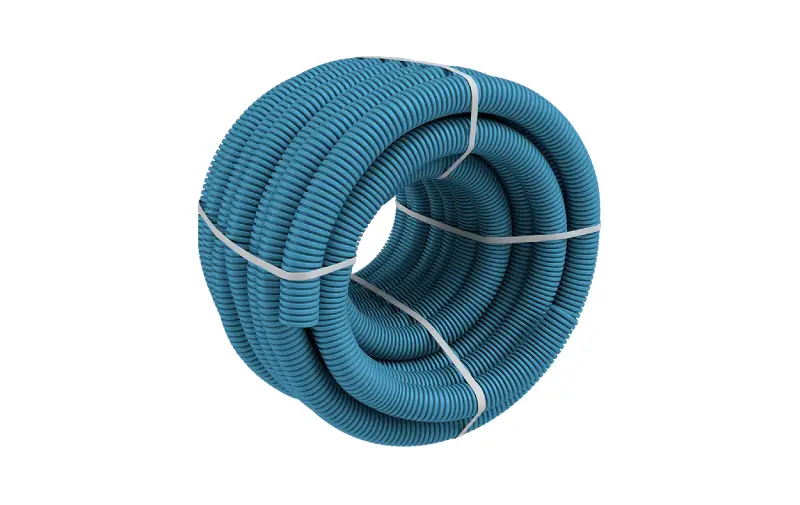

1. Przewód wentylacyjny NeoFlexMAESTRO™ 75
| średnica zewnętrzna A | średnica wewnętrzna B | długość zwoju | waga | klasa szczelności |
| 76 mm | 62,5 mm | 50 m | 0,273 kg/m | ATC1 |
Kod produktu NFM_19
Materiał PE-HD

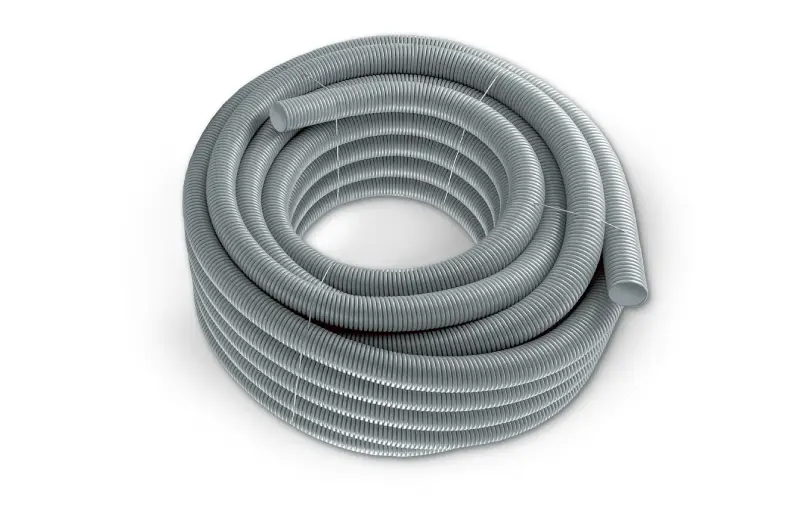

2. Przewód elastyczny okrągły NeoFlexST™ 63 mm
| średnica zewnętrzna | długość |
| 63 mm | 50 mb |
Kod produktu NF75550SI
Materiał polietylen z wewnętrzną powłoką antybakteryjną, bakteriobójczy; klasa szczelności C
Zakres i typy przewodów do rekuperacji
W obecnie montowanych instalacjach wentylacyjnych rekuperacji w obiektach mieszkalnych pracują równolegle różne technologie kanałów, dobierane pod konkretną funkcję i warunki zabudowy:
- Przewody wentylacyjne elastyczne (okrągłe) – typowe odcinki rozprowadzenia powietrza od skrzynki rozdzielczej do skrzynek rozprężnych przy anemostatach. Ich gładka powierzchnia wewnętrzna zapewnia niskie opory, a wysoka odporność na zgniatanie ułatwia zabudowę w wylewkach i sufitach.
- Elastyczne przewody wentylacyjne izolowane z polietylenu – rekomendowane jako kanały główne prowadzące do i z rekuperatora: krótkie przyłącza tłumiące drgania pomiędzy centralą a instalacją, często także dodatkowo wyposażone w tłumiki powietrza. Występują tu także odcinki narażone na kondensację (np. czerpnia/wyrzutnia, strych, strefy nieizolowane).
- Przewody wentylacyjne spiro (okrągłe stalowe) – główne magistrale nawiewne i wywiewne, trwałe, izolowane wełną mineralną, z szerokim wyborem kształtek.
- Przewody wentylacyjne prostokątne i przewody wentylacyjne płaskie – gdy liczy się wysokość zabudowy (sufity podwieszane, wylewki). Dostępne przewody i kształtki wentylacyjne prostokątne umożliwiają prowadzenie tras w trudnych warunkach przestrzennych. Mogą być wykonane ze stali lub tworzywa sztucznego.

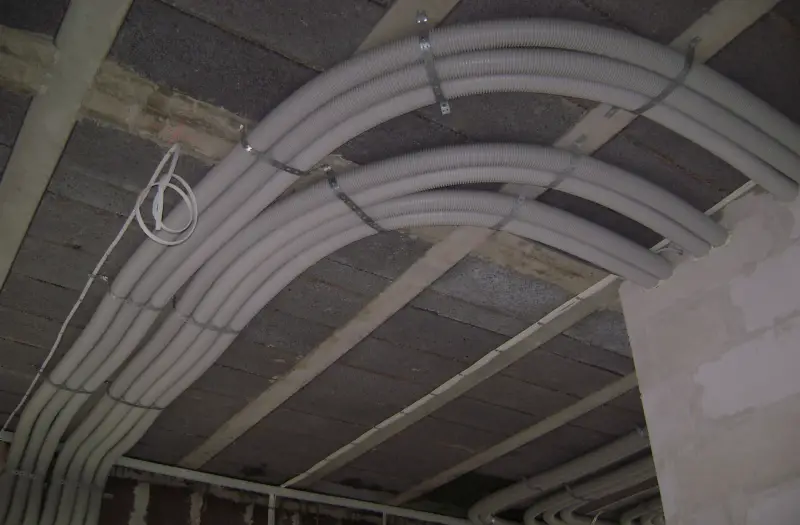

Montaż i prowadzenie tras
Przewody elastyczne do rekuperacji można bezpiecznie układać pod wylewką betonową oraz w przestrzeni sufitów podwieszanych. Dzięki długim odcinkom w zwojach często układa się je po zaprojektowanej trasie bez konieczności częstego docinania i łączenia w trakcie montażu – to skraca czas pracy i minimalizuje ryzyko nieszczelności.
Łączenie i zakończenie przewodów
Właściwe działanie instalacji i jej niezmienność w czasie zależy od właściwego połączenia elementów.
Łączenie przewodów wentylacyjnych wykonuj przeznaczonymi do tego elementami systemowymi. Właściwe użycie i osadzenie uszczelek ogranicza ryzyko wystąpienia potencjalnych nieszczelności. Przy spiro i prostokątnych kanałach stosuj systemowe kształtki z uszczelką, co pozwala osiągać wysokie klasy szczelności zgodne z odpowiednimi normami branżowymi.
Zakończenie przewodu wentylacyjnego realizuj poprzez skrzynkę rozprężną i anemostat lub kratkę. Skrzynka rozprężna stabilizuje przepływ, redukuje szumy i pozwala na estetyczne wyrównanie sufitu. Dla odcinków przy centrali (przewody do rekuperatora) warto przewidzieć tłumiki akustyczne.
Dobór hydrauliczny i akustyka
Dobierając przewody wentylacyjne okrągłe, płaskie czy prostokątne, kontroluj prędkości przepływu i spadki ciśnienia. W odcinkach rozprowadzenia nawiewu prędkości rzędu 1,5–3,5 m/s zwykle pozwalają utrzymać komfort akustyczny oraz sensowną stratę ciśnienia, ale zawsze weryfikuj to w obliczeniach.
Gładkie wnętrze przewodów systemu NeoFlexMAESTRO™ ogranicza tarcie i generuje pożądany laminarny przepływ powietrza. Podwójne ścianki przewodów ograniczają również hałas mogący wystąpić przy pracy systemu na wysokich biegach.
Higiena i materiały
W instalacjach z odzyskiem ciepła higiena to podstawa. Wewnętrzne powłoki o niskiej chropowatości ograniczają odkładanie się pyłu. NeoFlexMAESTRO™ posiada dodatkowe i certyfikowane powłoki antybakteryjne, biobójcze i antystatyczne.
Zasady higieny uzupełnij prostymi praktykami: zaślepiaj końce przewodów oraz końcówki przy punktach nawiewnych na etapie budowy oraz stosuj filtrację zgodnie z zaleceniami producenta centrali.

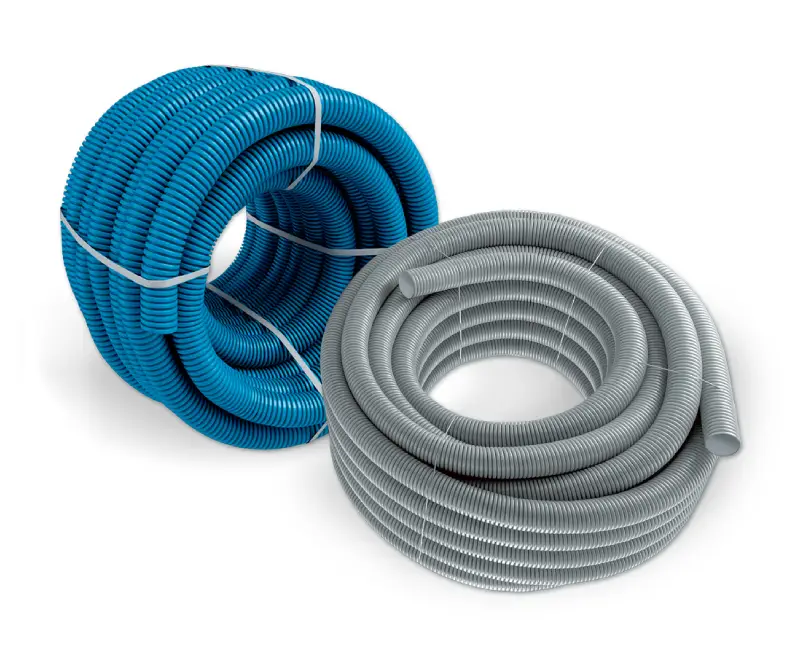

Dlaczego NeoFlexMAESTRO™?
System ten został zaprojektowany z myślą o szybkim, szczelnym i powtarzalnym montażu:
- gładkie ścianki wewnętrzne zapewniają niskie opory przepływu,
- wysoka odporność na zgniatanie ułatwia prowadzenie pod wylewką i w ciasnych przestrzeniach,
- powłoka antybakteryjna i antystatyczna znacznie podnosi standard higieniczny.
Jeśli masz pytania w sprawie przewodów wentylacyjnych do rekuperacji, skontaktuj się z Ventermo, chętnie pomożemy.
