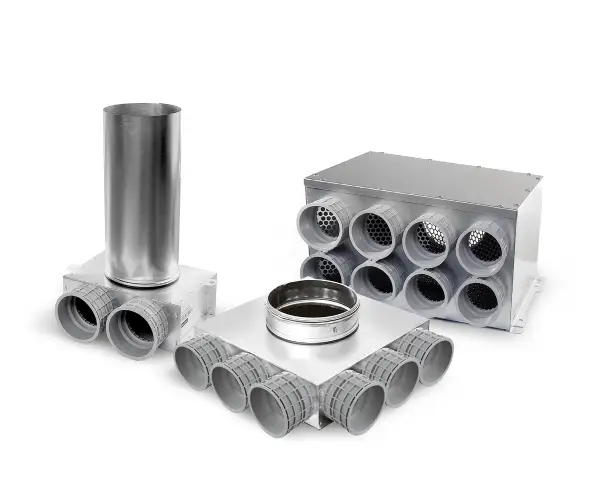

NeoFlexST™ 75 mm
System rozdzielaczowy NeoFlexST™ 75 mm został zaprojektowany z myślą o nowoczesnych instalacjach wentylacyjnych w budownictwie mieszkaniowym i domach jednorodzinnych. Dzięki swojej konstrukcji doskonale współpracuje z wentylacją mechaniczną z odzyskiem ciepła, stanowiąc niezawodne rozwiązanie zarówno w nowych budynkach, jak i w przypadku adaptacji starszych obiektów na potrzeby rekuperacji.
Instalacja rozprowadzająca powietrze składa się z elastycznych przewodów polietylenowych o średnicy zewnętrznej 75 mm oraz z elementów stalowych ocynkowanych – skrzynek rozprężnych i rozdzielaczy. Nowa generacja króćców przyłączeniowych “na klik” eliminuje konieczność stosowania dodatkowych uszczelek, co znacznie przyspiesza i ułatwia montaż rekuperacji. Takie rozwiązanie gwarantuje wysoką szczelność i trwałość instalacji, co przekłada się na długą, bezawaryjną eksploatację.
Zawartość systemu NeoFlexST™ 75 mm

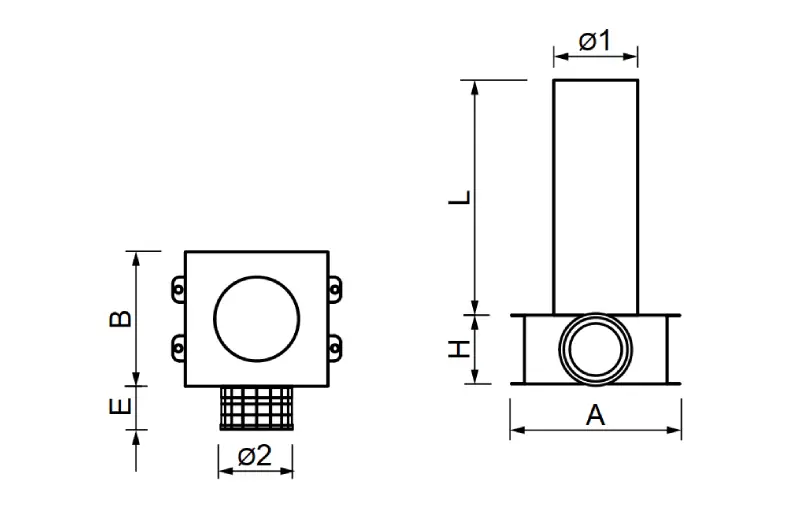

1. Skrzynka rozprężna kątowa 1×75/100
| A | B | H | ø1 | ø2 | E | L |
| 200 | 160 | 82 | 100 | 75 | 52 | 280 |
Kod produktu 2019877003531
Materiał stal ocynkowana, elastyczne tworzywo sztuczne (króćce)

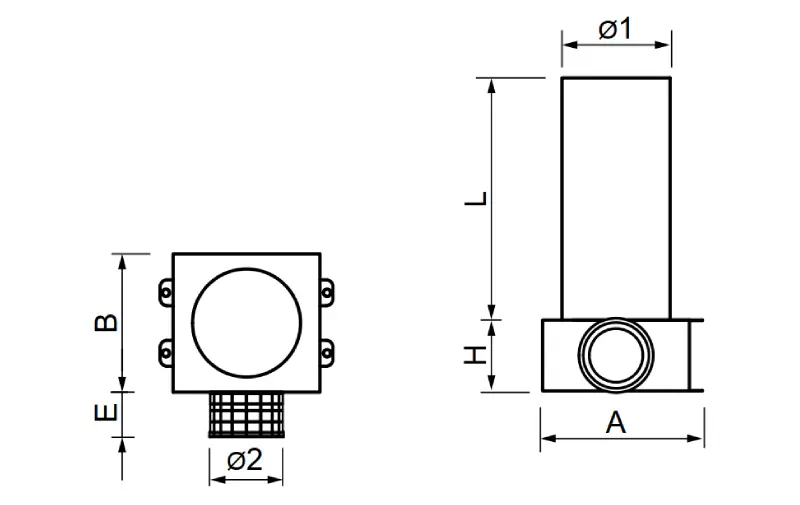

2. Skrzynka rozprężna kątowa 1×75/125
| A | B | H | ø1 | ø2 | E | L |
| 200 | 160 | 82 | 125 | 75 | 52 | 280 |
Kod produktu 2019877003548
Materiał stal ocynkowana, elastyczne tworzywo sztuczne (króćce)

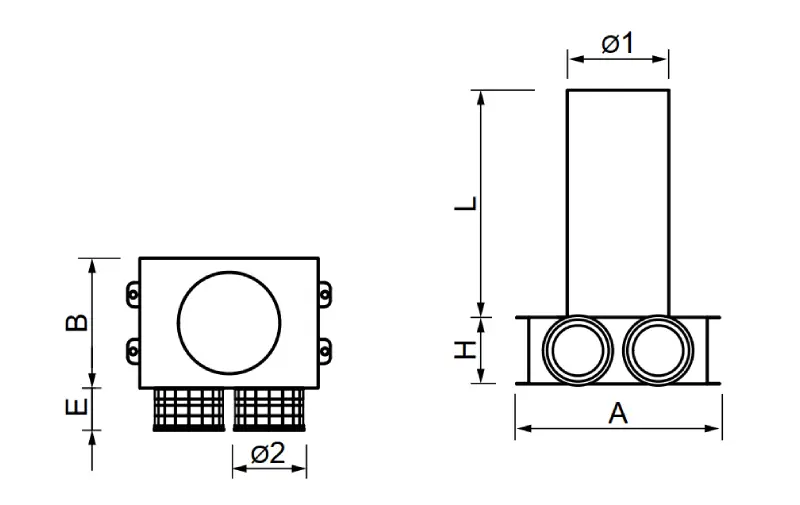

3. Skrzynka rozprężna kątowa 2×75/125
| A | B | H | ø1 | ø2 | E | L |
| 250 | 160 | 82 | 125 | 75 | 52 | 280 |
Kod produktu 2019877003555
Materiał stal ocynkowana, elastyczne tworzywo sztuczne (króćce)

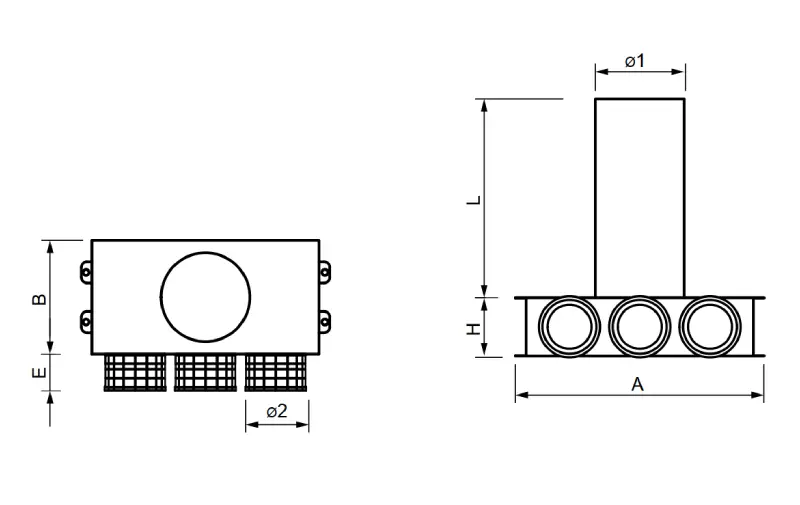

4. Skrzynka rozprężna kątowa 3×75/125
| A | B | H | ø1 | ø2 | E | L |
| 350 | 160 | 82 | 125 | 75 | 52 | 280 |
Kod produktu 2019877003562
Materiał stal ocynkowana, elastyczne tworzywo sztuczne (króćce)

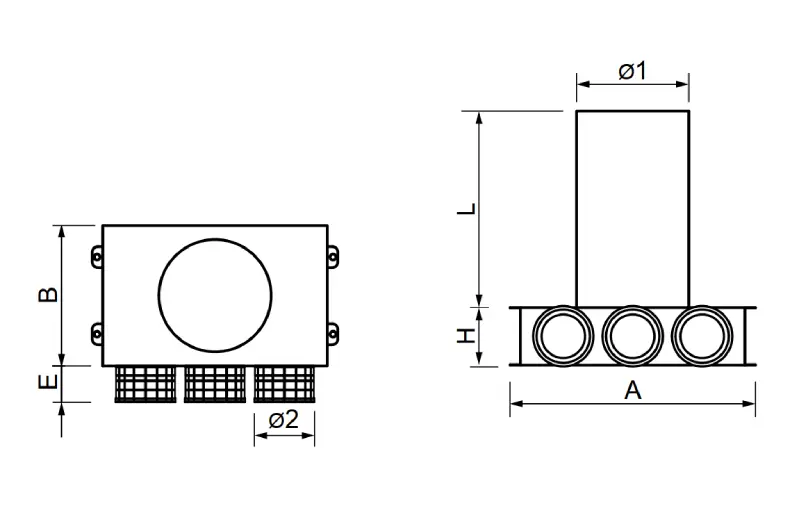

5. Skrzynka rozprężna kątowa 3×75/160
| A | B | H | ø1 | ø2 | E | L |
| 350 | 200 | 82 | 160 | 75 | 52 | 280 |
Kod produktu 2019877003579
Materiał stal ocynkowana, elastyczne tworzywo sztuczne (króćce)

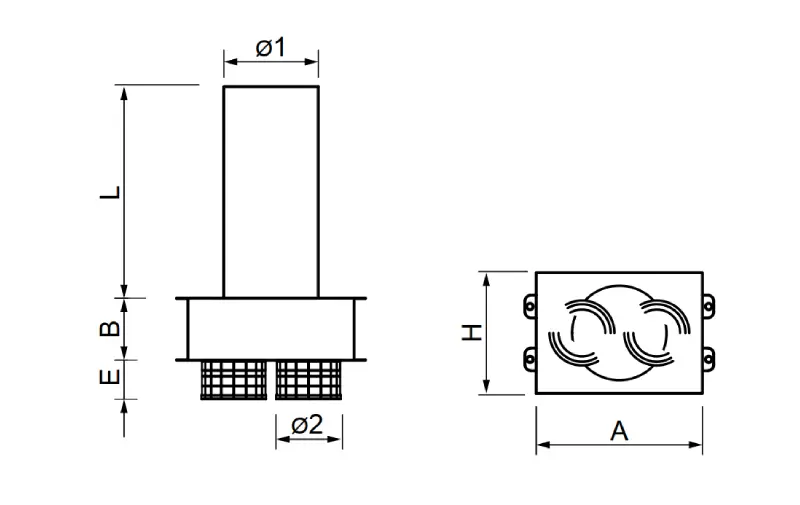

6. Skrzynka rozprężna przelotowa 2×75/125P
| A | B | H | ø1 | ø2 | E | L |
| 220 | 82 | 160 | 125 | 75 | 52 | 280 |
Kod produktu 2019877003586
Materiał stal ocynkowana, elastyczne tworzywo sztuczne (króćce)

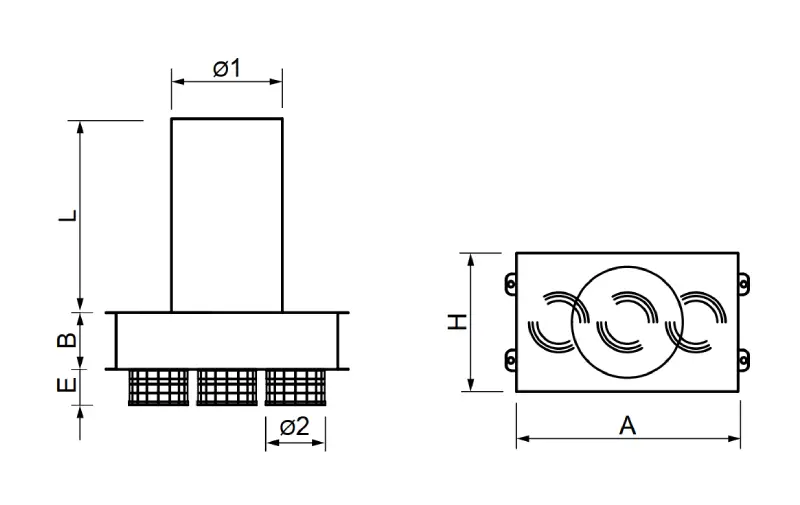

7. Skrzynka rozprężna przelotowa 3×75/125P
| A | B | H | ø1 | ø2 | E | L |
| 320 | 82 | 200 | 125 | 75 | 52 | 280 |
Kod produktu 2019877003593
Materiał stal ocynkowana, elastyczne tworzywo sztuczne (króćce)

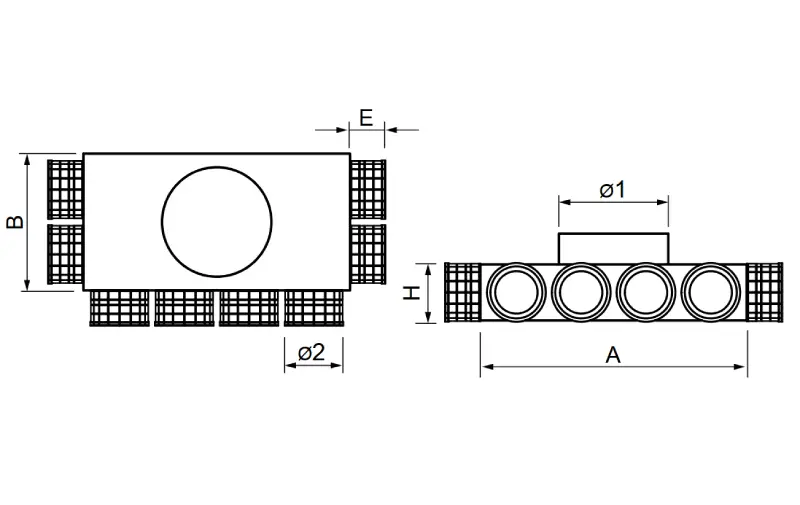

8. Rozdzielacz kątowy 8×75/160, 3-kierunkowy (2/4/2)
| A | B | H | ø1 | ø2 | E |
| 390 | 200 | 82 | 160 | 75 | 52 |
Kod produktu 2019877003609
Materiał stal ocynkowana, elastyczne tworzywo sztuczne (króćce)

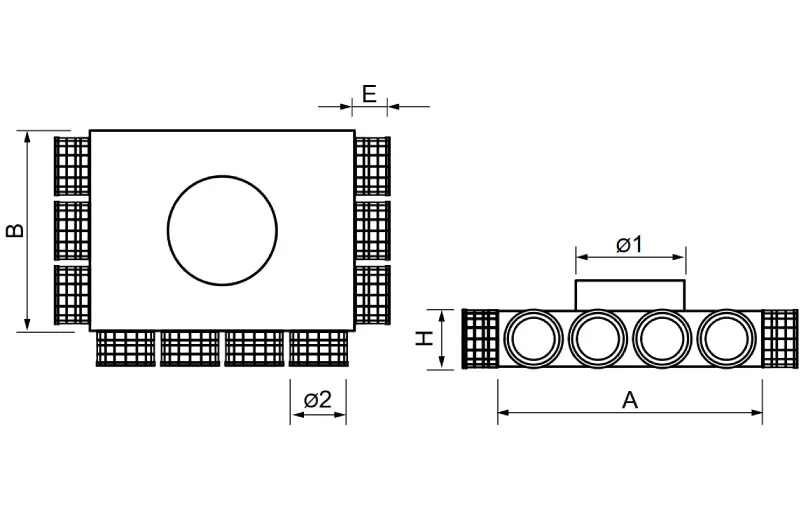

9. Rozdzielacz kątowy 10×75/160, 3-kierunkowy (3/4/3)
| A | B | H | ø1 | ø2 | E |
| 390 | 295 | 82 | 160 | 75 | 52 |
Kod produktu 2019877003616
Materiał stal ocynkowana, elastyczne tworzywo sztuczne (króćce)

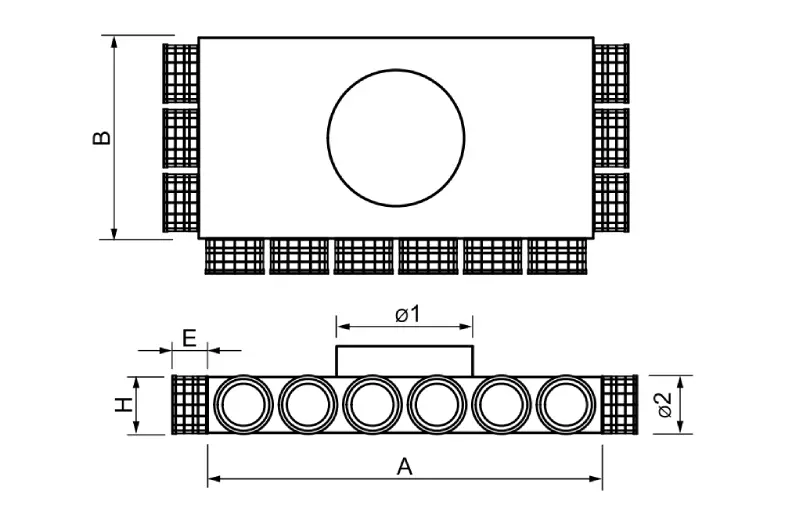

10. Rozdzielacz kątowy 12×75/200, 3-kierunkowy (3/6/3)
| A | B | H | ø1 | ø2 | E |
| 580 | 295 | 82 | 200 | 75 | 52 |
Kod produktu 2019877003623
Materiał stal ocynkowana, elastyczne tworzywo sztuczne (króćce)

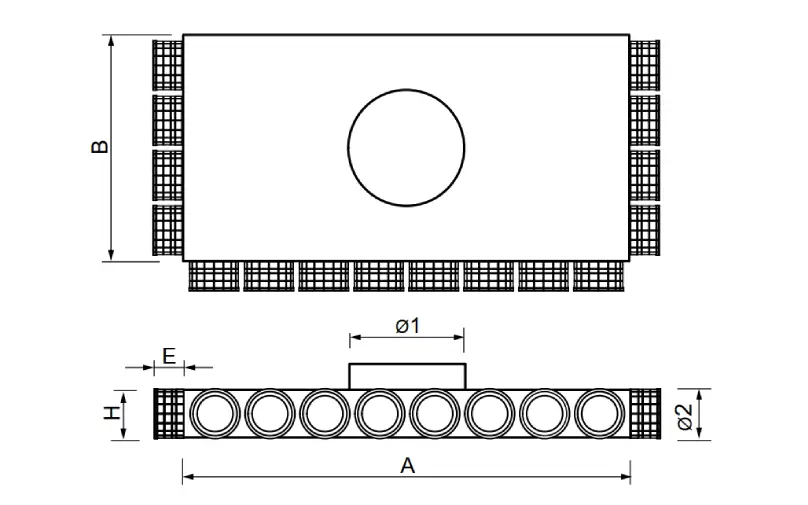

11. Rozdzielacz kątowy 16×75/200, 3-kierunkowy (4/8/4)
| A | B | H | ø1 | ø2 | E |
| 770 | 390 | 82 | 200 | 75 | 52 |
Kod produktu 2019877003630
Materiał stal ocynkowana, elastyczne tworzywo sztuczne (króćce)

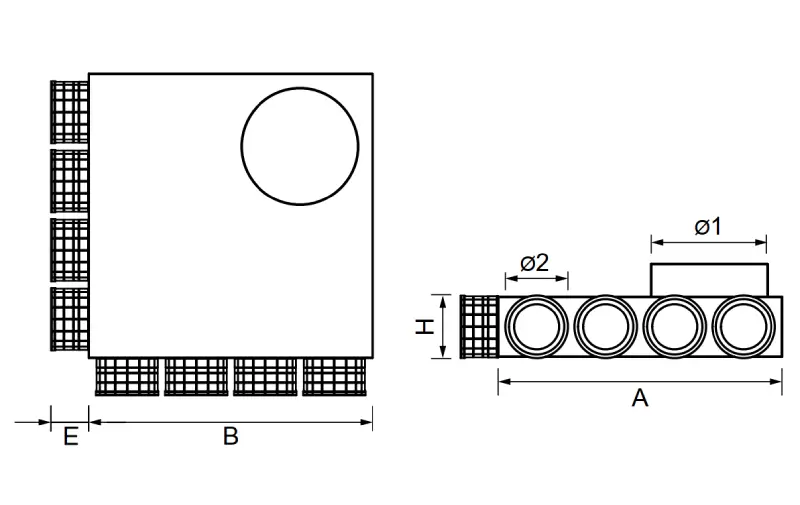

12. Rozdzielacz kątowy 8×75/160, 2-kierunkowy narożny (4/4)
| A | B | H | ø1 | ø2 | E |
| 390 | 390 | 82 | 160 | 75 | 52 |
Kod produktu 2019877003647
Materiał stal ocynkowana, elastyczne tworzywo sztuczne (króćce)

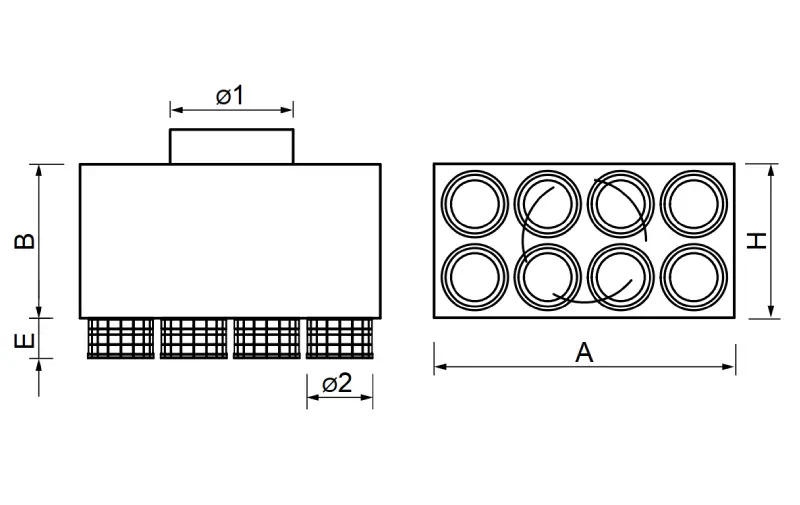

13. Rozdzielacz przelotowy 8×75/160, 2-rzędowy (2×4)
| A | B | H | ø1 | ø2 | E |
| 390 | 200 | 200 | 160 | 75 | 52 |
Kod produktu 2019877003654
Materiał stal ocynkowana, elastyczne tworzywo sztuczne (króćce)

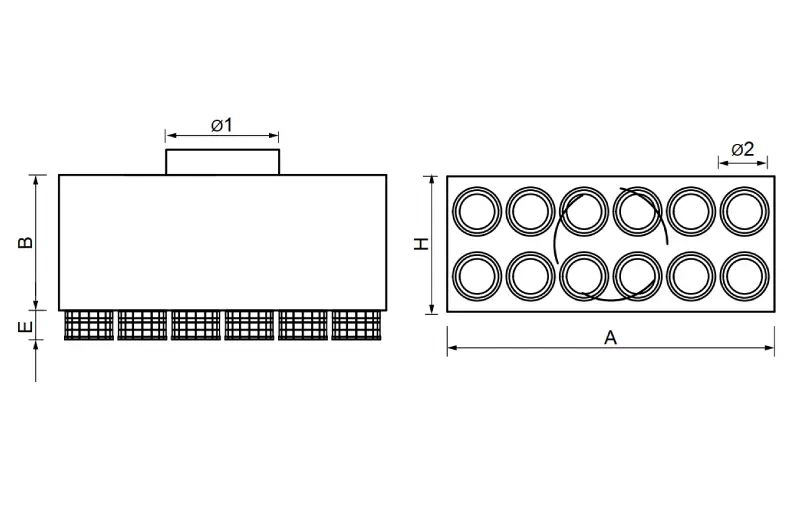

14. Rozdzielacz przelotowy 12×75/200, 2-rzędowy (2×6)
| A | B | H | ø1 | ø2 | E |
| 580 | 240 | 240 | 200 | 75 | 52 |
Kod produktu 2019877003661
Materiał stal ocynkowana, elastyczne tworzywo sztuczne (króćce)

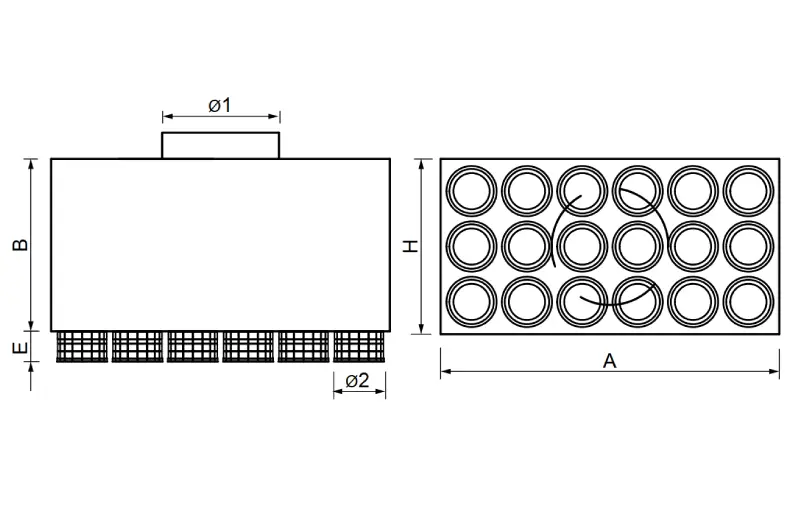

15. Rozdzielacz przelotowy 18×75/200, 3-rzędowy (3×6)
| A | B | H | ø1 | ø2 | E |
| 580 | 295 | 300 | 200 | 75 | 52 |
Kod produktu 2019877003685
Materiał stal ocynkowana, elastyczne tworzywo sztuczne (króćce)

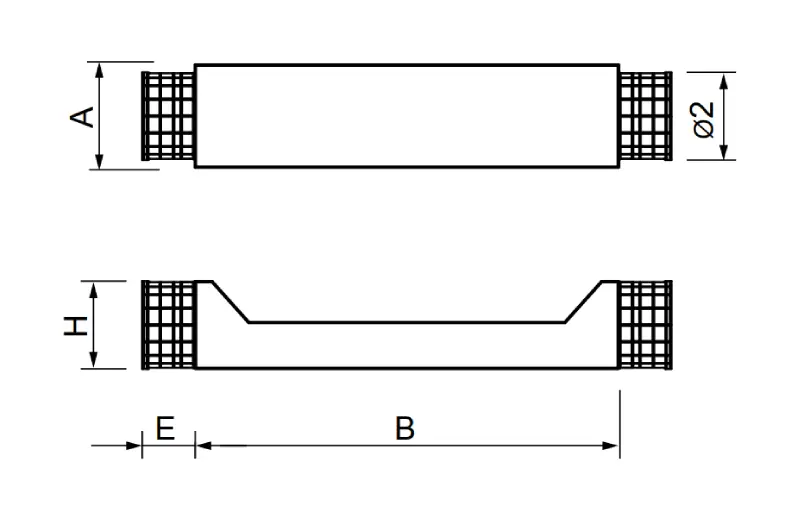

16. Mijanka kanałów 1x75mm
| A | B | H | ø2 | E |
| 100 | 415 | 85 | 75 | 52 |
Kod produktu 2019877003692
Materiał stal ocynkowana, elastyczne tworzywo sztuczne (króćce). Cena za 1 szt. – do montażu potrzebny komplet 2 szt.

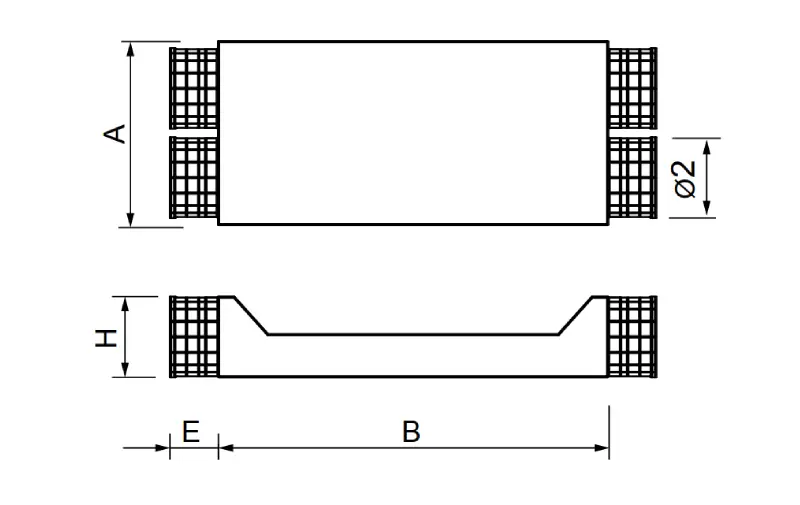

17. Mijanka kanałów 2x75mm
| A | B | H | ø2 | E |
| 195 | 415 | 85 | 75 | 52 |
Kod produktu 2019877003708
Materiał stal ocynkowana, elastyczne tworzywo sztuczne (króćce). Cena za 1 szt. – do montażu potrzebny komplet 2 szt.

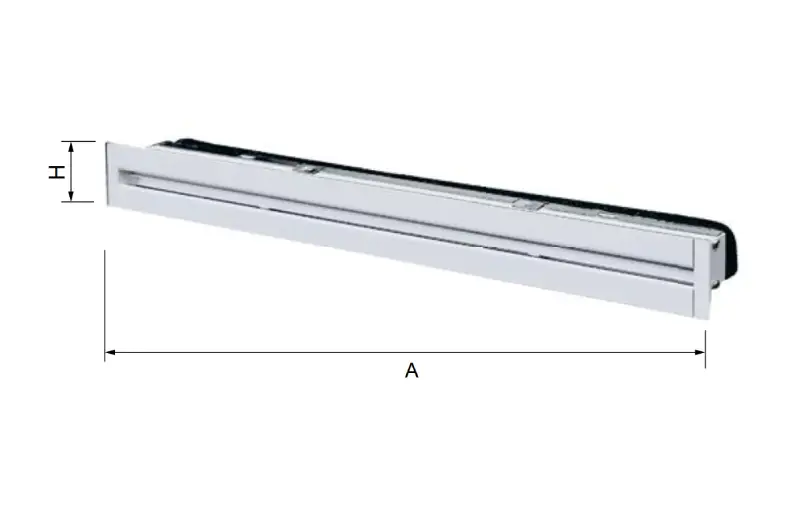

18. Nawiewnik szczelinowy 800 x 60, 1-szczelina
| A | H |
| 800 | 60 |
Kod produktu SZ30-1-0,8-L2-R
Materiał nawiewnik – aluminium malowane proszkowo; puszka – stal ocynkowana

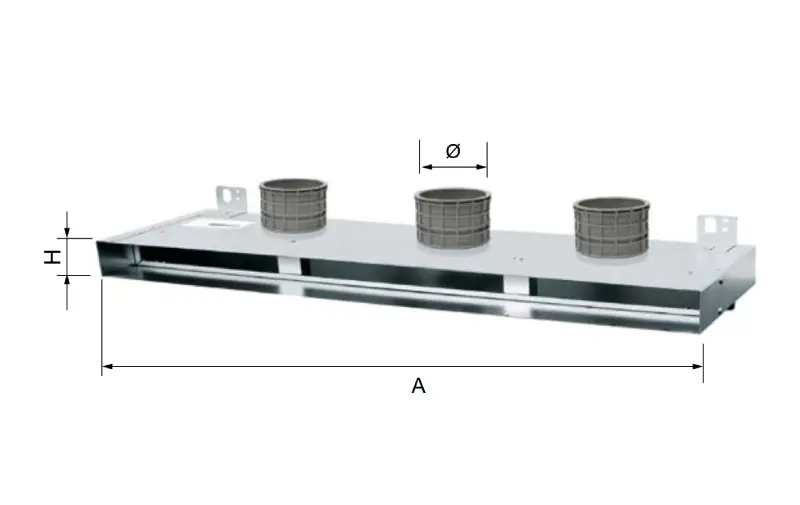

19. Puszka do nawiewnika szczelinowego 800 x 60 x (3 x 75)
| A | H | ø |
| 800 | 60 | 3 x 75 |
Kod produktu 2019877000578
Materiał nawiewnik – aluminium malowane proszkowo; puszka – stal ocynkowana

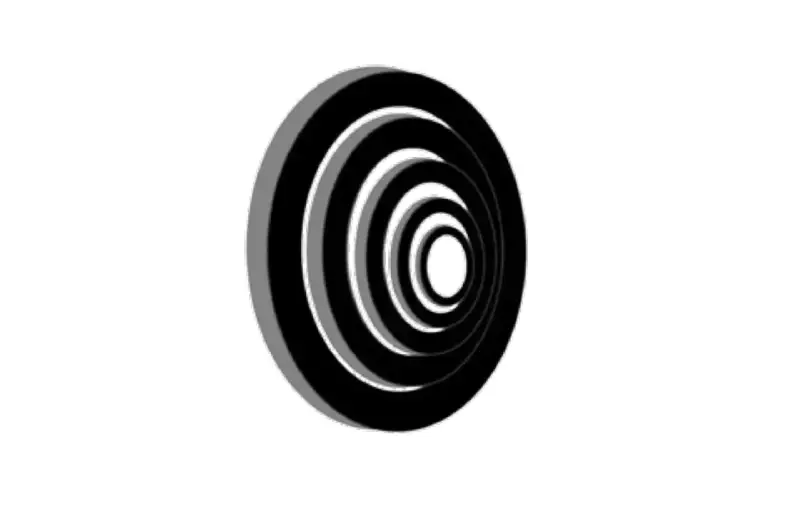

20. Kryza regulacyjna uniwersalna
| średnica |
| 75 |
Kod produktu SR KRYZA REG 75
Materiał Polietylen. Sprzedawana w opakowaniach zbiorczych po 10 szt.

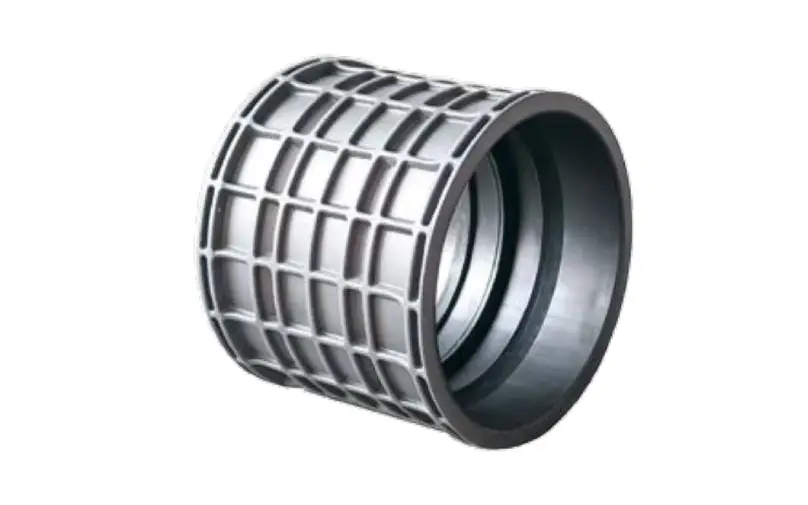

21. Mufa tworzywowa 75 mm samouszczelniająca
Kod produktu IPX-0416
Materiał Polietylen

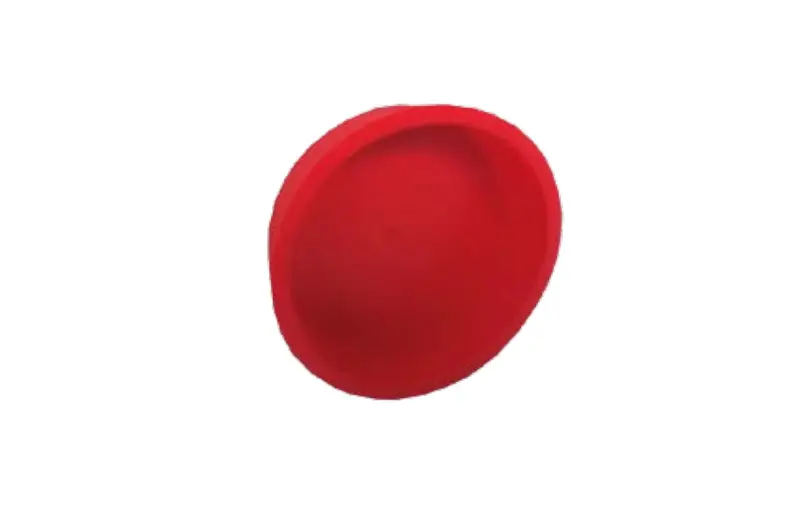

22. Zaślepka wejścia 75 mm do kształtek
Kod produktu NF75ZASLEPKA
Materiał Polietylen

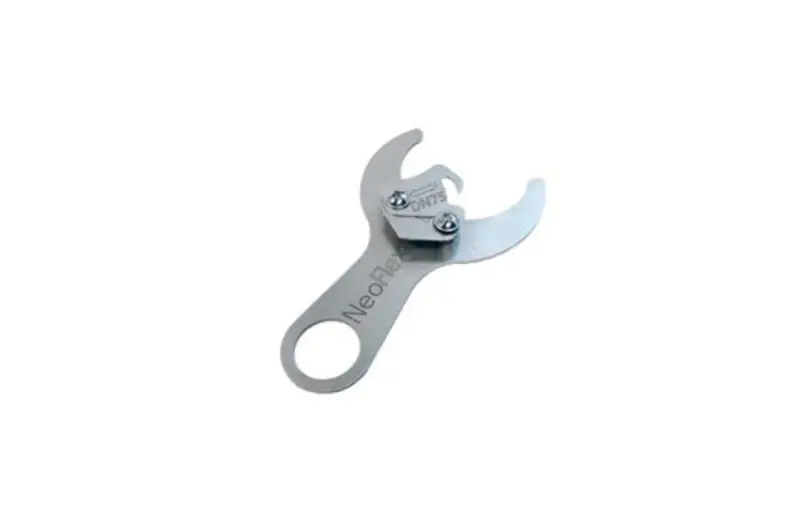

23. Nożyk do NeoFlexST™ ø75
Kod produktu NF75.NOZYK
24. Przewód wentylacyjny NeoFlexMAESTRO™ 75
| średnica zewnętrzna A | średnica wewnętrzna B | długość zwoju | waga | klasa szczelności |
| 76 mm | 62,5 mm | 50 m | 0,273 kg/m | ATC1 |
Kod produktu NFM75PW
Materiał polietylen pierwotny o wysokiej gęstości (PE-HD)
Higieniczność i bezpieczeństwo użytkowania
Wewnętrzna warstwa przewodów NeoFlexST™ 75 mm zawiera aktywne jony srebra, które działają antybakteryjnie i zapewniają pełne bezpieczeństwo higieniczne użytkowników. Gładka struktura wewnętrzna przewodów ułatwia czyszczenie mechaniczne oraz zwiększa odporność na zabrudzenia, co wydłuża żywotność całego systemu.
Dyskretny montaż i wytrzymałość
Kompaktowa średnica przewodów (75 mm) umożliwia ukrycie instalacji w posadzce, ścianie lub suficie, co pozwala zachować estetykę pomieszczeń. Dodatkowo system wyróżnia się wysoką odpornością mechaniczną, minimalizującą ryzyko uszkodzeń podczas montażu rekuperatora i całej instalacji.
Kompatybilność z centralami wentylacyjnymi
NeoFlexST™ 75 mm jest w pełni kompatybilny z każdym systemem kanałów stalowych oraz nowoczesnymi centralami wentylacyjnymi stosowanymi w budynkach jednorodzinnych. System posiada atest higieniczny PZH, co potwierdza jego bezpieczeństwo i wysoką jakość.
NeoFlexST™ w projekcie rekuperacji
Dzięki swojej konstrukcji system znajduje szerokie zastosowanie w profesjonalnych instalacjach rekuperacji, gdzie liczy się niezawodność, higieniczność oraz łatwość serwisowania. NeoFlexST™ 75 mm stanowi zatem istotny element każdego dobrze przygotowanego projektu rekuperacji, zapewniając instalatorom i inwestorom pewność działania oraz długofalowe korzyści wynikające z nowoczesnej technologii wentylacyjnej.
Jeśli chcesz dowiedzieć się więcej o możliwościach systemu i otrzymać wsparcie techniczne w zakresie montażu rekuperacji, skontaktuj się z zespołem Ventermo – doradzimy najlepsze rozwiązania dopasowane do Twojej inwestycji.
