R-VENT STANDARD 7 VE/VW 3

Centrala R-VENT STANDARD 7 V 3 to urządzenie z krzyżowym wymiennikiem ciepła i wtórną nagrzewnicą elektryczną (VE) lub wodną (VW) w wersji pionowej.

E

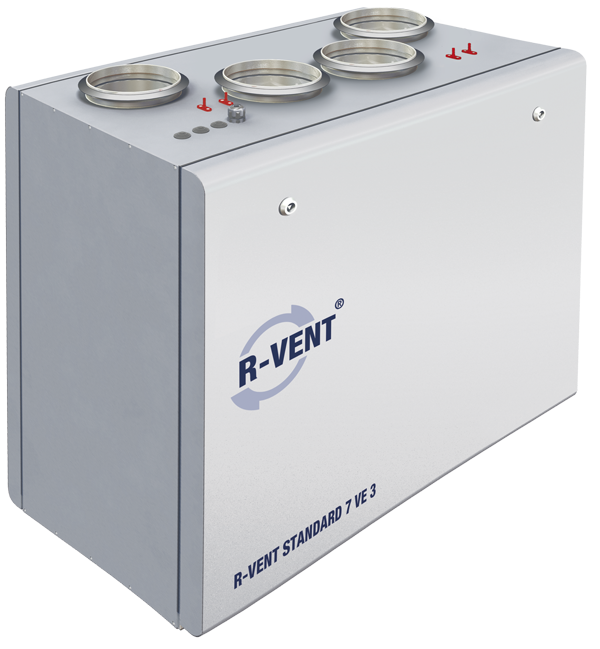

R VENT STANDARD 6

Dane techniczne centrali:

  • Przepływ powietrza w zakresie temperatur od -20ºC do +40ºC.
  • Sprawność termiczna mierzona w warunkach 700 m³/h.
  • Warunki wewnątrz budynku: temp. +20ºC; wilgotność 60%. Warunki zewnętrzne: temp. -20ºC; wilgotność 90%.
  - STANDARD 7 VE 3
Maksymalny pobór prądu [kW/A] 4,71/20,50
Nagrzewnica - elektryczna
Moc nagrzewnicy [kW] 3
Zasilanie nagrzewnicy [50HzVAC] ~1,230
Woda Tzas./Tpowrót [°C] -
Prędkość przepływu [l/s] -
Ciśnienie wody [kPa] -
Kvs zaworu [m³/h]/[l/s] -
Wentylatory EC - napięcie [50HzVAC] ~1,230
Wentylator wywiewny - moc/natężenie [kW/A] 0,22/1,12
Wentylator wywiewny - prędkość obrotowa [min-1] 2000
Wydajność centrali na wywiewie przy sprężu 100Pa 650/180
Wentylator nawiewny - moc/natężenie [kW/A] 0,22/1,12
Wentylator nawiewny - prędkość obrotowa [min-1] 2000
Wydajność centrali na nawiewie przy sprężu 100Pa 620/172
Stopień ochrony wentylatorów - IP-44
Wymiennik - sprawność wymiennika % 60
Sterowanie - opcjonalnie - TOP EKO3/STOUCH
Filtry - klasa filtracji nawiew/wywiew - G3/F5
Izolacja termiczna [mm] 30
Waga [kg] 82,0

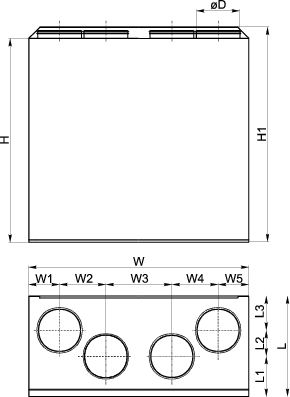

Wymiary centrali STANDARD 7 VE 3
wym STANDARD65VE
W W1 W2 W3 W4 W5 H H1 L L1 L2 L3 oD
950 140 212 246 212 140 845 895 462 182 120 160 200

Schemat centrali STANDARD
STANDARD 65VE
Wersja centrali lewa
Wersja centrali prawa
Standard 65VE lewa Standard 25VE prawa
Wykres sprawności
rvent standard 65 ve wykres2

Wykres sprężu centrali  - nawiew

R-VENT STANDARD 6.5 VE nawiew



Wykres sprężu centrali - wywiew

R-VENT STANDARD 6.5 VE wywiew

Tabela poziomu hałasu

STANDARD 7 VE 3
LWA Całk.
dB(A)
LWA, dB(A)
125 Hz 250 Hz 500 Hz 1 kHz 2 kHz 4 kHz 8 kHz
Poziom dźwięku w kanale nawiewnym 74 68 65 67 66 65 58 57
Poziom dźwięku w kanale wywiewnym 65 58 60 61 57 50 47 37
Poziom dźwięku na zewnątrz podczas pracy urządzenia 55 51 52 44 37 34 31 22
Warunki pracy centrali: 627 m³/h 110 Pa
